Folyadékok fűtéséhez használt fűtőelemek katalógusa

Folyadékok fűtéséhez használt fűtőelemek katalógusa

Katalógus letöltése (PDF)

Fűtőelemek bojlerekben történő közvetlen vízfűtéshez

Karimás fűtőelemek ipari vízmelegítőkhöz

Fűtőelemek mosógépekhez, mosogatógépekhez és hasonló berendezésekhez

Fűtőelemek olajok és tüzelőanyagok fűtéséhez

Fűtőelemek speciális alkalmazásokhoz (méz, közvetett fűtés, formák)

További rajzok

Fűtőelemek bojlerekben történő közvetlen vízfűtéshez

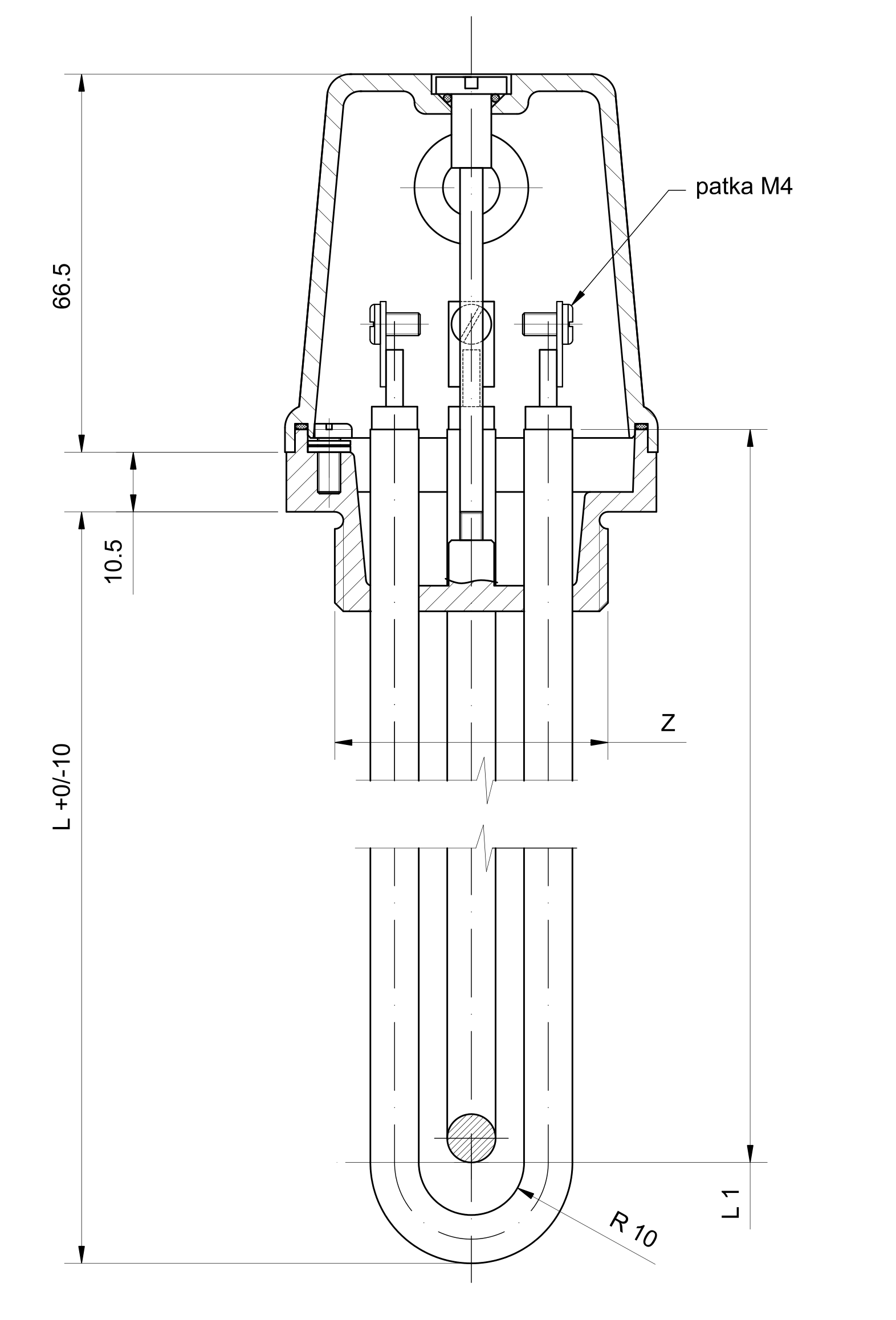

Típus 01122

Típus 01122

Bojlerekben, elektromos kazánokban és hasonló berendezésekben történő közvetlen vízfűtéshez tervezett fűtőelem. Üzemi nyomás 1,0 MPa. A fűtőelem három „U" alakú fűtőágból áll, amelyek OK 65 hatlapú fejben (sárgaréz karimák — keményforrasztott pálcák) vagy OK 60 fejben (rozsdamentes acél karimák — TIG hegesztett pálcák) vannak rögzítve, M48 × 2 vagy G 6/4" menettel. A karima IP 54 védettségű, 100 °C-ig vagy 140 °C-ig hőálló fedéllel van ellátva. A 6 kW-ig terjedő teljesítményfelvételű szabványos kivitel 230 V vagy 230/400 V feszültségre köthető. A 7,5 kW-os vagy nagyobb teljesítményfelvételű szabványos kivitel 400 V vagy 400/230 V feszültségre köthető.

A típusszámban a perjel utáni első számjegy a fűtőtest kivitelét határozza meg a menet, a fűtőágak és a karima anyaga tekintetében (lásd a táblázatot).

Kivitelek táblázata (01122/. . . 0 Típus)
Típusjelölés W V fűtőhossz (mm) raktáron
1122/0010 1,5 kW 230 V 270 Nem
1122/0011 1,5 kW 230 V 150 Igen
1122/4011 1,5 kW 230 V 150 Igen
1122/4012 1,5 kW 230 V 290 Nem
1122/0020 2 kW 230 V 178 Igen
1122/4020 2 kW 230 V 178 Igen
1122/4022 2 kW 230 V 340 Nem
1122/0030 2,4 kW 230 V 203 Igen
1122/4030 2,4 kW 230 V 203 Igen
1122/4032 2,4 kW 230 V 360 Nem
1122/0040 3 kW 230 V 240 Igen
1122/4040 3 kW 230 V 240 Igen
1122/4043 3 kW 230 V 390 Nem
1122/0050 4 kW 230 V 303 Igen
1122/4050 4 kW 230 V 303 Igen
1122/4052 4 kW 230 V 420 Nem
1122/0060 4,5 kW 230 V 333 Igen
1122/4060 4,5 kW 230 V 333 Igen
1122/4062 4,5 kW 230 V 500 Nem
1122/0065 5 kW 230 V 365 Nem
1122/0070 6 kW 230 V 428 Igen
1122/4070 6 kW 230 V 428 Igen
1122/4072 6 kW 230 V 520 Nem
1122/0080 7,5 kW 400 V 520 Igen
1122/4080 7,5 kW 400 V 520 Igen
1122/2082 7,5 kW 400 V 610 Nem
1122/4082 7,5 kW 400 V 610 Nem
1122/0090 9 kW 400 V 615 Igen
1122/4092 9 kW 400 V 650 Nem
1122/0100 10 kW 400 V 700 Nem
1122/0110 12 kW 400 V 800 Nem
A fűtőtest kivitele — menet, fűtőágak és karima anyaga
Kivitel menet rudak anyaga karima anyaga
0 M48 x 2 Réz - nikkelezett sárgaréz
1 G 6/4" Réz - nikkelezett sárgaréz
2 M48 x 2 Réz sárgaréz
3 G 6/4" Réz sárgaréz
4 M48 x 2 rozsdamentes acél sárgaréz
5 G 6/4" rozsdamentes acél sárgaréz
6 M48 x 2 rozsdamentes acél rozsdamentes acél
7 G 6/4" rozsdamentes acél rozsdamentes acél

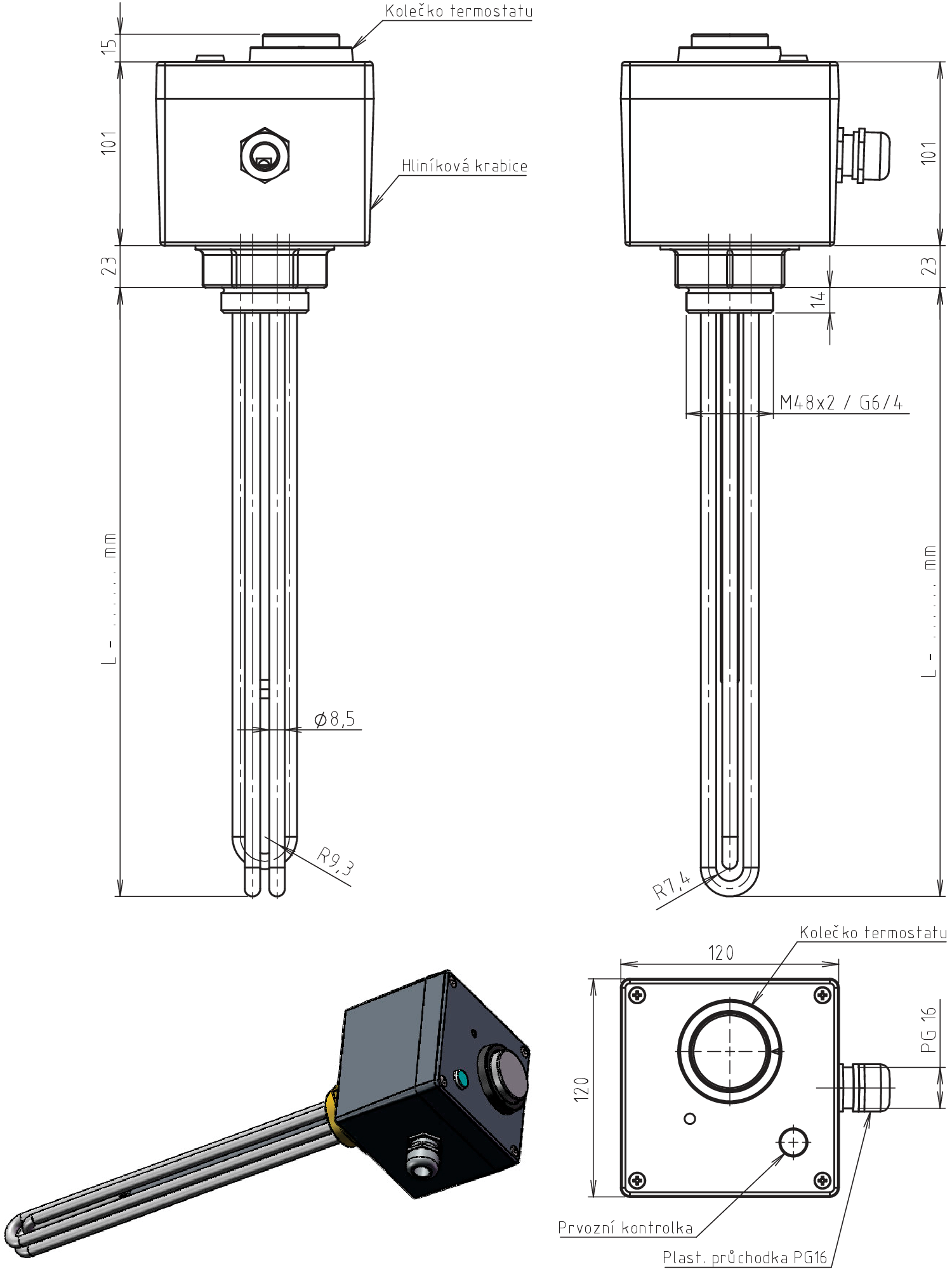

Típus 91573

Típus 91573

A fűtőelem víz és hasonló folyadékok közvetlen fűtésére szolgál elektromos vízmelegítőkben, elektromos kazánokban és hasonló berendezésekben. Másodlagos hőforrásként is használatos napenergia-rendszerek és hőszivattyúk fűtési rendszerében. A fűtőelem fokozatmentes szabályozású termosztáttal és kézi visszaállítású biztonsági kapilláris kioldóval van felszerelve. Üzemi nyomás 1,0 MPa. A fűtőágak nikkelezett rézből vagy rozsdamentes acélból készülnek. A fej sárgarézből vagy rozsdamentes acélból készül, OK 60 hatlappal. DEMI vízzel vagy hasonló folyadékokkal működő berendezésekhez a fűtőelem Incoloy 800 anyagból készül. Alumínium burkolat IP 54 védettséggel.

A típusszámban a perjel utáni első számjegy a fűtőtest kivitelét határozza meg a menet, a fűtőágak és a karima anyaga tekintetében (lásd a táblázatot).

Kivitelek táblázata (91573/. . . 0 Típus)
Típusjelölés W V fűtőhossz (mm)
91573/0010 1,5 kW 230 V 240
91573/0011 1,5 kW 230 V 240
91573/0020 2 kW 230 V 240
91573/0030 2,4 kW 230 V 240
91573/0040 3 kW 230 V 240
91573/0050 4 kW 230 V 305
91573/0060 4,5 kW 230 V 335
91573/0065 5 kW 230 V 365
91573/0070 6 kW 230 V 430
91573/0080 7,5 kW 400 V 520
91573/2082 7,5 kW 400 V 610
91573/0090 9 kW 400 V 615
91573/4092 9 kW 400 V 650
91573/0100 10 kW 400 V 700
91573/0110 12 kW 400 V 800
A fűtőtest kivitele — menet, fűtőágak és karima anyaga
Kivitel menet rudak anyaga karima anyaga
0 M48 x 2 Cu nikkelezett sárgaréz
1 G 6/4" Cu nikkelezett sárgaréz
2 M48 x 2 Cu sárgaréz
3 G 6/4" Cu sárgaréz
4 M48 x 2 rozsdamentes acél sárgaréz
5 G 6/4" rozsdamentes acél sárgaréz
6 M48 x 2 rozsdamentes acél rozsdamentes acél
7 G 6/4" rozsdamentes acél rozsdamentes acél

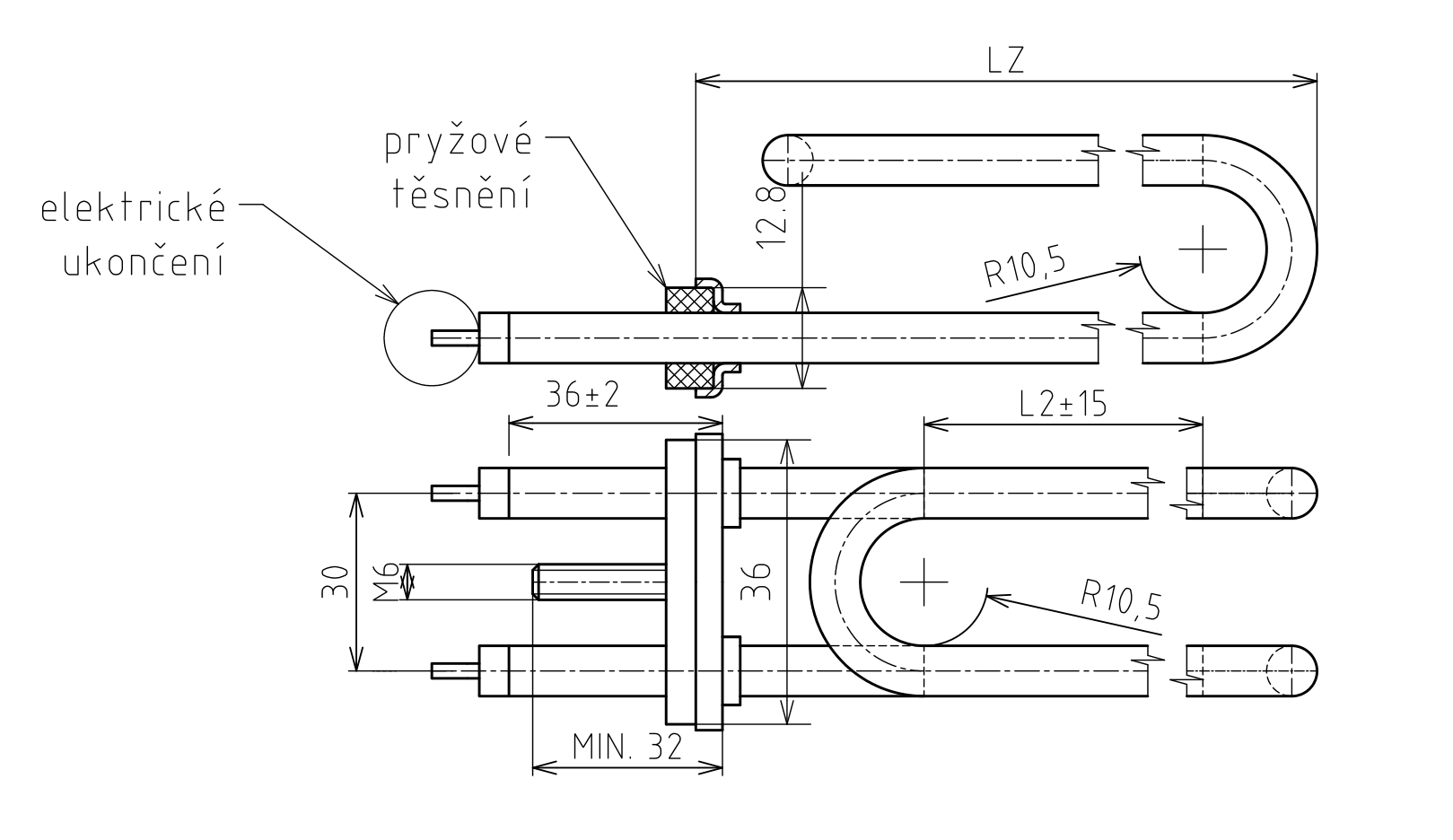

Típus 01694

Típus 01694

Egyfázisú fűtőelem bojlerekben történő közvetlen vízfűtéshez.

Kivitelek táblázata (01694/. . . 0 Típus)
Kivitel U [V] P [W] Lz L2 rudak anyaga
010 230 1000 215 114 Cu, nikkelezett
020 230 1350 210 90 Cu, nikkelezett
030 230 1600 300 190 Cu, nikkelezett
040 230 1750 270 175 Cu, nikkelezett
050 230 2400 375 275 Cu, nikkelezett
060 230 2000 375 170 Cu, nikkelezett
070 230 850 155 50 Cu, nikkelezett
080 120 1000 240 145 Cu, nikkelezett
011 230 1000 215 114 Cu
021 230 1350 210 90 Cu
031 230 1600 300 190 Cu
041 230 1750 270 175 Cu
051 230 2400 375 275 Cu
061 230 2000 375 170 Cu
071 230 850 155 50 Cu

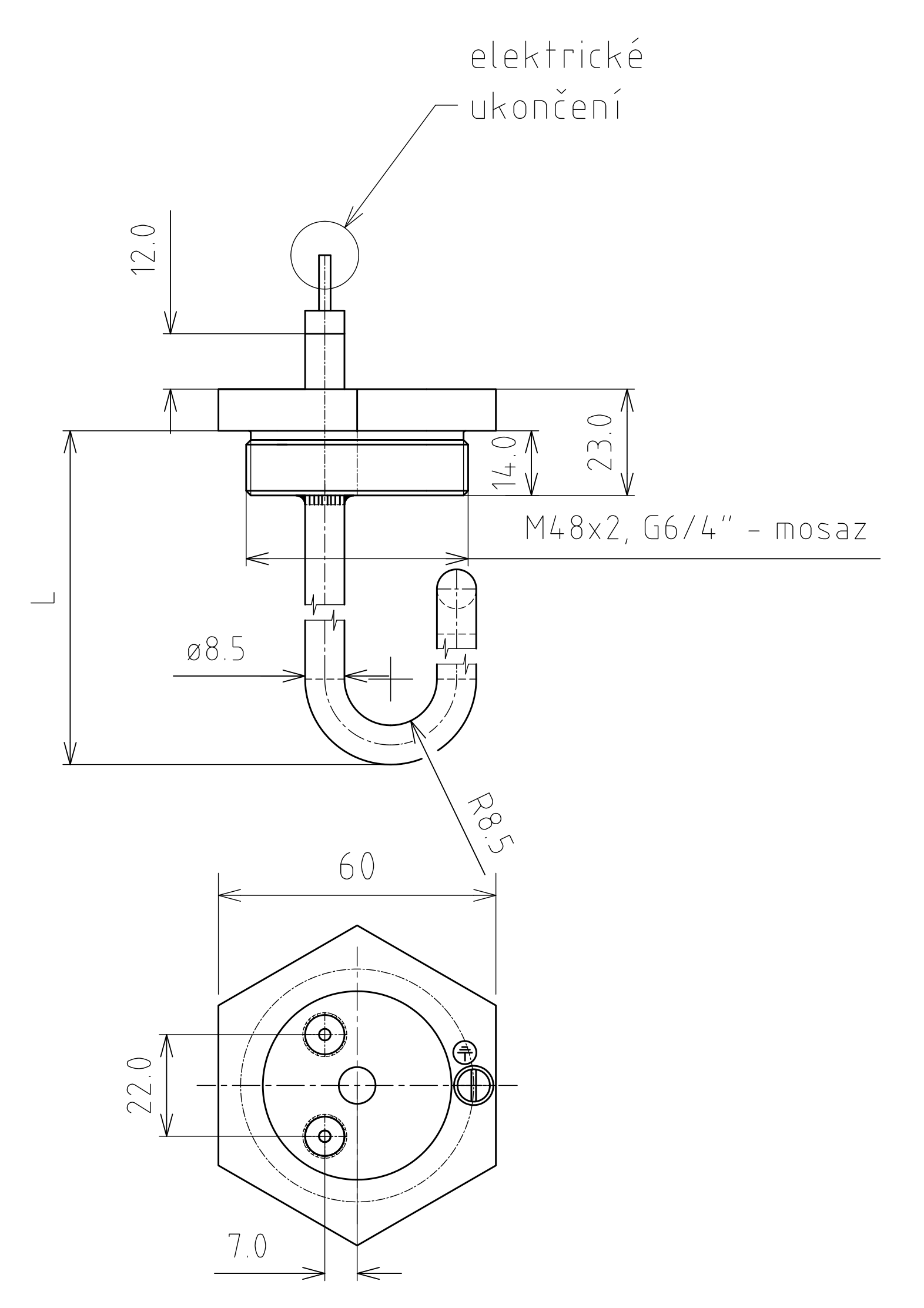

Típus 01855

Típus 01855

Egyfázisú fűtőelem bojlerekben történő közvetlen vízfűtéshez. Maximális üzemi nyomás 1 MPa. A fűtőrudak anyaga réz, nikkelezett réz vagy rozsdamentes acél a tartály köpenyének anyaga szerint.

Kivitelek táblázata (01855/. . . 0 Típus)
Kivitel U [V] P [W] L Z rúd + felület megj.
001 230 800 285 M48x2 Cu nikkelezett U alakú rúd
002 230 1000 370 M48x2 Cu nikkelezett U alakú rúd
003 230 1600 293 M48x2 Cu nikkelezett
004 230 2000 353 M48x2 Cu nikkelezett
005 230 2400 363 M48x2 Cu nikkelezett
201 230 800 285 M48x2 Cu U alakú rúd
202 230 1000 370 M48x2 Cu U alakú rúd
203 230 1600 293 M48x2 Cu
204 230 2000 353 M48x2 Cu
205 230 2400 363 M48x2 Cu
301 230 800 285 G 6/4" Cu U alakú rúd
302 230 1000 370 G 6/4" Cu U alakú rúd
303 230 1600 293 G 6/4" Cu
304 230 2000 353 G 6/4" Cu
305 230 2400 363 G 6/4" Cu
401 230 800 285 M48x2 rozsdam. acél U alakú rúd
402 230 1000 370 M48x2 rozsdam. acél U alakú rúd
403 230 1600 293 M48x2 rozsdam. acél
404 230 2000 353 M48x2 rozsdam. acél
405 230 2400 363 M48x2 rozsdam. acél
501 230 800 285 G 6/4" rozsdam. acél U alakú rúd
502 230 1000 370 G 6/4" rozsdam. acél U alakú rúd
503 230 1600 293 G 6/4" rozsdam. acél
504 230 2000 353 G 6/4" rozsdam. acél
505 230 2400 363 G 6/4" rozsdam. acél

Karimás fűtőelemek ipari vízmelegítőkhöz

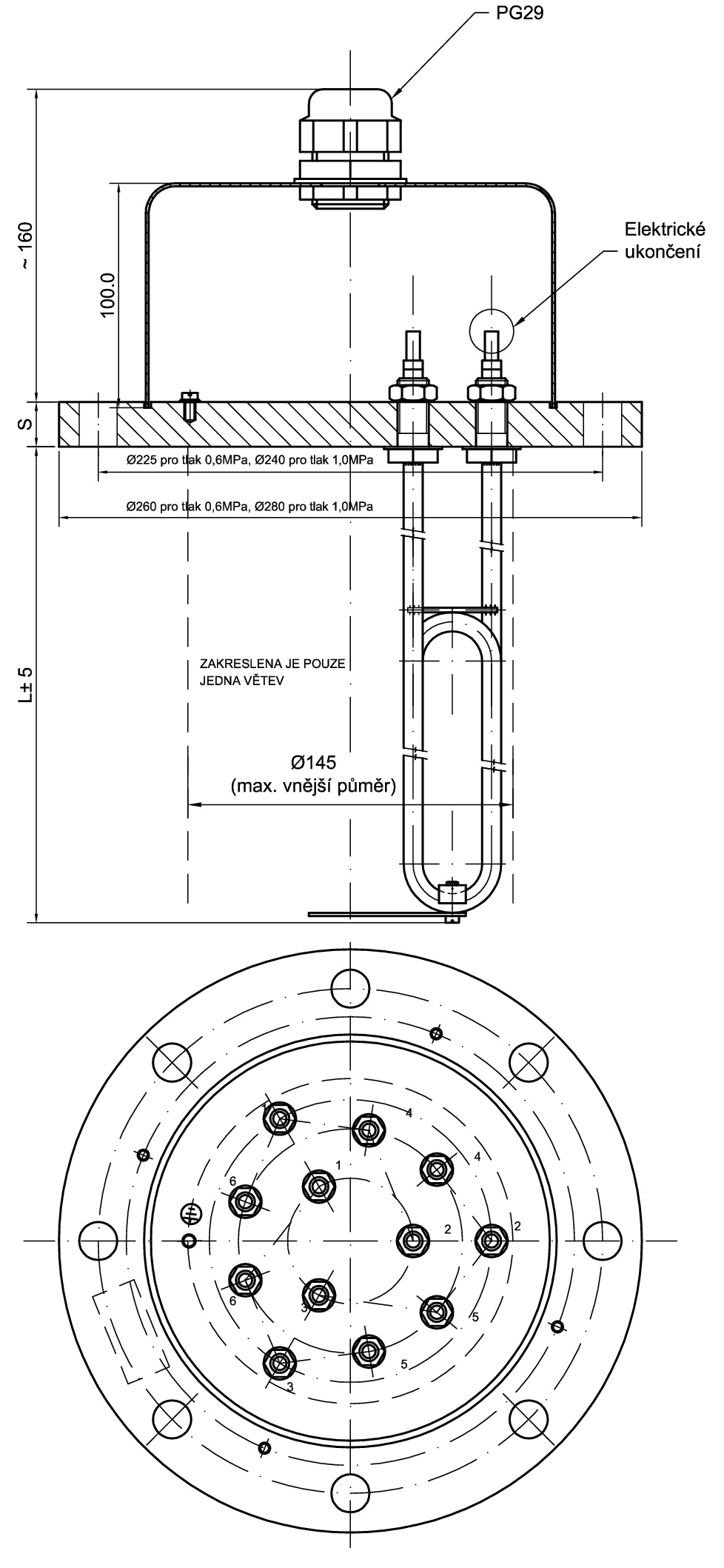

Típus 01126

Típus 01126

Fűtőelem közvetlen vízfűtéshez 0,6 MPa-ig vagy 1 MPa-ig terjedő üzemi nyomáson. A fűtőrudak anyaga réz, nikkelezett réz vagy rozsdamentes acél a tartály köpenyének anyaga szerint. IP 42 védettség. Ellendarab a karimához lásd EN 1092-1.

Kivitelek táblázata (01126/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] ØD ØD1 S Jt [MPa] csavarok száma és mérete rudak anyaga
001 400V/230 15000 505 260 225 20 0,6 8ks M16x60 Fe/Ni Cu/Ni
002 400V/230 18000 575 260 225 20 0,6 8ks M16x60 Fe/Ni Cu/Ni
003 400V/230 24000 735 260 225 20 0,6 8ks M16x60 Fe/Ni Cu/Ni
004 400V/230 30000 870 260 225 20 0,6 8ks M16x60 Fe/Ni Cu/Ni
0021 400V/230 18000 575 260 225 20 0,6 8ks M16x60 Fe/Ni Cu - kez. nélk.
0031 400V/230 24000 735 260 225 20 0,6 8ks M16x60 Fe/Ni Cu - kez. nélk.
2010 400V/230 15000 505 280 240 24 1,0 8ks M20x80 Fe/Ni Cu/Ni
2011 400V/230 15000 505 280 240 24 1,0 8ks M20x80 Fe/Ni Cu - kez. nélk.
2020 400V/230 18000 575 280 240 24 1,0 8ks M20x80 Fe/Ni Cu/Ni
2030 400V/230 24000 735 280 240 24 1,0 8ks M20x80 Fe/Ni Cu/Ni
2040 400V/230 30000 870 280 240 24 1,0 8ks M20x80 Fe/Ni Cu/Ni
2041 400V/230 30000 870 280 240 24 1,0 8ks M20x80 Fe/Ni Cu - kez. nélk.
2042 400V/230 30000 870 260 225 20 0,6 8ks M16x60 Fe/Ni Cu - kez. nélk.
2050 400V/230 24000 735 280 240 24 1,0 8ks M20x80 Fe/Ni Cu - kez. nélk.
501 400V/230 15000 505 260 225 20 0,6 8ks M16x60 Fe/Ni 17350
502 400V/230 18000 575 260 225 20 0,6 8ks M16x60 Fe/Ni 17350
503 400V/230 24000 735 260 225 20 0,6 8ks M16x60 Fe/Ni 17350
504 400V/230 30000 870 260 225 20 0,6 8ks M16x60 Fe/Ni 17350
7010 400V/230 15000 505 280 240 24 1,0 8ks M20x80 Fe/Ni 17350
7020 400V/230 18000 575 280 240 24 1,0 8ks M20x80 Fe/Ni 17350
7030 400V/230 24000 870 280 240 24 1,0 8ks M20x80 Fe/Ni 17350
7040 400V/230 30000 735 280 240 24 1,0 8ks M20x80 Fe/Ni 17350

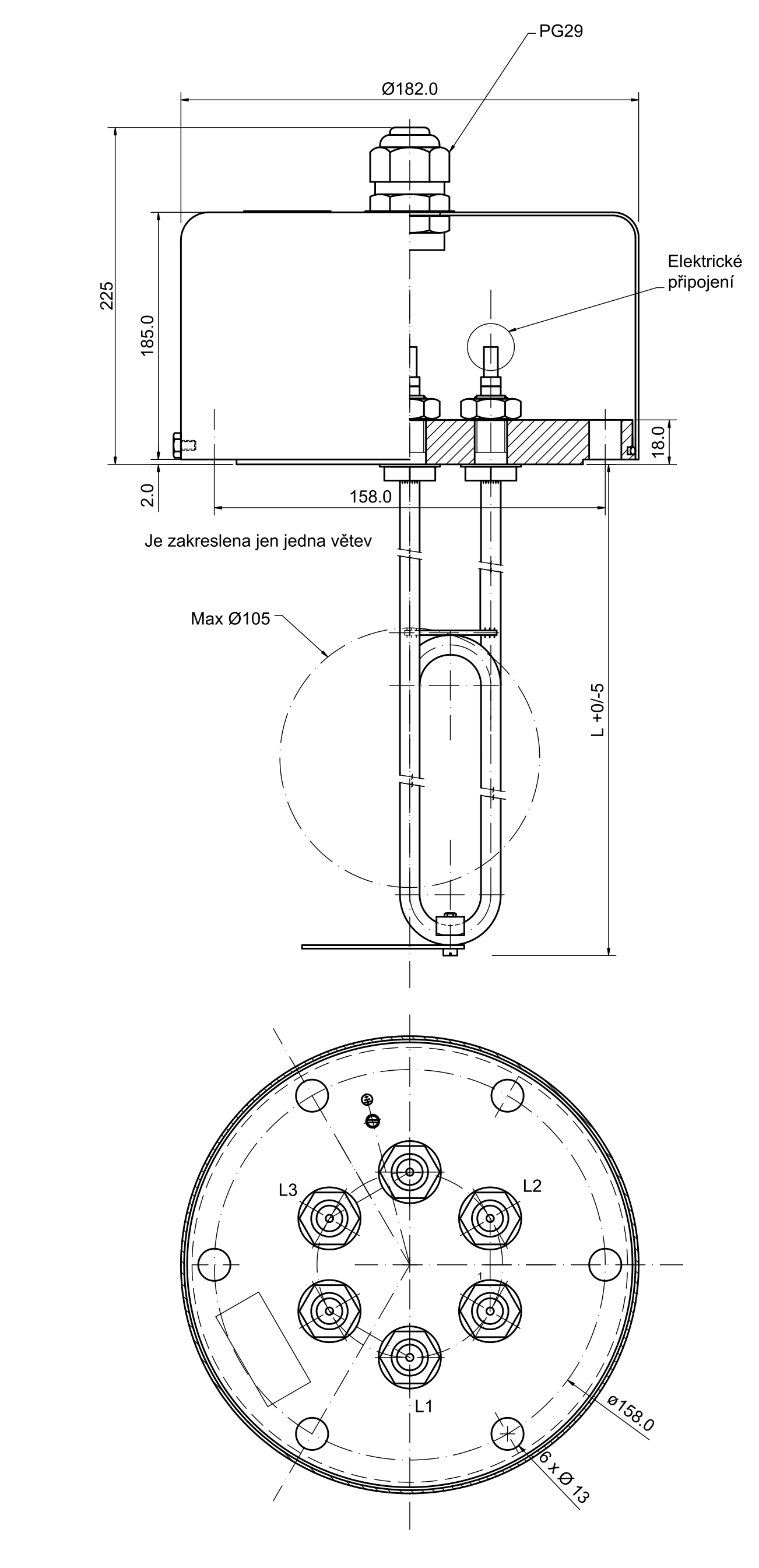

Típus 01129

Típus 01129

Fűtőelem közvetlen vízfűtéshez 1 MPa-ig terjedő üzemi nyomáson. A fűtőrudak anyaga réz, nikkelezett réz vagy rozsdamentes acél a tartály köpenyének anyaga szerint. IP 42 védettség.

Kivitelek táblázata (01129/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] rudak anyaga
001 400 7500 505 Cu/Ni
002 400 9000 505 Cu/Ni
003 400 12000 705 Cu/Ni
004 400 15000 805 Cu/Ni
501 400 7500 505 17350
502 400 9000 505 17350
503 400 12000 705 17350
504 400 15000 805 17350
505 500 15000 860 17350

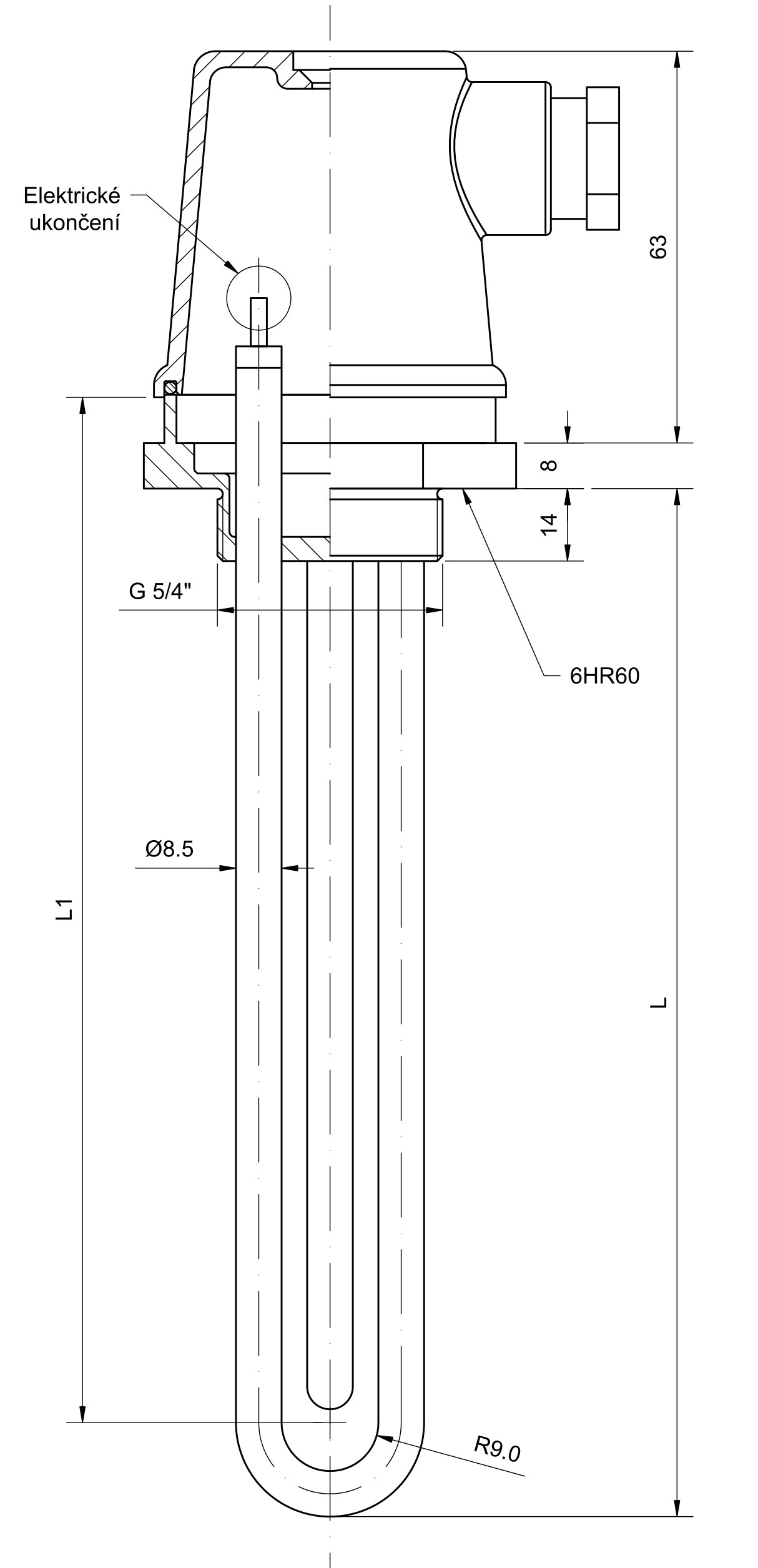

Típus 01218

Típus 01218

Háromfázisú fűtőelem G 5/4" menettel folyadékok közvetlen fűtéséhez. Maximális üzemi nyomás 1 MPa. A fűtőrudak anyaga réz, nikkelezett réz vagy rozsdamentes acél a tartály köpenyének anyaga és a folyadék specifikációja szerint. IP 54 védettség.

Kivitelek táblázata (01218/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] rúd anyaga
001 230 3000 250 17 350
005 230 2400 205 Cu
006 230 3000 250 Cu
010 230/400V 4500 360 17 350
011 230/400V 6000 430 Cu

Fűtőelemek mosógépekhez, mosogatógépekhez és hasonló berendezésekhez

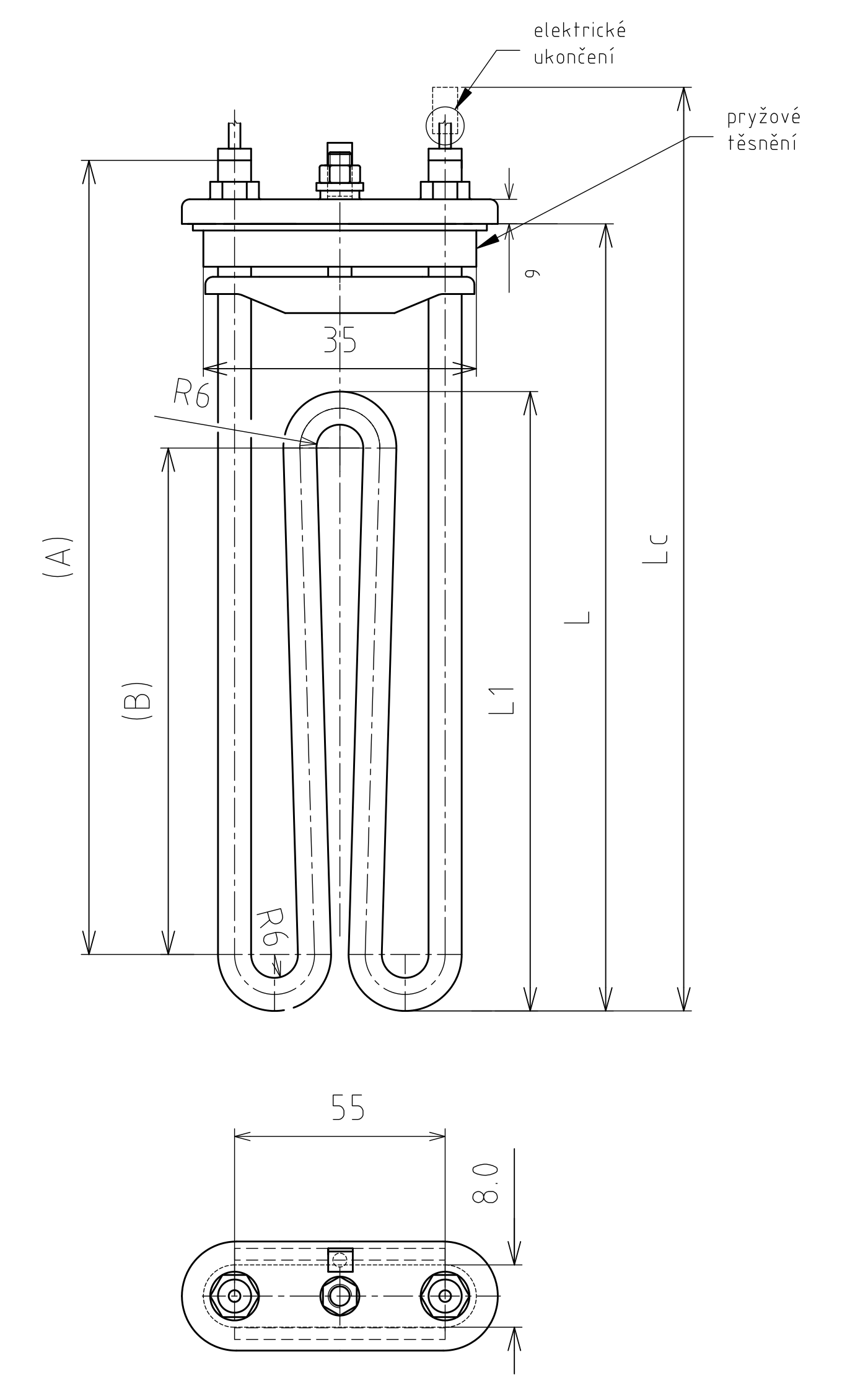

Típus 01038

Típus 01038

Fűtőelem mosógépekben és hasonló berendezésekben történő közvetlen vízfűtéshez.

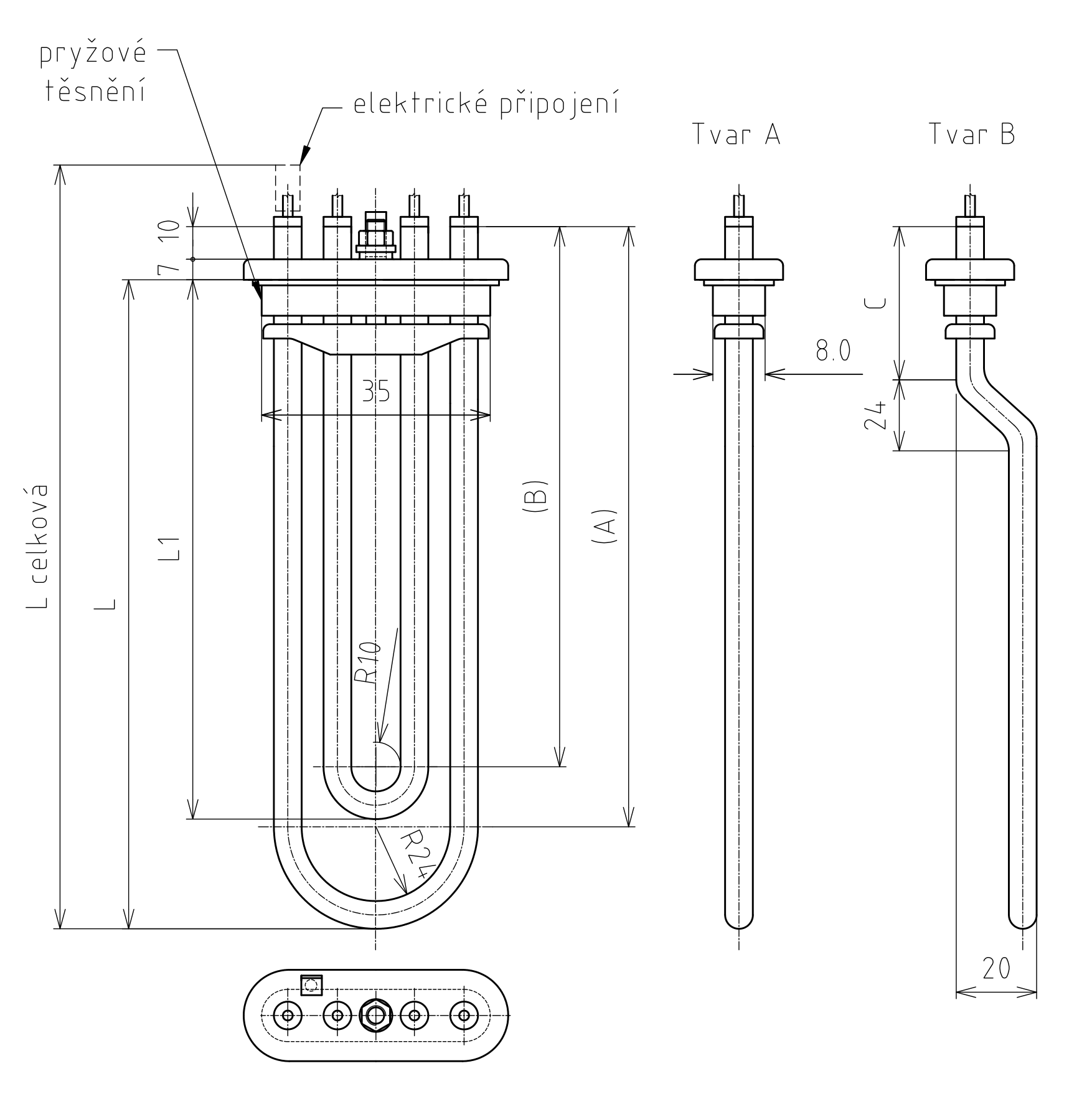

Típus 01155

Típus 01155

Két fűtőrúddal ellátott fűtőelem mosógépekben és hasonló berendezésekben történő közvetlen vízfűtéshez.

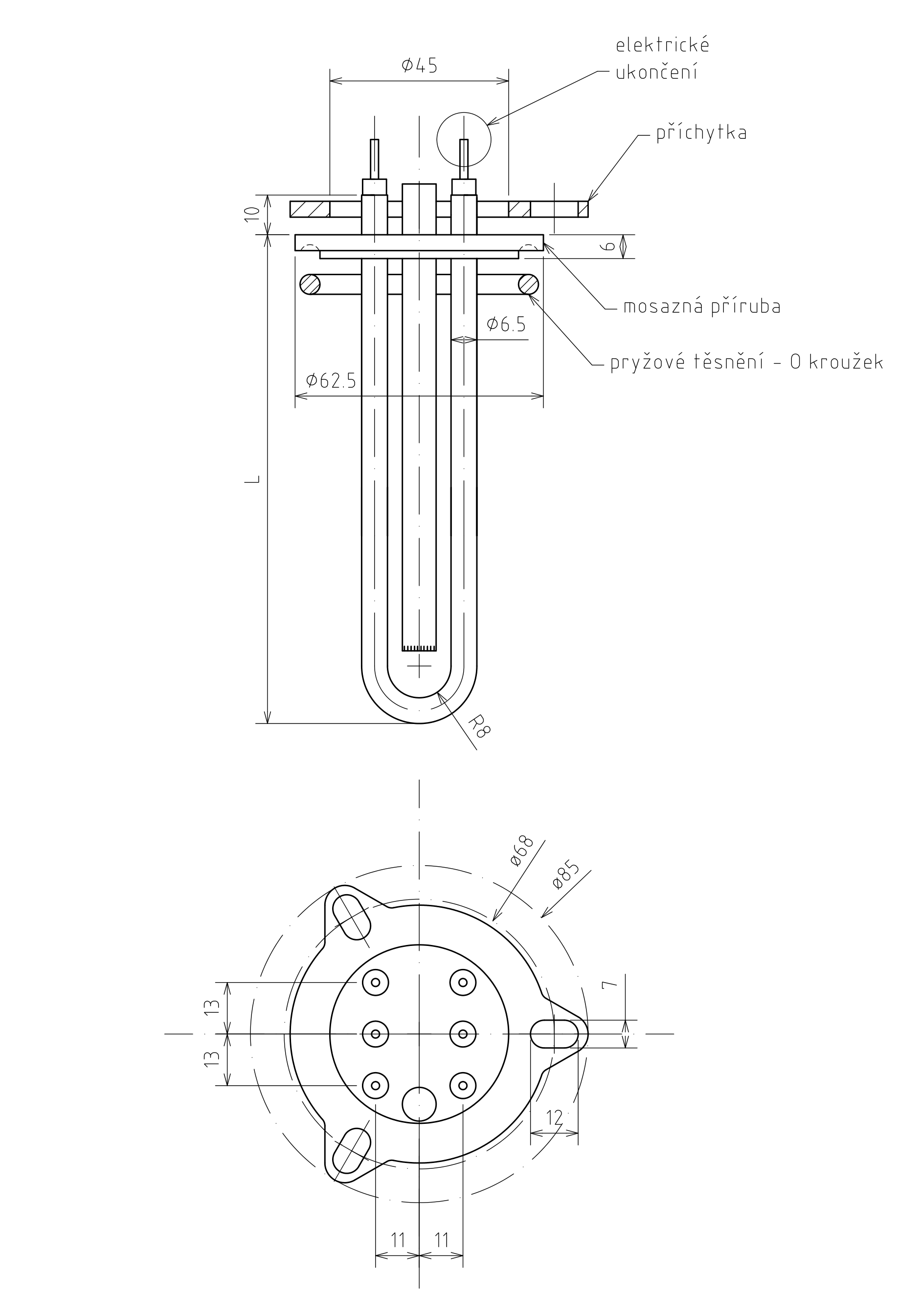

Típus 01201

Típus 01201

Fűtőelem mosogatógépekben történő közvetlen vízfűtéshez.

A 0010-es kivitel azonnali eladásra rendelkezésre áll a raktárkészletből.

Kivitelek táblázata (01201/. . . 0 Típus)
Kivitel U [V] P [W] L érzékelő hüvely Ø rúd megjegyzés
0010 230 3x2000 326 ne 6,5
0011 230 3x2000 326 ne 8,5
0020 230 3x1333 326 ne 6,5
0030 400 3x3000 440 ne 6,5
0040 230 3x1333 326 ano 6,5
0050 230 3x2000 326 ano 6,5
0090 230 3x4000 600 ano 8,5
0012 230 3x2000 326 ne 6,5
0014 230 3x2000 440 ne 8,5
0013 230 3x2000 326 ne 8,5 Y kapcsolás

Fűtőelemek olajok és tüzelőanyagok fűtéséhez

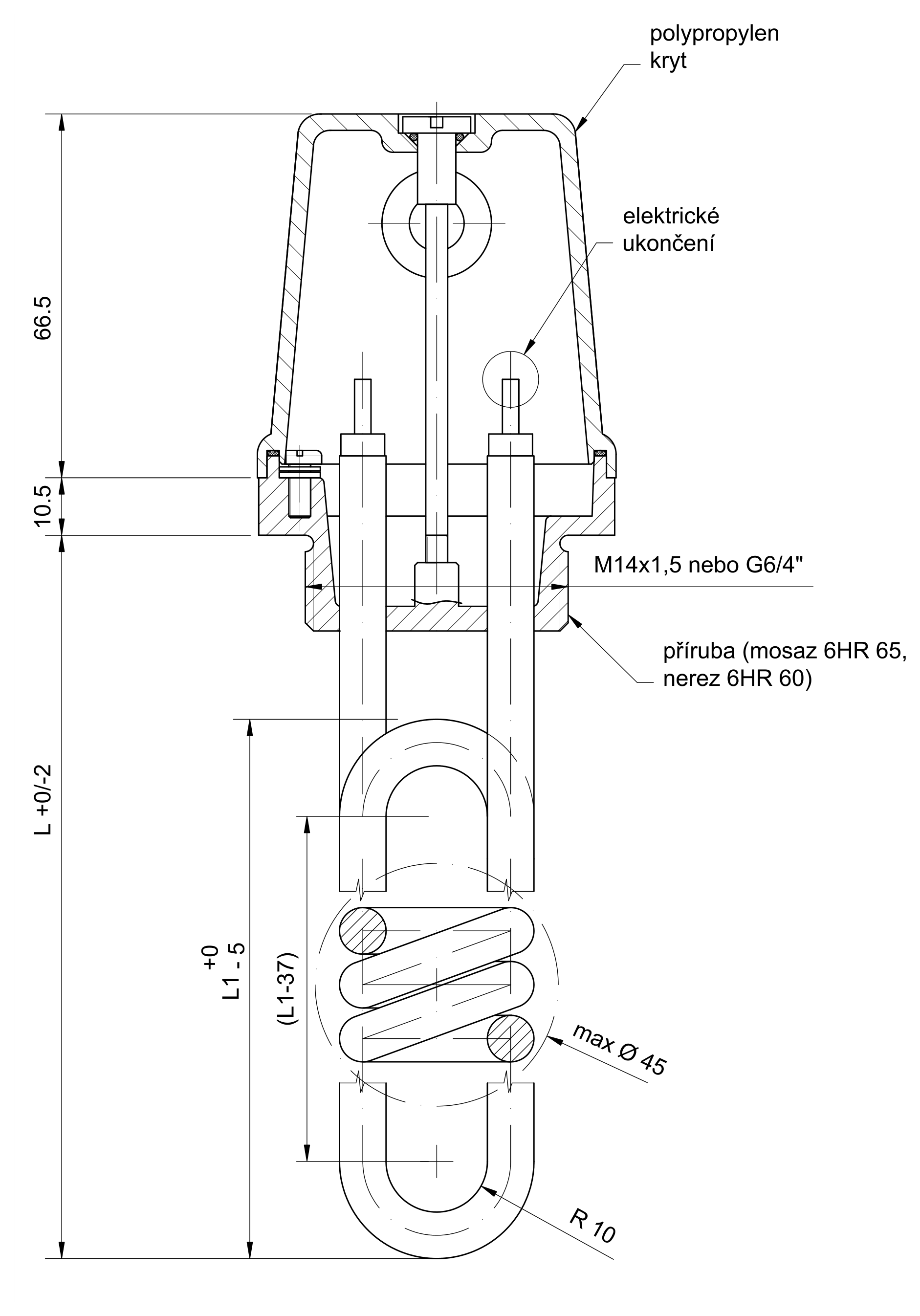

Típus 01006

Típus 01006

Egyfázisú fűtőelem olajok vagy hasonló folyadékok közvetlen fűtéséhez. A fűtőrúd fajlagos terhelését (W/cm²) az olaj specifikációja alapján úgy választjuk meg, hogy ne következzen be karbonizáció. IP 54 védettség. Üzemi nyomás 0,6 MPa-ig. A burkolat 100 °C-ig vagy 140 °C-ig hőálló.

Kivitelek táblázata (01006/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] Z
001 230 2000 640 M48x2
002 230 1500 355 M48x2
003 230 500 180 M48x2
004 230 500 380 M48x2
005 22,8 160 190 M48x2
006 45,6 320 190 M48x2
007 230 2000 550 M48x2
011 230 500 300 M48x2
012 230 750 450 M48x2
013 500 2000 300 G1 1/2"
014 230 1000 580 M48x2
015 230 500 150 M48x2
017 400 1800 598 M48x2
018 230 1250 680 M48x2
019 24 300 250 G1 1/2"
020 24 300 250 M48x2
022 250 1000 580 M48x2
023 230 800 180 G1 1/2"
024 230 1000 580 G1 1/2"

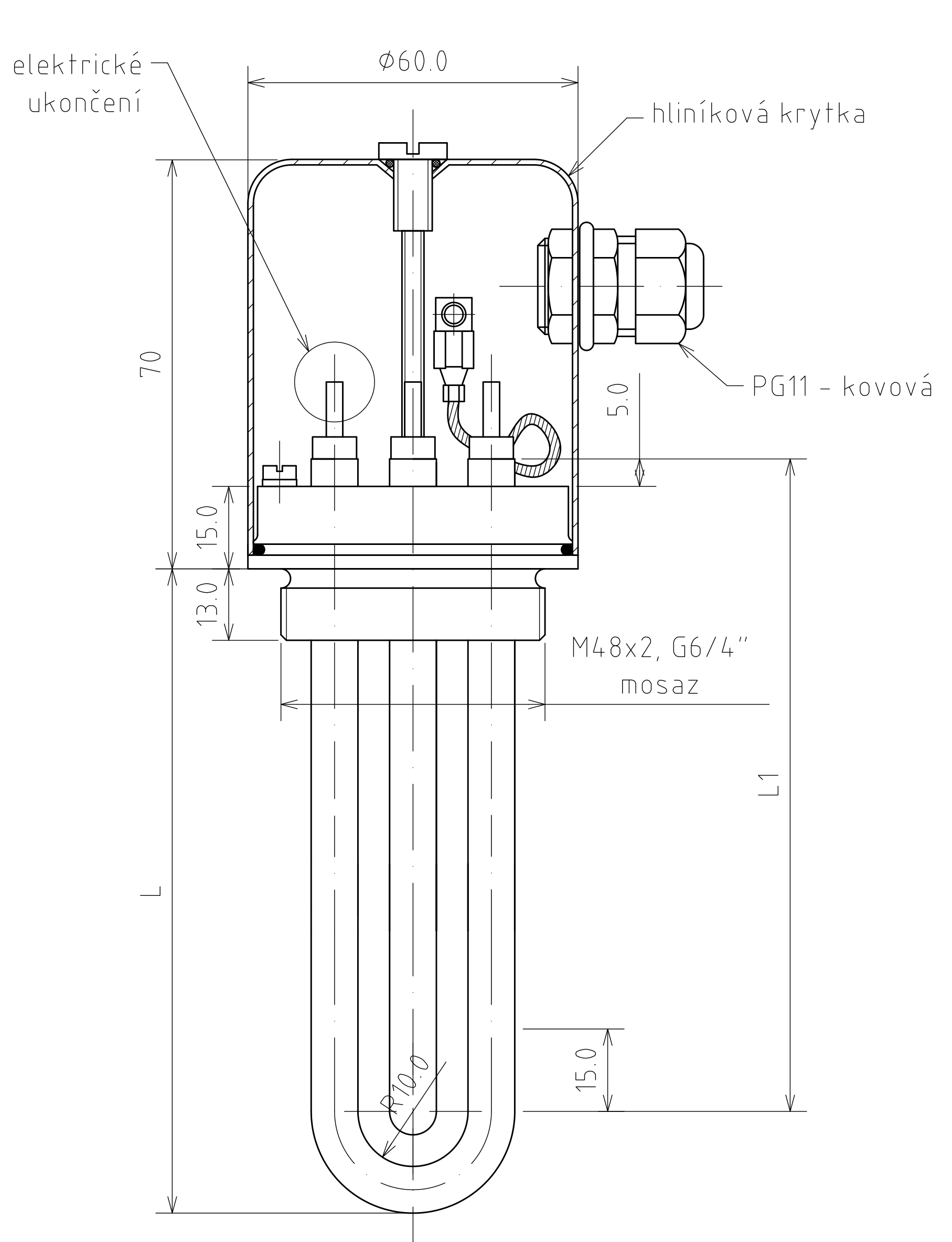

Típus 01016

Típus 01016

Fűtőelem folyadékok közvetlen fűtéséhez alumínium burkolattal a fokozott mechanikai és termikus ellenállás érdekében. IP 54 védettség. Maximális üzemi nyomás 1 MPa. A karima OK 50 hatlappal van ellátva.

Kivitelek táblázata (01016/. . . 0 Típus)
Kivitel U [V] P [W] L L1 Z rúd anyaga
101 400V/230 9000 800 801,5 M48x2 Cu
001 230/400V 4500 1000 1001,5 G1 1/2" AISI 316L
002 230/400V 4500 945 944,5 G1 1/2" AISI 321
003 230/400V 4000 345 346,5 M48x2 Cu
004 230/400V 3000 390 391,5 G1 1/2" AISI 316L
005 230/400V 3000 425 426,5 G1 1/2" AISI 321
006 230/400V 3000 425 426,5 G1 1/2" Incoloy 800
007 230/400V 2800 390 391,5 G1 1/2" AISI 321
008 230/400V 2800 390 391,5 G1 1/2" Incoloy 800
009 230/400V 3000 800 801,5 M48x2 AISI 304
0010 230/400V 6000 440 441,5 G1 1/2" AISI 321
011 230/400V 3500 450 451,5 M48x2 AISI 321
012 230/400V 3000 315 316,5 G1 1/2" AISI 316L
013 230/400V 3000 230 231,5 G1 1/2" AISI 316L
014 230/400V 9000 620 621,5 G1 1/2" AISI 316L
015 400V/230 4000 1240 1241,5 G1 1/2" AISI 321
016 230/400V 2000 895 896,5 M48x2 AISI 321
017 230/400V 2667 985 986,5 M48x2 AISI 321
018 230/400V 1500 270 271,5 G1 1/2" AISI 304
020 400V/230 4500 1150 1146,5 G1 1/2" AISI 304

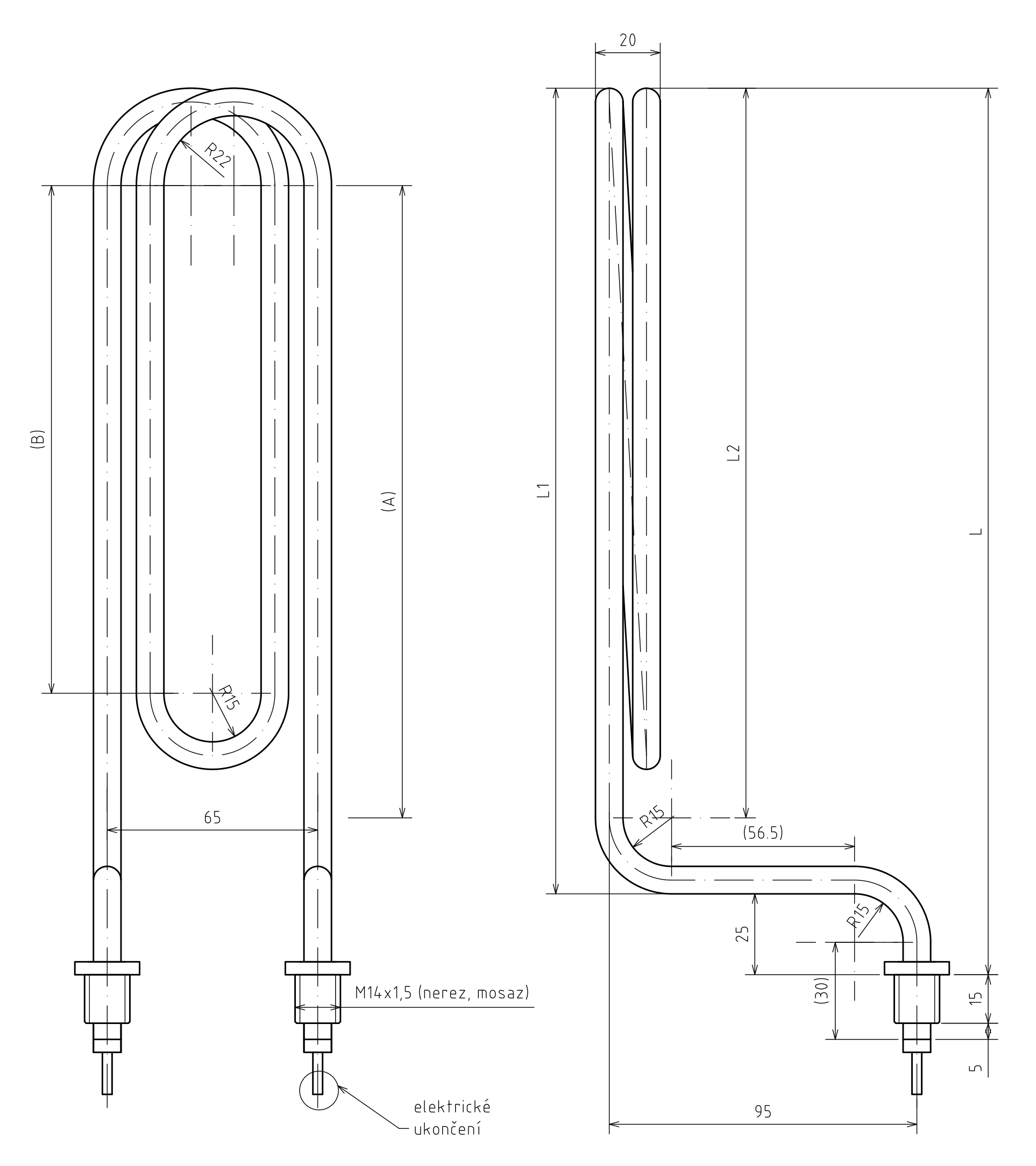

Típus 01020

Típus 01020

A tartály alján elhelyezett fűtőelem folyadékok közvetlen fűtéséhez (olaj olajsütőkben, gőzfejlesztők stb.).

Kivitelek táblázata (01020/. . . 0 Típus)
Kivitel U [V] P [W] L L1/A L2/B rudak anyaga
000 230 2000 360 335/281 310/256 Incoloy 800
001 230 3000 440 415/361 390/336 Incoloy 800
002 230 3000 600 575/521 550/496 Incoloy 800
003 230 2000 430 390/343 375/333 AISI 304
004 230 2000 430 375/328 360/318 AISI 321
005 230 1000 430 375/328 360/318 AISI 321

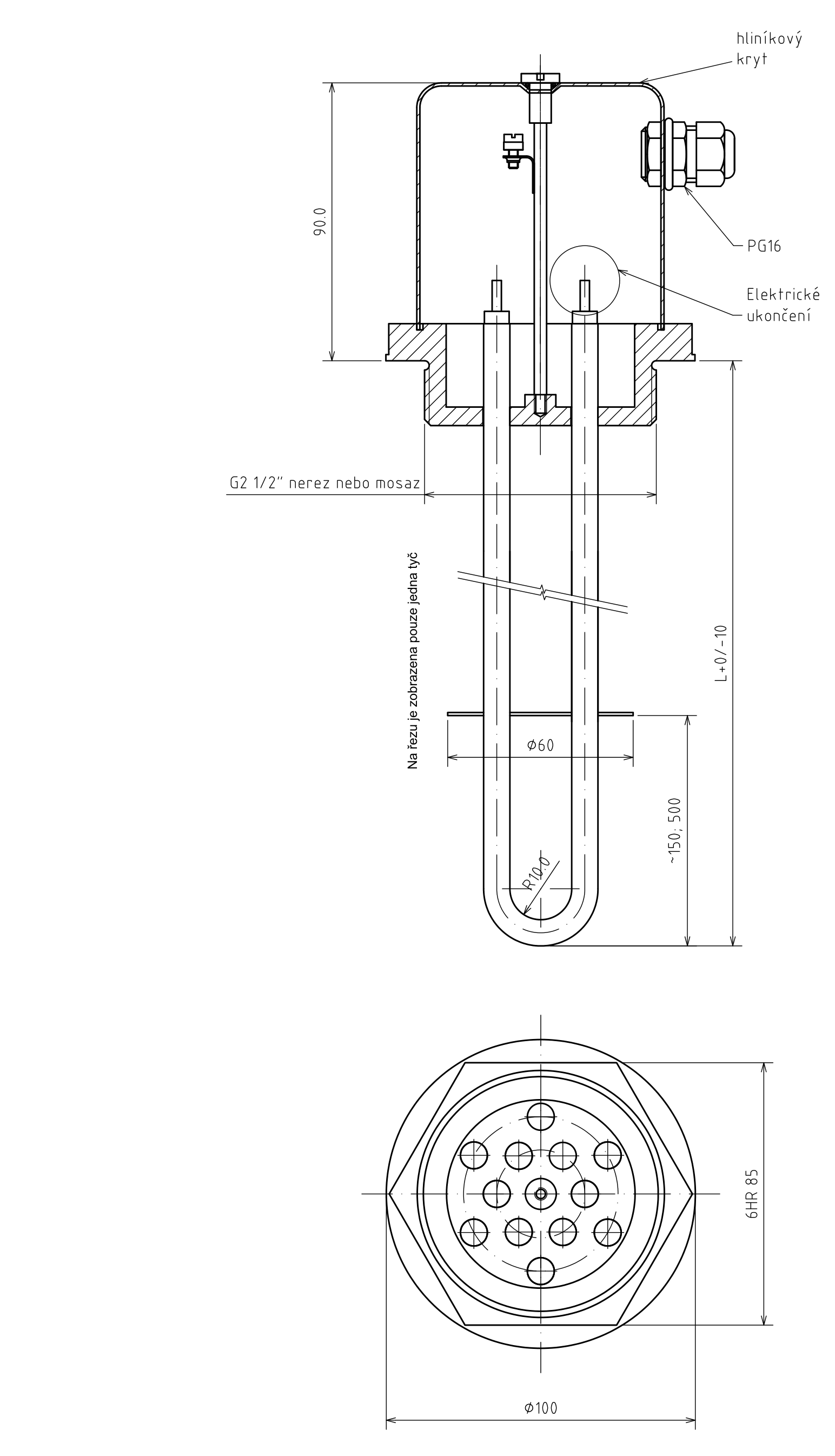

Típus 01117

Típus 01117

Fűtőelem folyadékok közvetlen fűtéséhez G 2 1/2" menettel.

Kivitelek táblázata (01117/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] rúd anyaga karima anyaga fajl. terhelés
000 400V/230 10000 920 17 350 sárgaréz
001 400V/230 30000 980 17 350 sárgaréz
002 400V/230 3000 800 17 248 sárgaréz p=1,22 W/cm²
003 400V/230 20000 660 I800 17240 p=10 W/cm²
004 400V/230 22500 740 I800 17240 p=10 W/cm²
005 400V/230 9000 400 I800 sárgaréz
006 400V/230 4000 555 17240 sárgaréz
007 400V/230 25000 750 17350 sárgaréz
008 400V/230 7500 800 17248 17240
009 400V/230 4500 945 17350 sárgaréz
011 400V/230 5000 1700 17248 sárgaréz p=1,1 W/cm²
012 400V/230 9000 410 17350 sárgaréz
013 3 x 500 15000 600 AISI316Ti 17240
014 400V/230 4000 255 AISI316Ti 17240

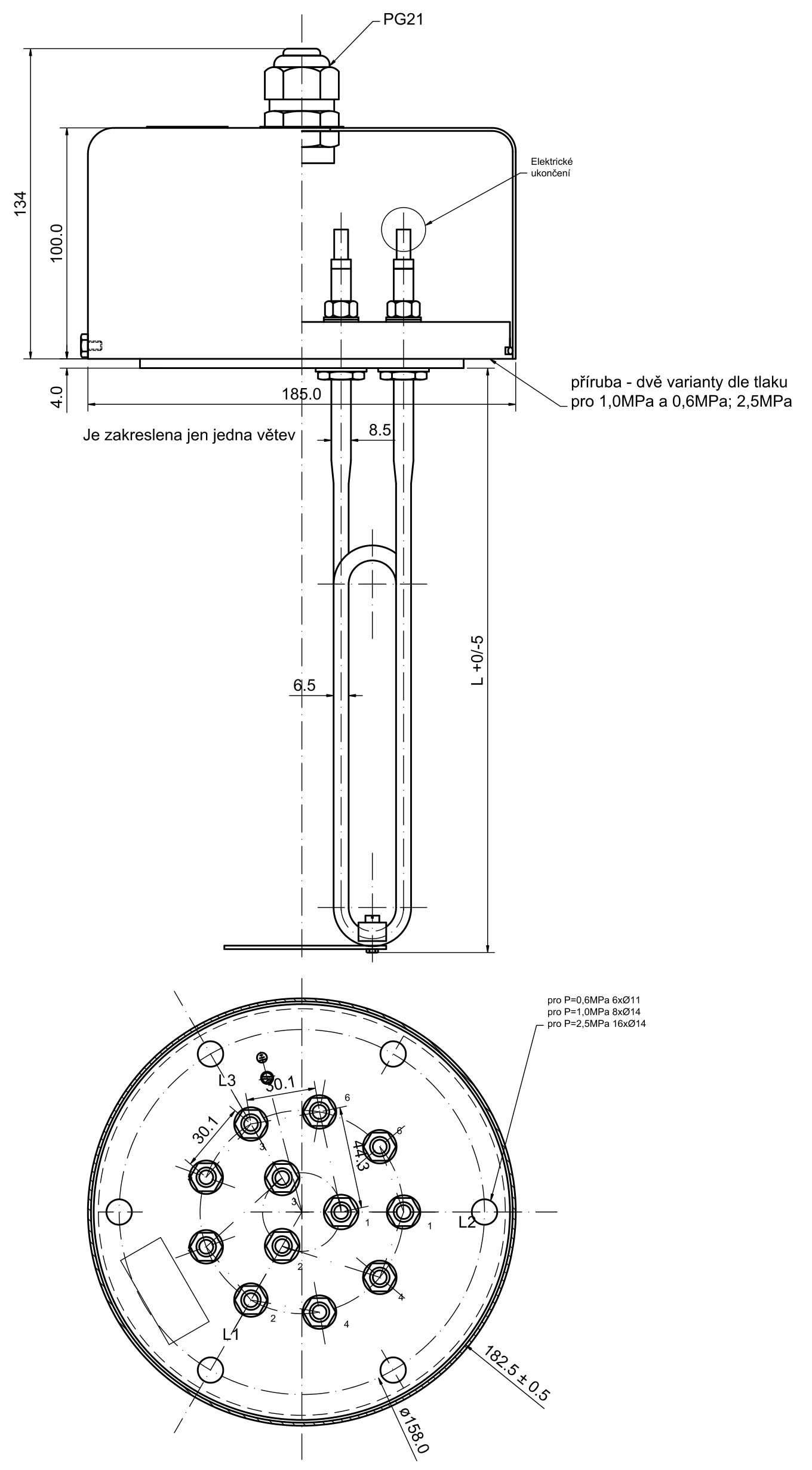

Típus 01248

Típus 01248

Háromfázisú fűtőelem olajok vagy hasonló folyadékok közvetlen fűtéséhez. A fűtőrúd fajlagos terhelését (W/cm²) az olaj specifikációja (pl. SAE) alapján úgy választjuk meg, hogy ne következzen be karbonizáció. IP 42 védettség. Üzemi nyomás a karima szerint 0,6 MPa-ig, 1 MPa-ig vagy 2,5 MPa-ig.

Kivitelek táblázata (01248/. . . 0 Típus)
Kivitel U [V] P [W] L [mm] Jt [MPa] p [W/cm²] megjegyzés furatok száma
001 400V/230 2500 400 0,6 0,96 6x Ø11
002 400V/230 3500 400 0,6 1,35 6x Ø11
003 400V/230 5500 800 0,6 1,0 6x Ø11
004 400V/230 4000 600 0,6 0,98 6x Ø11
005 400V/230 12000 1250 0,6 1,34 6x Ø11
006 400V/230 10000 950 0,6 1,86 6x Ø11
007 400V/230 7500 400 0,6 3,0 6x Ø11
008 400V/230 15000 800 0,6 2,8 6x Ø11
009 400V/230 6000 700 0,6 1,24 6x Ø11
010 400V/230 2660 400 0,6 1,02 6x Ø11
012 400V/230 3500 520 0,6 1,0 6x Ø11
013 400V/230 30000 1250 0,6 3,4 karima és burkolat rozsdamentes acél 6x Ø11
014 3 x 500 6000 700 1,0 1,24 8x Ø14

Fűtőelemek speciális alkalmazásokhoz (méz, közvetett fűtés, formák)

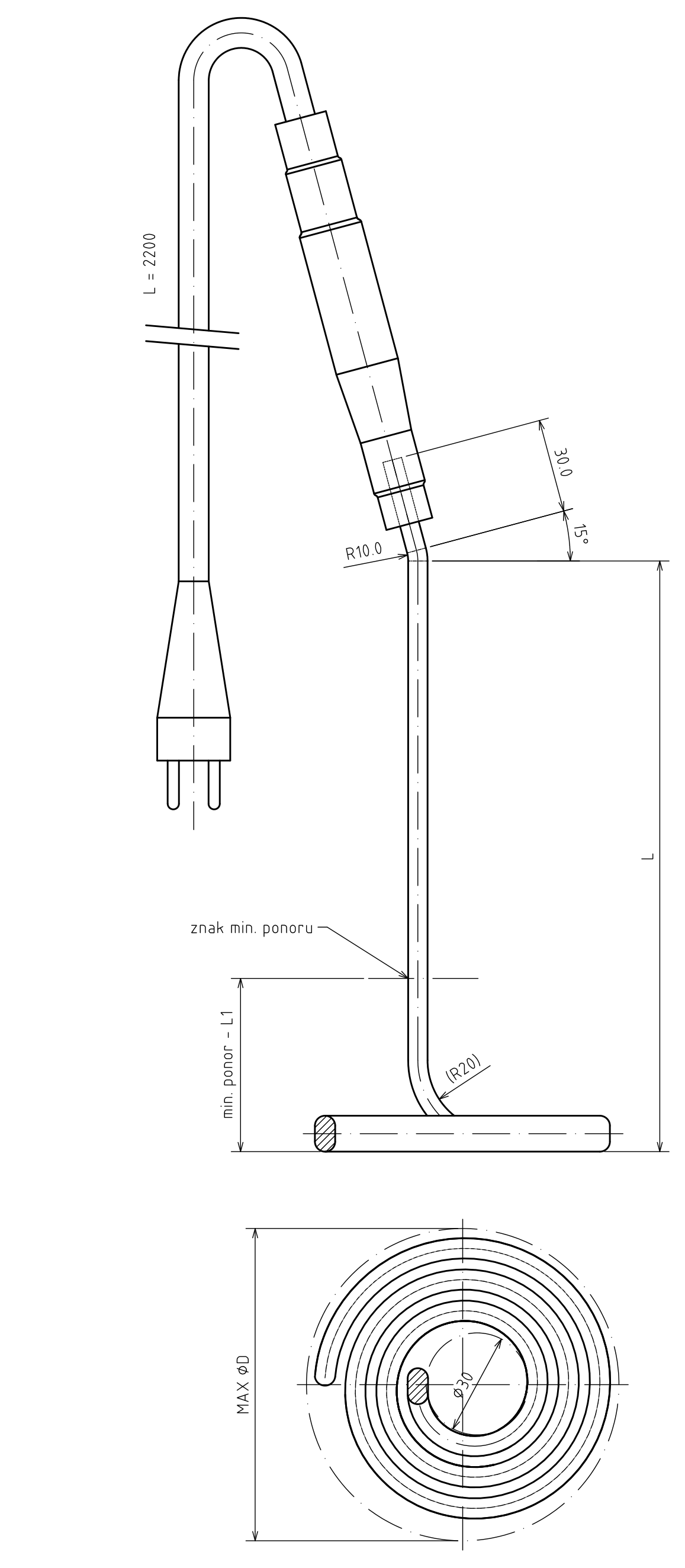

Típus 01163

Típus 01163

Fűtőelem méz, cefre és hasonló anyagok fűtéséhez, ahol követelmény a fűtőrúd felületén lévő alacsony munkahőmérséklet.

Kivitelek táblázata (01163/. . . 0 Típus)
Kivitel U [V] P [W] L / A L1 ØD p [W/cm²]
001 230 50 645/613 15 170 0,08
002 230 50 645/613 15 215 0,08
003 230 20 292/260 15 66 0,47
004 230 75 645/613 15 300 0,11
010 230 50 1000/968 30 215 0,08
011 230 60 1000/968 30 215 0,10
012 230 75 645/613 15 170 0,12
013 230 120 1000/968 30 215 0,19
015 230 50 645/613 15 290 0,07
016 230 20 120/88,5 30 65 0,39
017 230 30 250/218,5 30 85 0,19
018 230 75 645/613 15 260 0,11
019 230 30 300/268,5 30 80 0,18
020 230 75 255/223,5 30 85 0,40
022 230 100 900/868 40 130 0,40

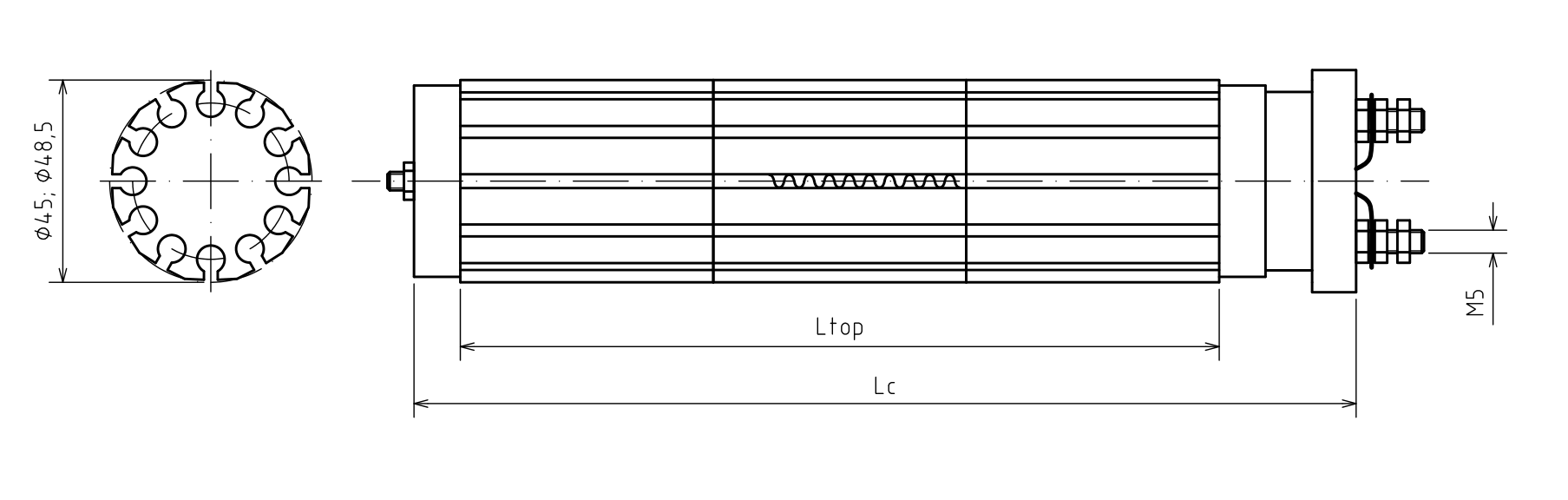

Típus 05300

Típus 05300

Kerámia fűtőelem folyadékok közvetett fűtéséhez bojlerekben, galvánfürdőkben stb. Egyfázisú vagy háromfázisú kivitelben készül a fűtőelem teljesítményfelvétele szerint. Általában vízszintesen helyezik el fém, üveg vagy porcelán csőbe a fűtendő folyadék típusa szerint. Az ábrán feltüntetett átmérőktől eltérőek is lehetségesek.

Kivitelek táblázata (05300/. . . 0 Típus)
Kivitel U [V] P [W] D Ltop Lc
001 230 7000 48,5 850 900
002 400 3000 48,5 550 600
003 400 4000 48,5 850 900
005 400/230V 5000 48,5 2155 2270
006 230 6000 48,5 907 960
007 400/230V 7500 48,5 1930 1980
008 400/230V 7000 48,5 910 960
010 230 2400 48 300 350
012 400 6000 45 880 930
015 230 2000 48 300 350
017 230 2200 48 250 300
019 230 3300 48,5 570 620
026 230 3000 45 440 495
027 230 1700 45 550 600
028 400 4000 45 880 930
032 230 2600 48,5 453 505
033 230 4000 48,5 740 790
034 230 2000 48,5 400 450
035 2x230 2x1000 48,5 283 320
040 230 1000 48 200 250
036 400 7000 48,5 910 960
037 400 6000 48,5 910 960
038 230 2000 48,5 1080 1185
041 230 1600 45 330 380
047 230 3000 48,5 510 560
042 230 1500 48,5 340 390
043 230 6000 48,5 625 675
044 400 7500 48,5 1420 1470
046 230 2000 48,5 1077 1130
048 230 3000 48,5 625 675
049 230 2000 48,5 625 675
050 230 1750 48,5 560 520
051 230 2600 45 385 435
054 400/230V 5500 45 825 875
055 230 7500 48,5 1360 1410
058 230 2200 45 440 490
061 230 3300 48,5 680 730
064 230 800 48 250 300
065 230 3000 48 650 700
066 230 1000 48 150 200
067 150 1250 48 250 300
068 400 4000 48 6000 650
069 230 3300 48,5 623 683
070 230/400V 5000 48,5 850 900
071 230/400V 3000 48,5 510 560
072 230/400V 3600 46 810 860

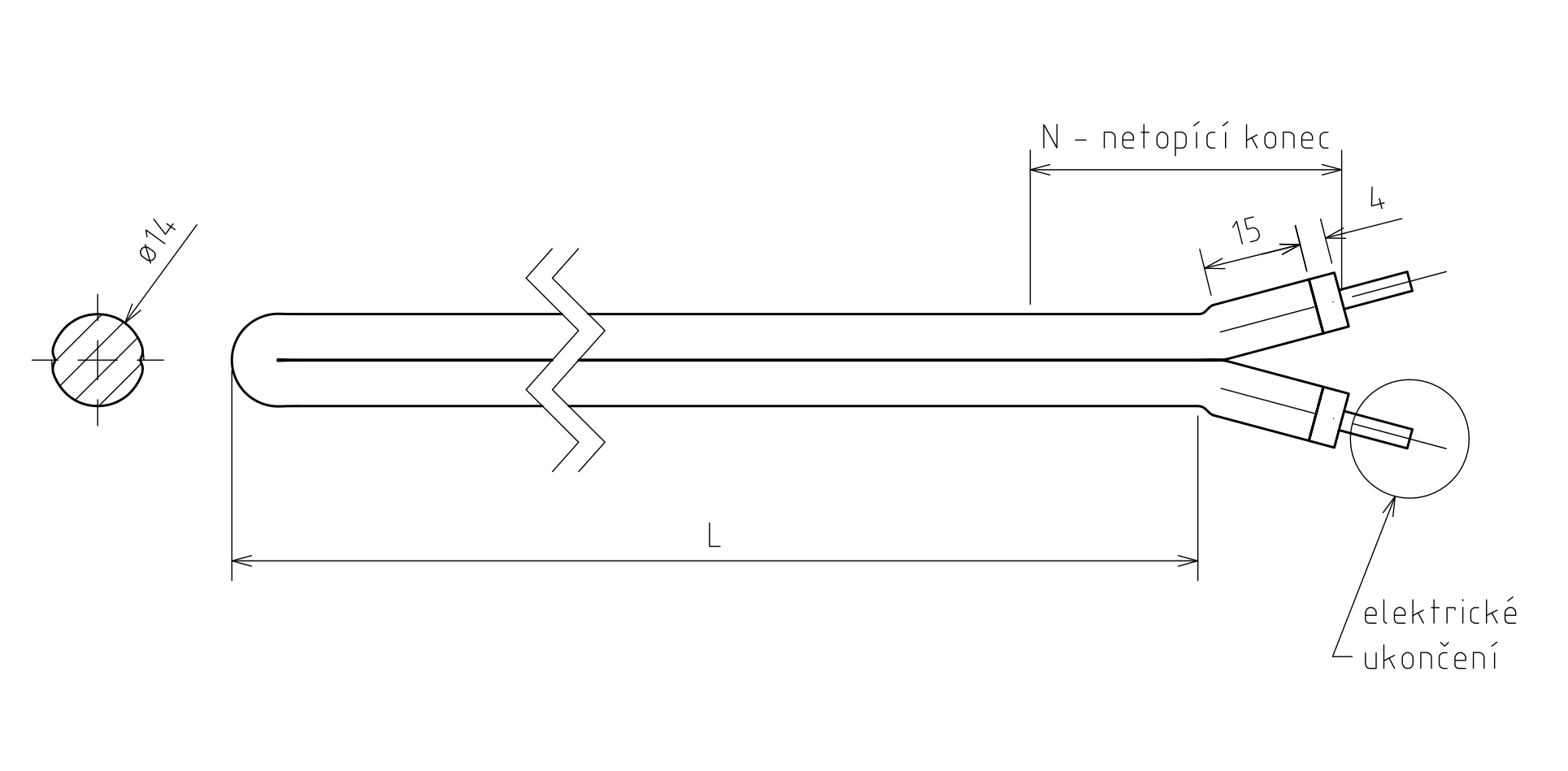

Típus 01336

Típus 01336

Fűtőelem folyadékok közvetett fűtéséhez vagy szerszámok fűtéséhez.

Kivitelek táblázata (01336/. . . 0 Típus)
Kivitel U [V] P [W] L N
001 115 400 140 40
002 230 1000 410 50
003 230 800 410 40
004 230 1200 500 40
005 230 500 240 40
006 230 700 350 40
007 400 1500 1460 40
008 400 3000 1170 50
009 230 800 235 40
010 230 800 250 50

További rajzok

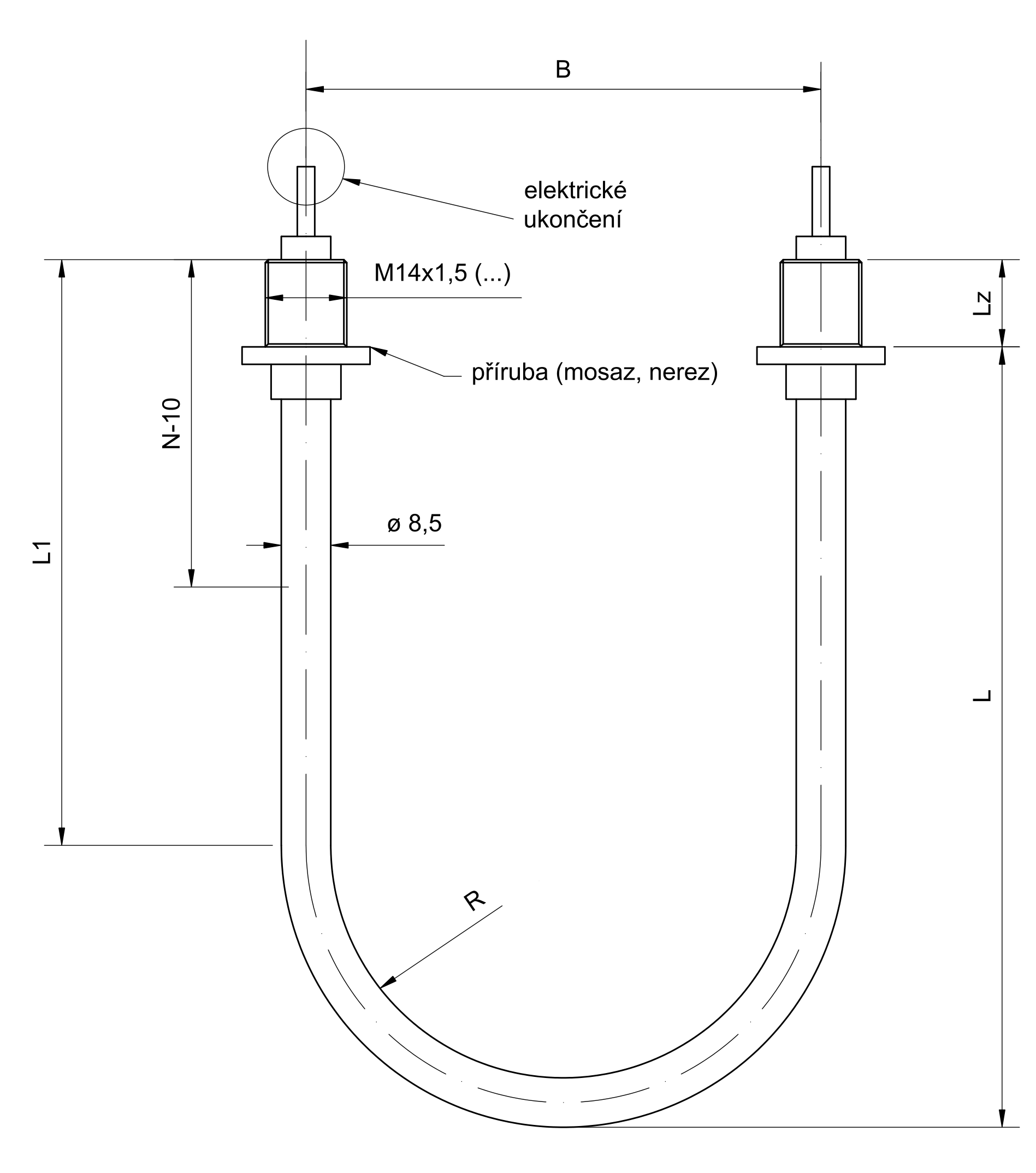

Típus 01001

Típus 01001

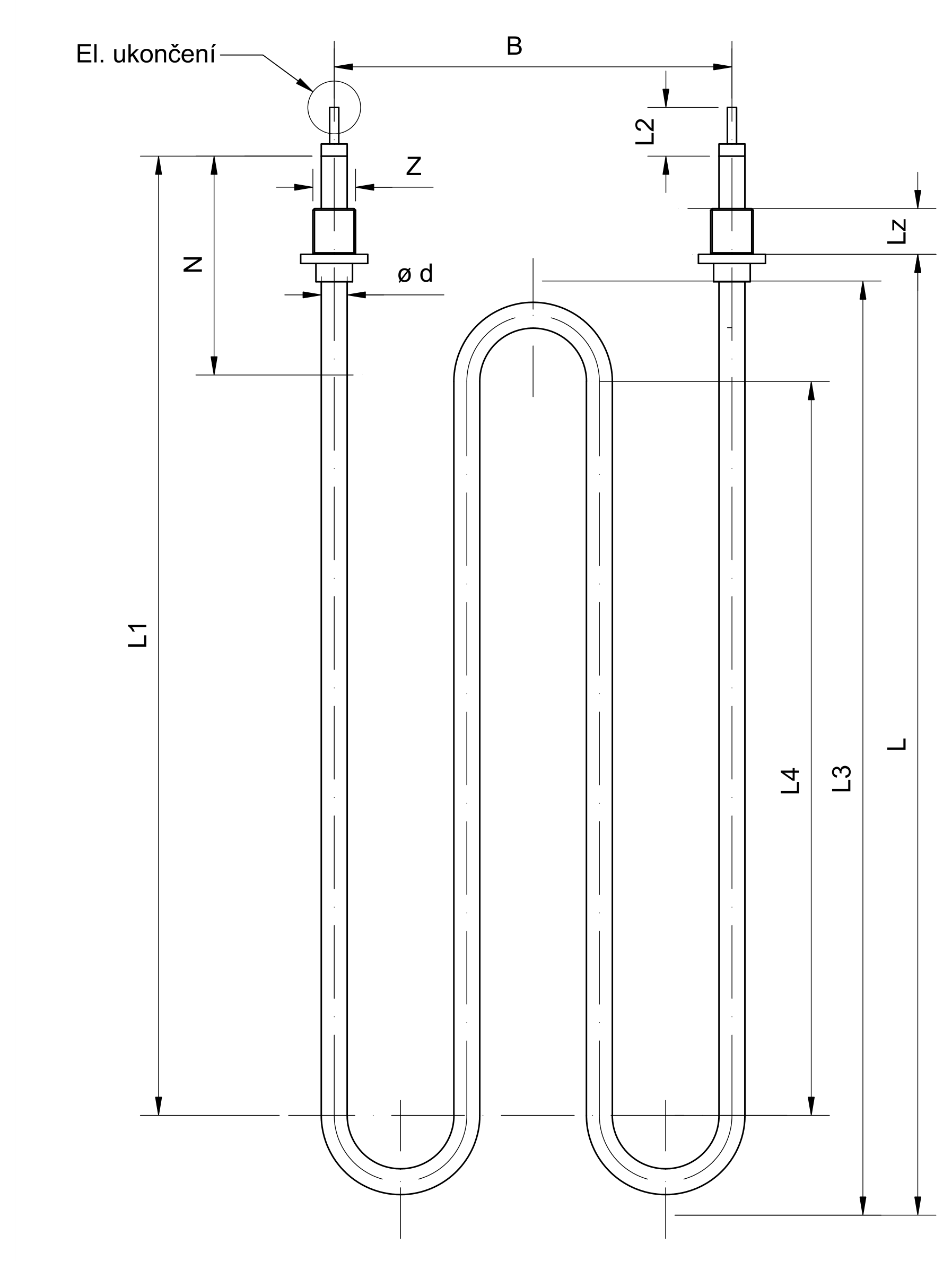

Típus 01002

Típus 01002

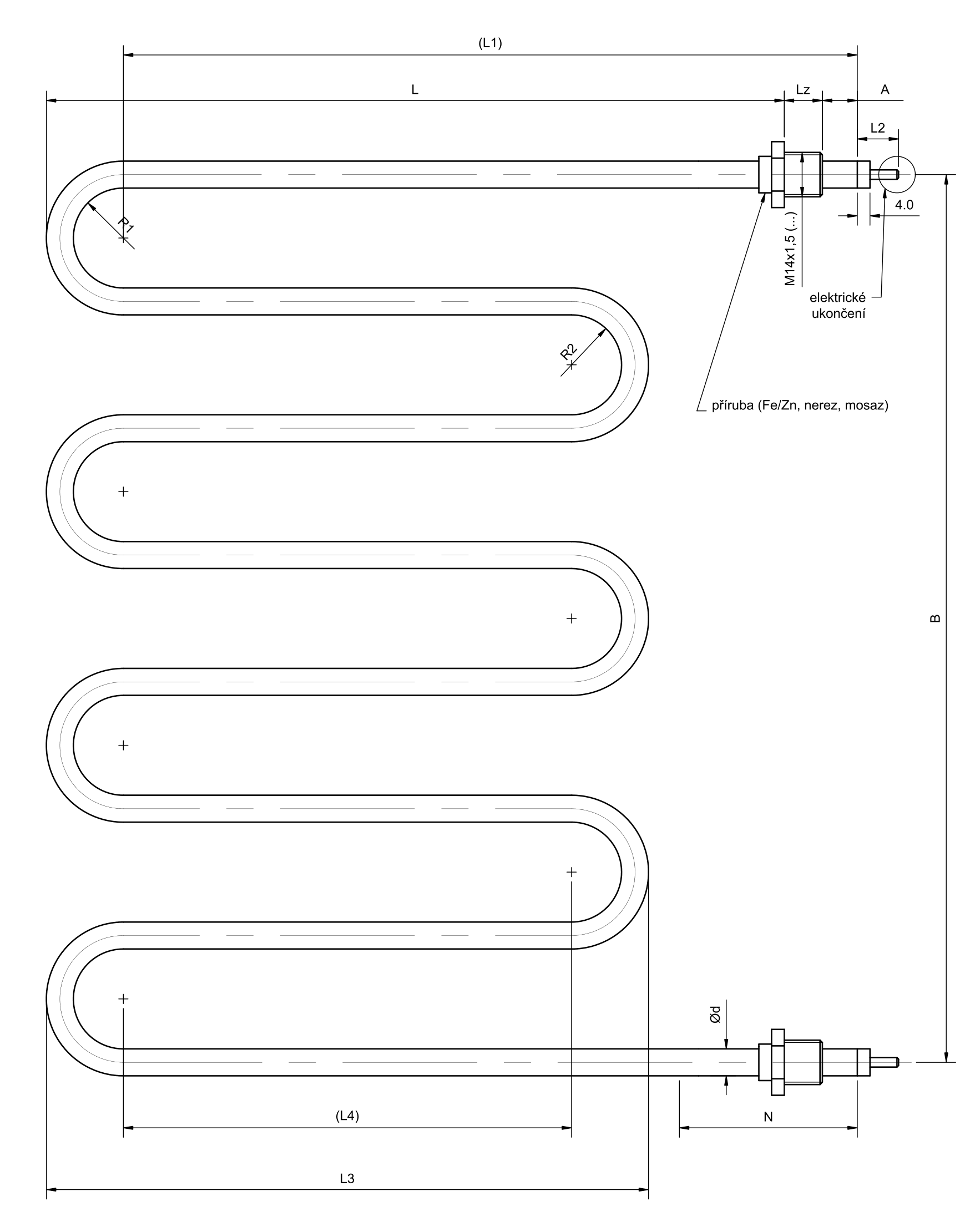

Típus 01004

Típus 01004

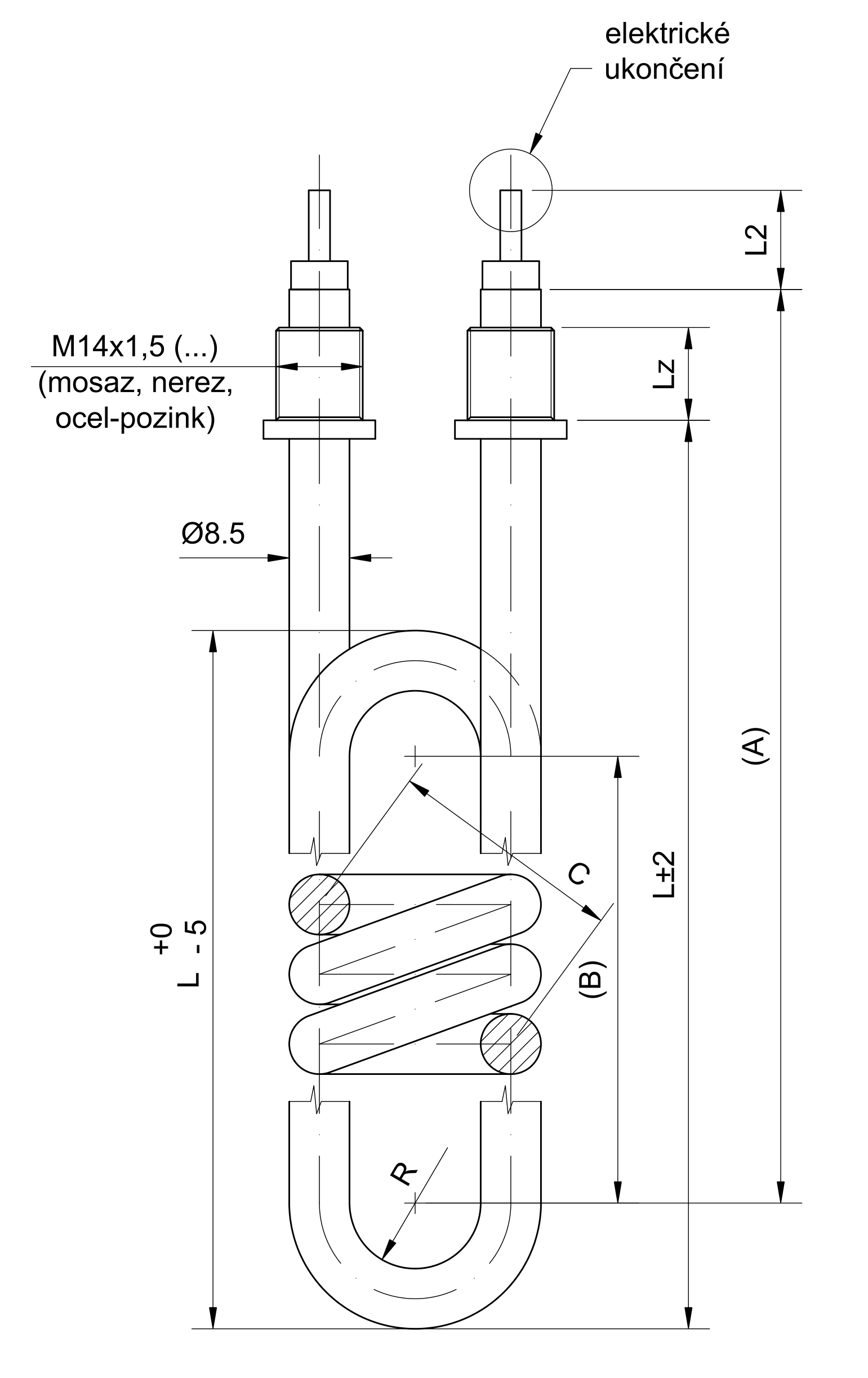

Típus 01010

Típus 01010

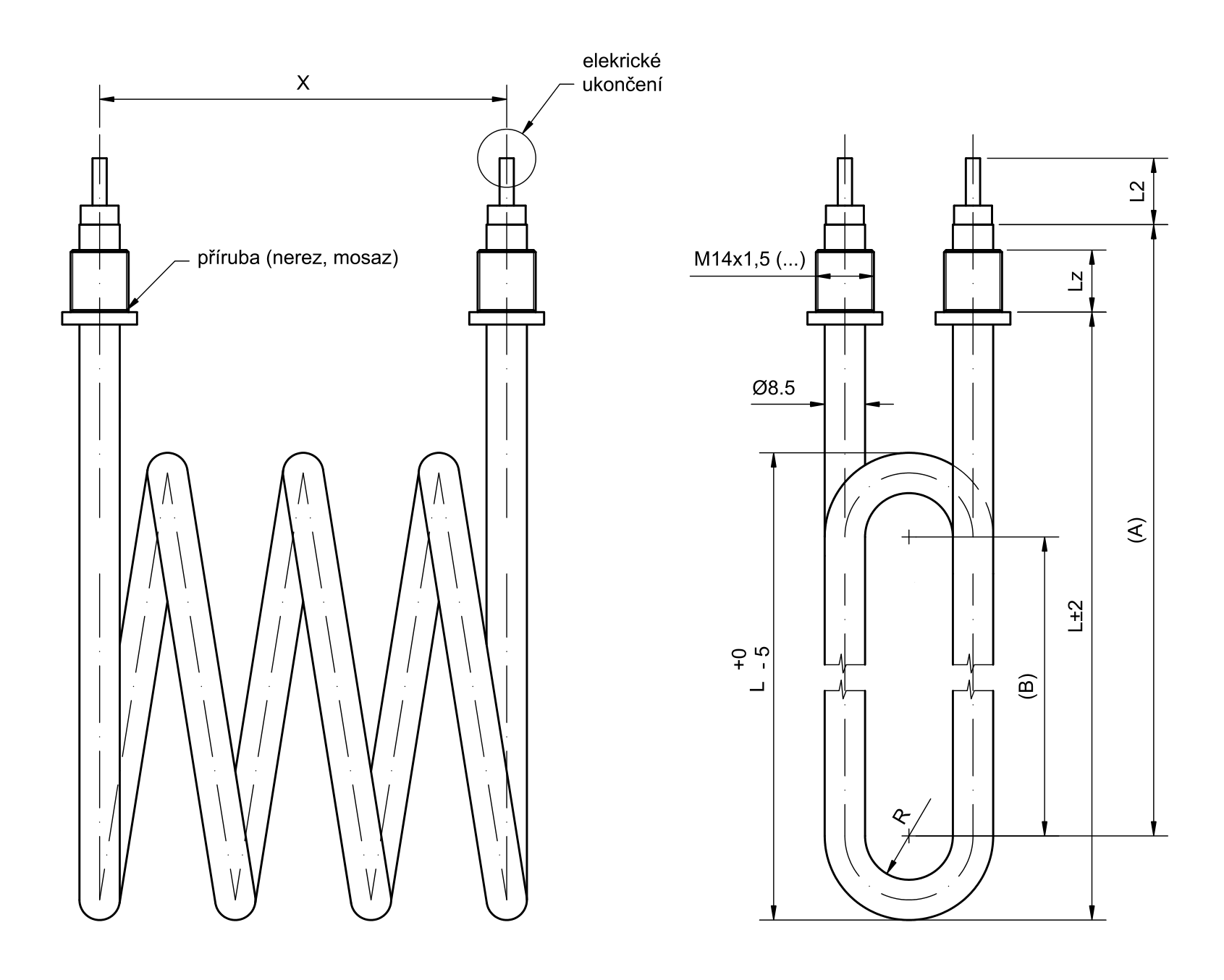

Típus 01040

Típus 01040

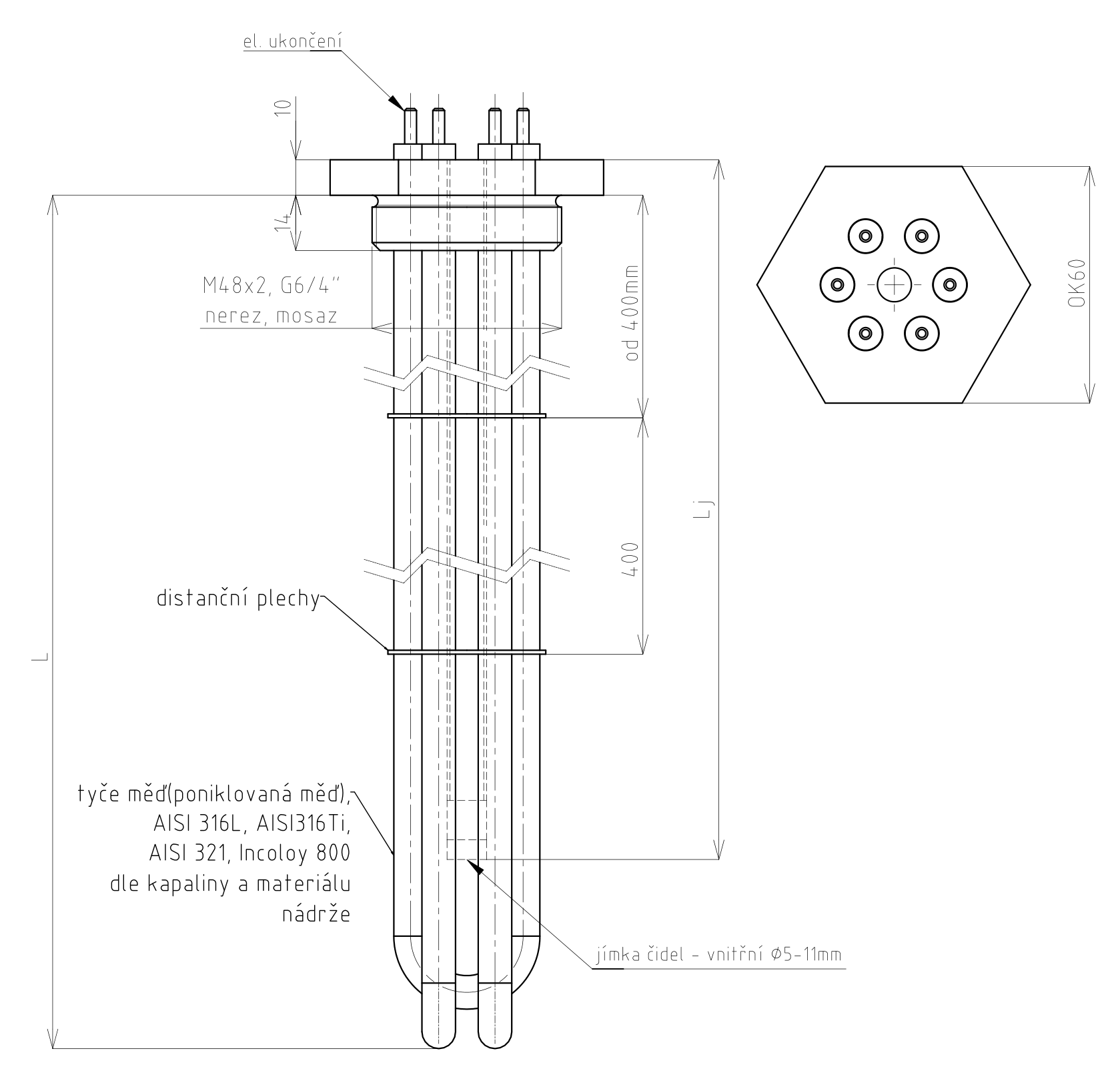

Típus 11031

Típus 11031

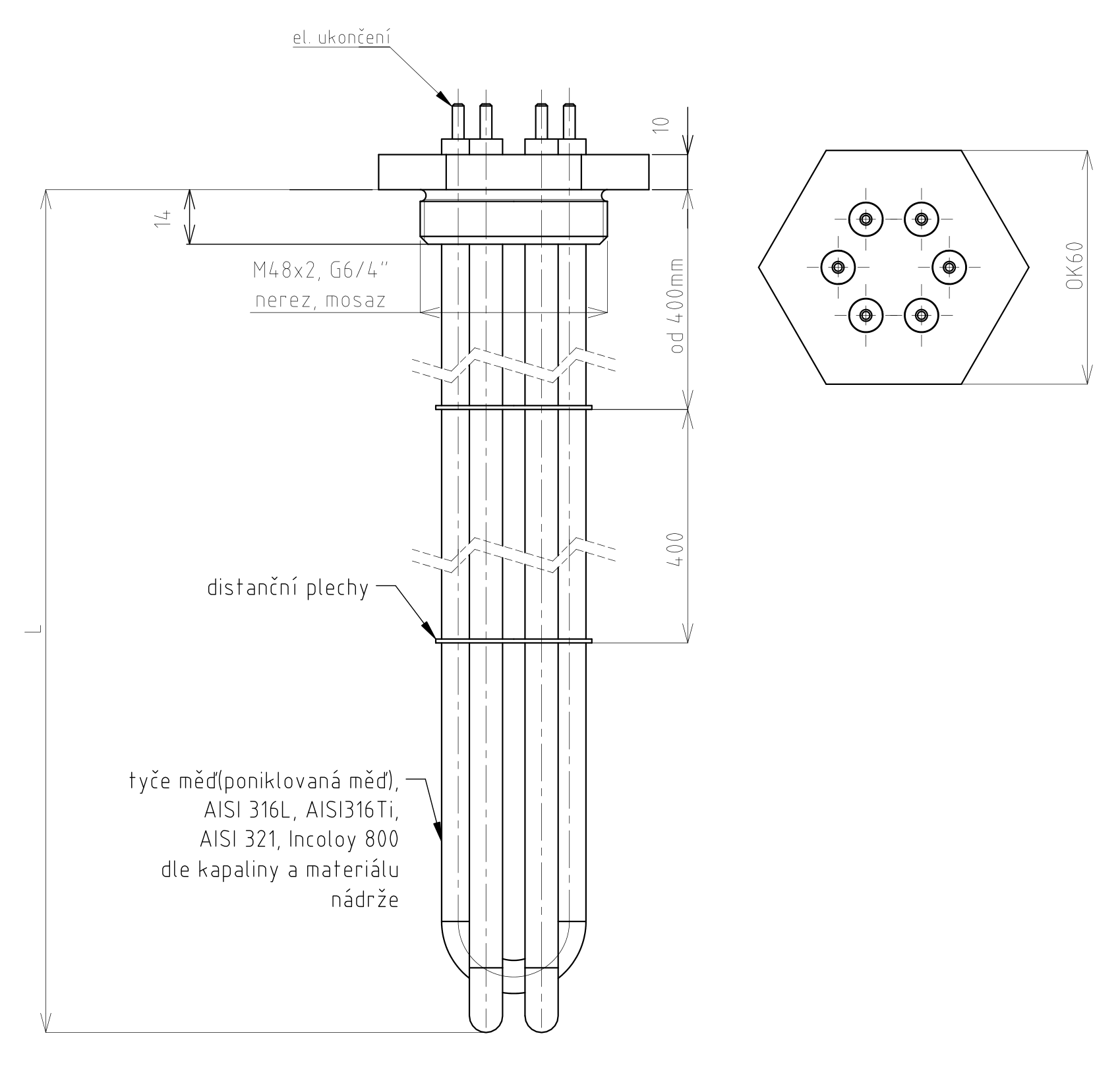

Típus 11120

Típus 11120


+420 581 626 366 info@etto.cz
CZ SK EN DE HU PL
