Standardní způsoby uchycení topných patron (příruby)

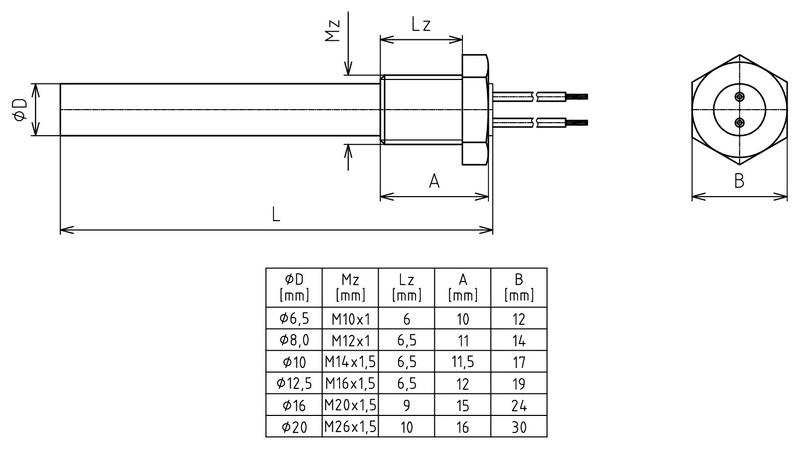

1) Provedení : Patrona se závitovou přírubou.
Standardní délka  netopící zóny  na straně vývodů je standardně 15-21mm dle průměru a typu patrony. Tolerance délky +0/-2%.

standardni-zpusoby-uchyceni-patron-priruby-04

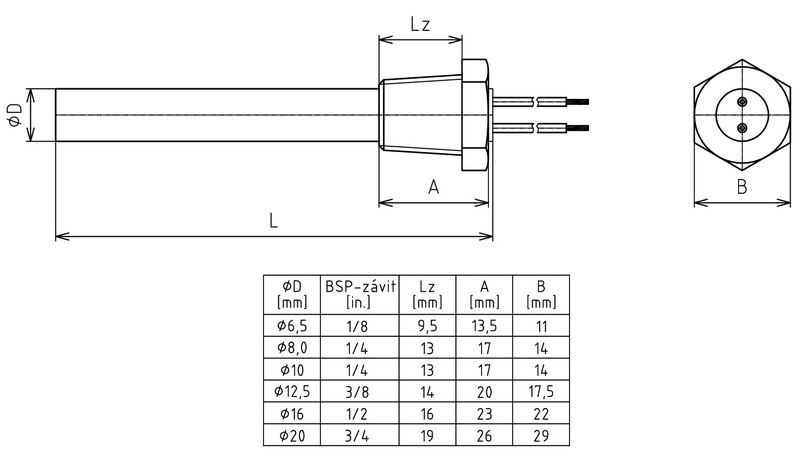

2) Provedení: Patrona s přírubou s kuželovým závitem ( místo BSP závitu je možný NPT závit).
Délka  netopící zóny  na straně vývodů je standardně o 5mm delší než délka příruby. Tolerance délky +0/-2%.

standardni-zpusoby-uchyceni-patron-priruby-03

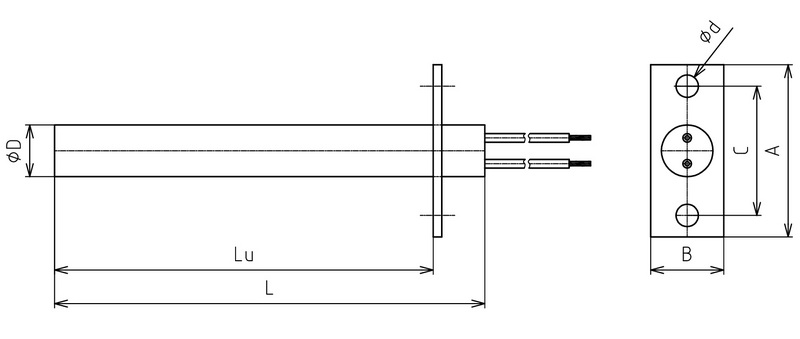

3) Provedení : Patrona s plochou přírubou.
Příruba může být umístěna libovolně v netopící zóně na straně vývodů. Nutné specifikovat při objednávce.

standardni-zpusoby-uchyceni-patron-priruby-01

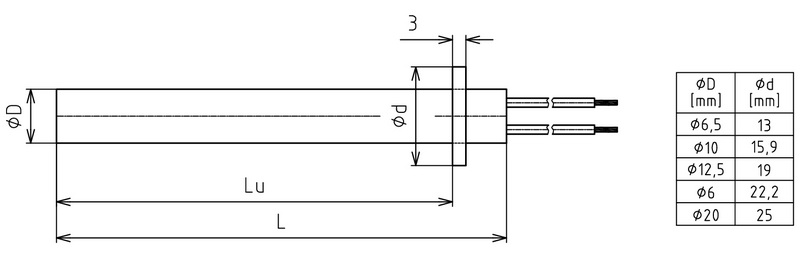

4) Provedení: Patrona s vymezovacím kroužkem.
Vymezovací kroužek může být umístěn libovolně v netopící zóně na straně vývodů. Nutné specifikovat při objednávce.

standardni-zpusoby-uchyceni-patron-priruby-02
