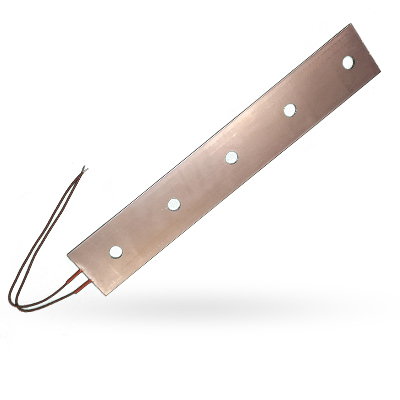

Plochá topná tělesa se slídovou izolací



Vyrábíme plochá topná slídová tělesa dle požadavků zákazníků.

Plochá slídová tělesa se téměř výhradně používají ke kontaktnímu ohřevu v průmyslových aplikacích.



Standardní způsoby elektrického připojení

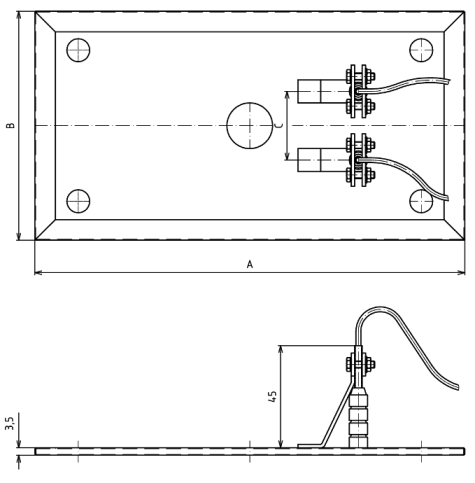

1) Varianta provedení vývodů 1 (vývody orientované kolmo k ploše tělesa)

  • Vodiče se silikonovou izolací a měděným pocínovaným jádrem (maximálně do 180°C).
  • Vodiče s teflonovou izolací a měděným pocínovaným  jádrem (maximálně do 205°C).
  • Vodiče s teflonovou izolací a niklovým jádrem (maximálně do 260°C).
  • Vodiče se sklotextilní izolací a niklovým jádrem (maximálně do 350°C).
  • Vodiče s minerální izolací a niklovým jádrem (maximálně do 450°C).

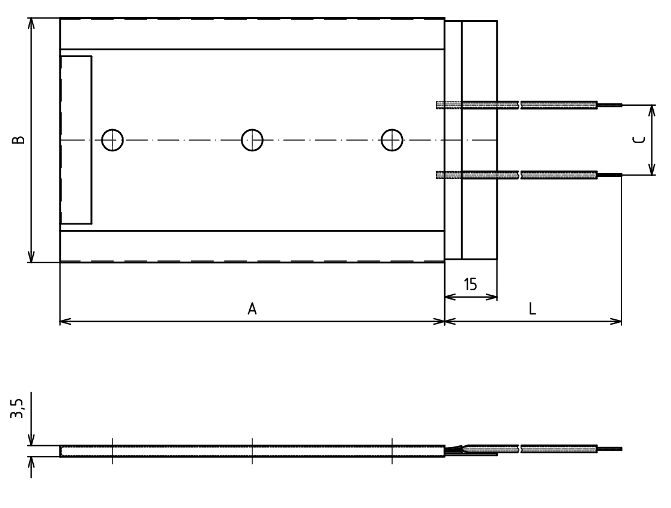

P1 2) Varianta provedení vývodů 2 (vývody v rovině tělesa)

  • Niklové lanko s sklotextilní hadičku (maximálně do 250°C).
  • Vodiče s teflonovou izolací a niklovým jádrem (maximálně do 260°C).
  • Vodiče se sklotextilní izolací a niklovým jádrem (maximálně do 350°C).
  • Vodiče s minerální izolací a niklovým jádrem (maximálně do 450°C).

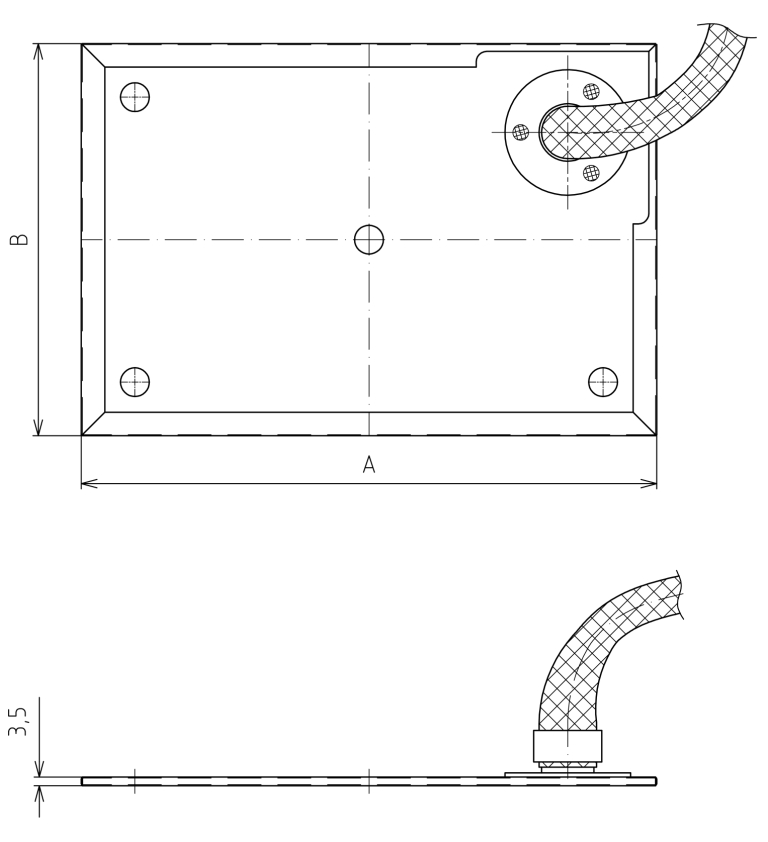

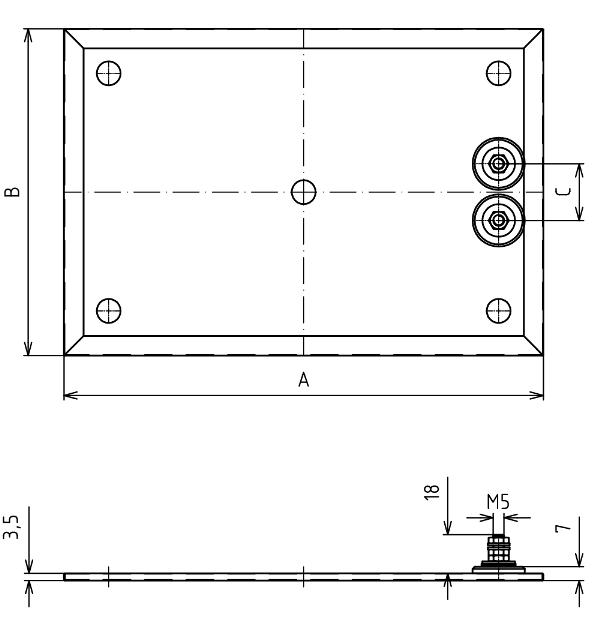

10-slidova-izolace-a 3) Varianta provedení vývodů 3 (svorníky M5): 10-slidova-izolace-b 4) Varianta provedení vývodů 4  – (vývody opatřeny kovovým opletem):

  • Vodiče se sklotextilní izolací a niklovým jádrem (maximálně do 350°C).
  • Vodiče s minerální izolací a niklovým jádrem (maximálně do 450°C).

10-slidova-izolace-c1

Specifikace

Standardní tloušťka tělesa: 4 mm +/-0,5

Tolerance příkonu:  +10%/-10% (měřeno za pracovní teploty).

Provozní napětí:  12V – 400V

 Materiál pláště: AISI 304, mosaz,  ocel.

Maximální doporučené měrné zatížení  plochých těles se slídovou izolací: 3-4W/cm(závisí na rozměrech tělesa, a pracovní teplotě a materiálu ohřívaného dílu).

Maximální doporučená pracovní teplota: 300°C ( dle rozměrů tělesa, měrného zatížení, způsobu přitlačení a ohřívaném materiálu). Možnosti zabudování termočlánku typu „K“ a „J“.
