Topné pásy se slídovou izolací



Vyrábíme topné slídové pásy na ohřev válcových ploch, nebo  ploch jiných než kruhových profilů, dle požadavků zákazníka.  Vhodné pro  ohřev  ploch  menších rozměrů, a nebo naopak velkých rozměrů v případech kombinace parametrů příkon vs. napětí, kdy keramické topné pásy nejsou z technologických důvodů  vhodné. Dle velikosti ohřívané plochy mohou být jednodílné nebo dvoudílné. Topné pásy se  vyrábí dle povahy aplikace   s vnitřní topnou plochou (stahovací), nebo  s vnější topnou plochou (roztahovací).



Specifikace

Minimální průměr válcové plochy: 25 mm

Tolerance příkonu:  +10%/-10% (měřeno za pracovní teploty).

Provozní napětí:  12V – 400V

Materiál pláště: AISI 304, mosaz,  ocel.

Maximální doporučené měrné zatížení  slídových pásů: 3-6W/cm(závisí na rozměrech pásu, pracovní teplotě a materiálu ohřívaného dílu).

Maximální doporučená pracovní teplota: 350°C

Volitelné radiální, tangenciální nebo axiální elektrického připojení.

Možnosti zabudování termočlánku typu „K“ a „J“.

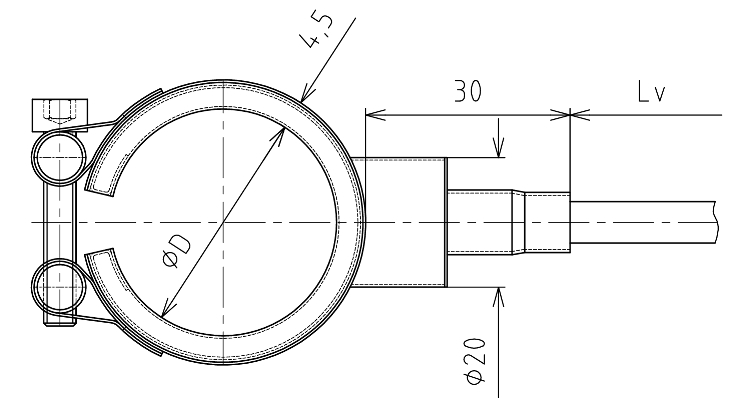

Topný slídový pás (obojek) jednodílný:

07-pasy-se-slidovou-izolaci

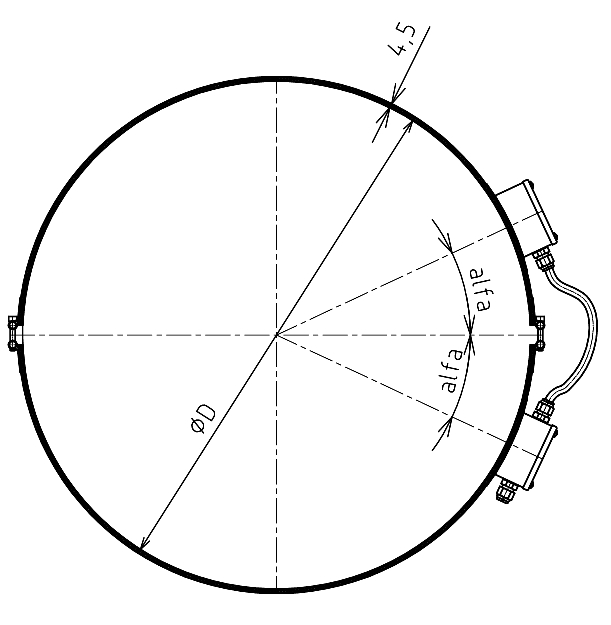

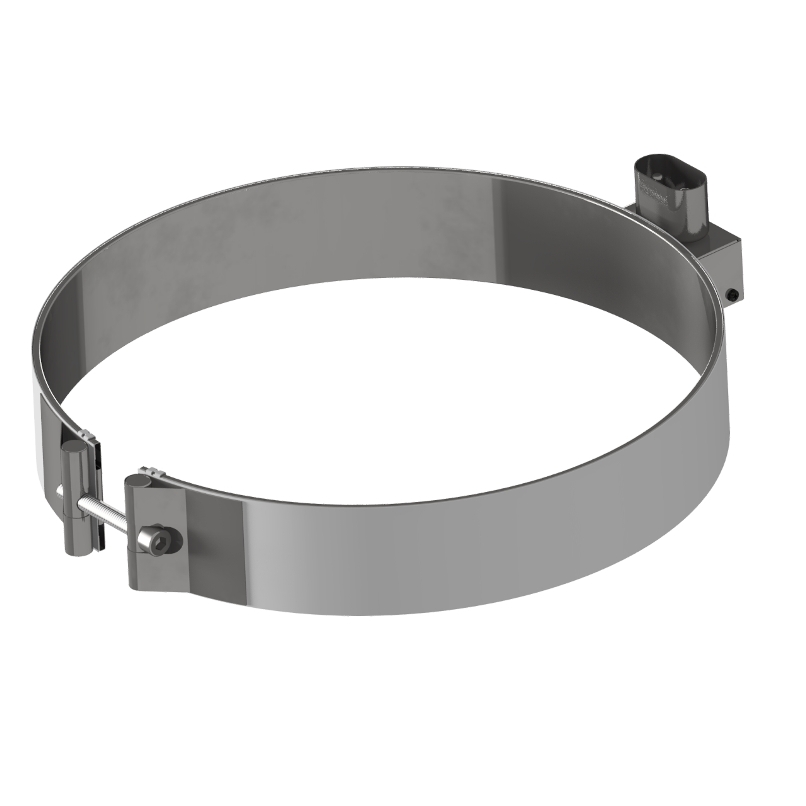

Topný slídový pás dvoudílný:

Topné pásy se slídovou izolací

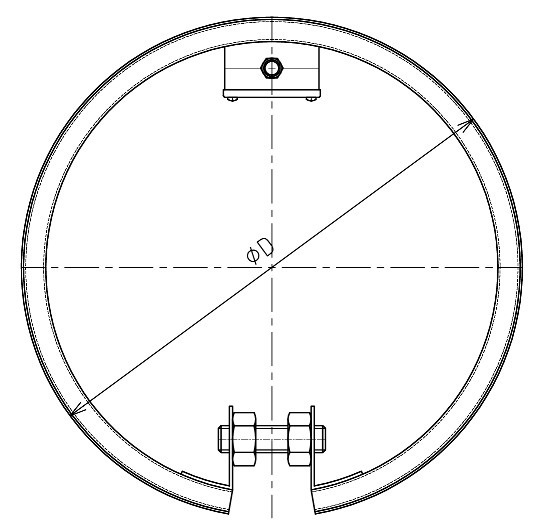

Slídový pás s vnější topnou plochou (roztahovací) :

07-pasy-se-slidovou-izolaci-c







  • Prvky pro uchycení čidel teplotní regulace na topných pásech – ke stažení v PDF

061



Montáž

Před zabudováním topného pásu musí být válcová plocha hladká bez výstupků, dokonale zbavena mastnot, zoxidovaných částí kovů a jiných nečistot.

Při montáži musí být zajištěno, aby topný pás dostatečnou silou obepínal válcovou plochu. Dotažení mírně zesílit po cca 15min, 1h a 8h provozu.
