Topná tělesa trubková plochá



Topná tělesa trubková plochá (ploché topné tyče) jsou díky proveditelnosti tvarování vhodné pro širokou škálu aplikací. Možnost jedno i dvou koncového ukončení tyčí, nebo umístění termočlánku uvnitř tyče viz.  varianty zapojení u jednotlivých profilů tyčí.

Vyráběné profily: 12×6.5mm; 12×6.3mm; 21×6.5mm; 17.2×5.5mm; 16×6.5mm; 13.5x5mm; 11.5×4.5; 10.5×3.8mm; 7.2×2.7mm; 4.2×2.2mm.



Specifikace plochých topných tyčí

Profil [mm] 7.2×2.7 10.5×3.8 11×4.1 11.5×4.5 12×6.5
(12.5×6.3)
13.5×5 16×6.5 17.2×5.5 21×6.5
Max.  napětí 240V         240V          400V      400V         400V        400V 400V 400V 400V
Max. proud  na jednu spirálu 10A 12A 16A 16A 16A 12A 16A 16A 16A
Max.  délka [m] 3 m 3 m 6 m 6 m 10 m  10 m 10 m 10 m 6 m
Tolerance délky tyče [mm] +0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
Tolerance šířky profilu [mm] +0
-0.2
+0.3
-0.3
+0.1
-0.5
+0
-0.6
+0
-0.3
+1
-0.5
+0.4
-0.3
+0.3
-0.3
+0.3
-0.2
Tolerance tloušťky profilu[mm] +0.15
-0.15
+0.2
-0.1
+0.15
-0.15
+0.2
-0.2
+0
-0.3
+0.5
-0.3
+0.15
-0.4
+0.3
-0.1
+0.1
-0.3

Hodnota maximálně doporučeného elektrického proudu neplatí pro všechny typy vývodů. Tolerance příkonu:

  • +5%/-10%  nad 200W jmenovitého příkonu (měřeno při pracovní teplotě).
  • +10%/-10%  do 25W – 200W jmenovitého příkonu (měřeno při pracovní teplotě).

Materiál pláště a doporučené měrné zatížení topných tyčí (W/cm2) se stanovuje dle pracovních podmínek tělesa (viz. Ohřev plynů, kapalin a pevných látek). Používané materiály pláště: AISI 304, AISI 321, AISI 316L, AISI 316Ti, INCOLOY 800, ocel 11 353, měď, hliník (všechny uvedené materiály jsou okamžitě dostupné nebo z technologického hlediska aplikovatelné pouze pro profily 12.5mm x 6.3mm a 12mm x 6.5mm). U aplikací k ohřevu plynů možnost ovinu profilů 12.5×6.3; 12×6.5 nerezovou páskou zvětšující plochu přestupu tepla do prostoru a tím i životnost tyče, popřípadě maximální doporučenou hodnotu měrného zatížení tyče pro specifikované pracovní podmínky (viz. Ohřev plynů). Pro více informací nebo v případě požadavku jiných parametrů než výše uvedených nás kontaktujte.

Standardně užívané způsoby tmelení trubkových těles

Polyuretanový tmel (do 135 °C) – používá se  u těles s nízkou pracovní teplotou, např. ohřev vody.

Epoxid (do 146 °C)  – vykazuje vyšší mechanickou odolnost oproti polyuretanovým tmelům. Vysoká chemická odolnost vůči kyselinám a louhům.

Silikonový tmel (garance do 275 °C) –  tělesa na vzduch. Není  vhodný pro aplikace s požadavkem na zvýšenou odolností tyčí proti vlhkosti.

Vysokoteplotní  epoxid   –  vzduch a kapaliny do 250 °C. Vysoká chemická odolnost vůči kyselinám a louhům.

Keramický tmel (do 1500 °C) – aplikace s vysokými pracovními teplotami. Není  vhodný pro aplikace s požadavkem na zvýšenou odolností tyčí proti vlhkosti.

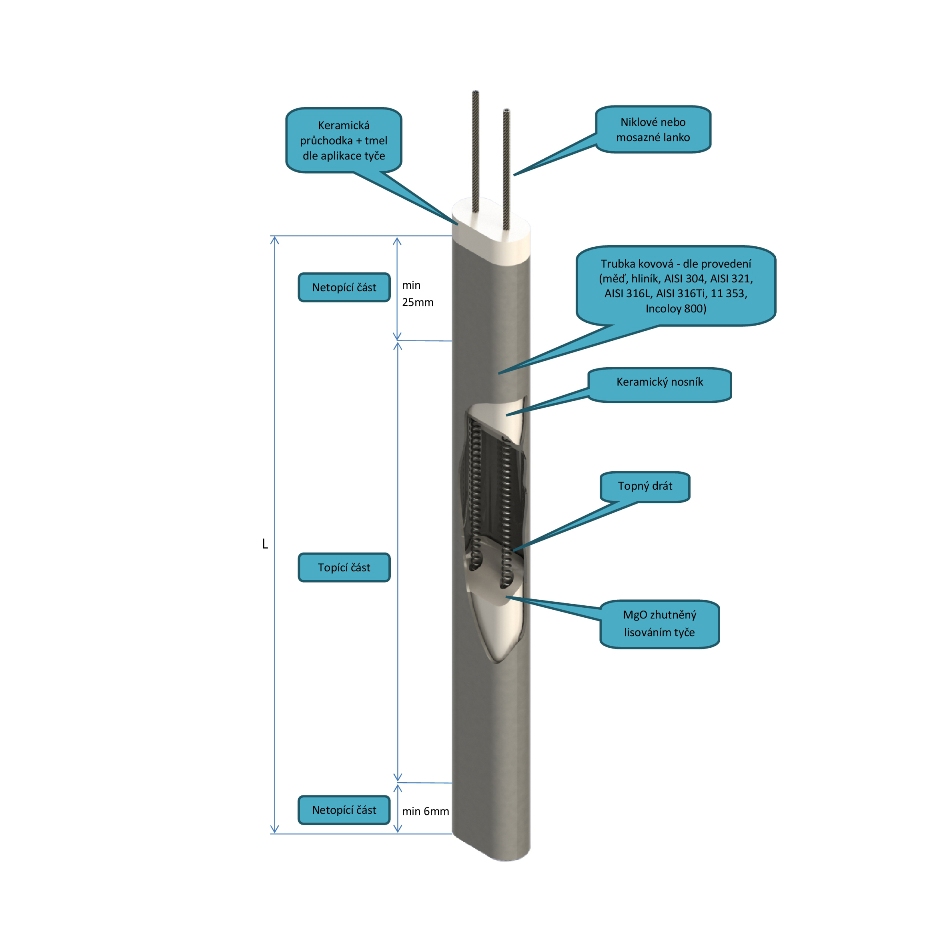

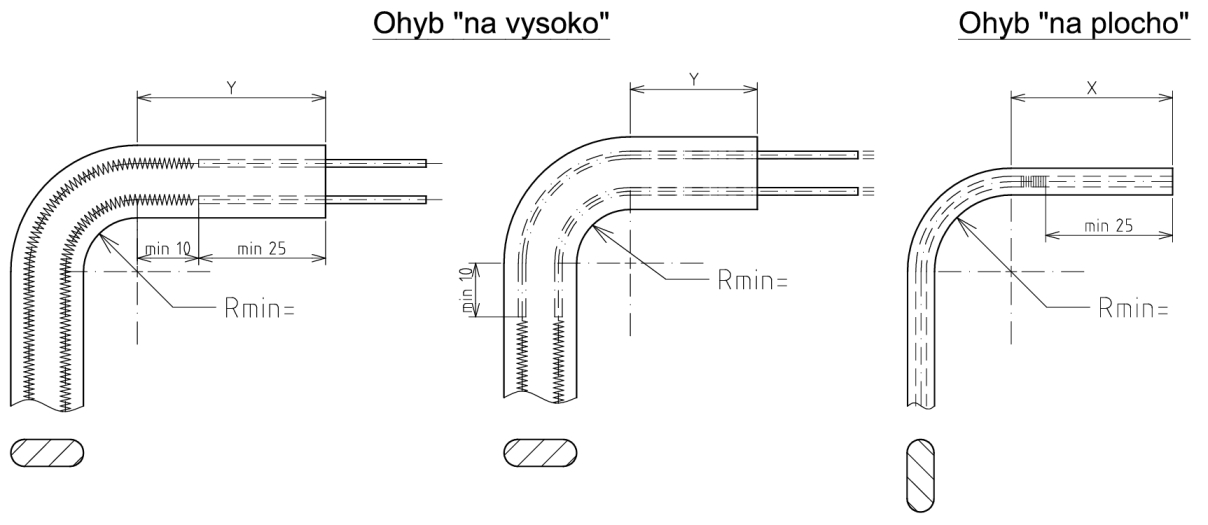

Konstrukční omezení

06-b

Profil tyče (mm) 7.2×2.7 10.5×3.8
(11×4.1)
11.5×4.5 12×6.5
(12.5×6.3)
13.5×5 16×6.2
(17.2×5.5)
21×6.5
Min. poloměr ohybu „na plocho“ Rpmin (mm) 10 10 10 10 10 13 18
Min. poloměr ohybu „na vysoko“ Rvmin (mm) 15 15 15 15 20 20 75
X (mm) 13 20 25 10 10 10 50
Y (mm) 25 25 30 30 30 40 60

Varianty zapojení

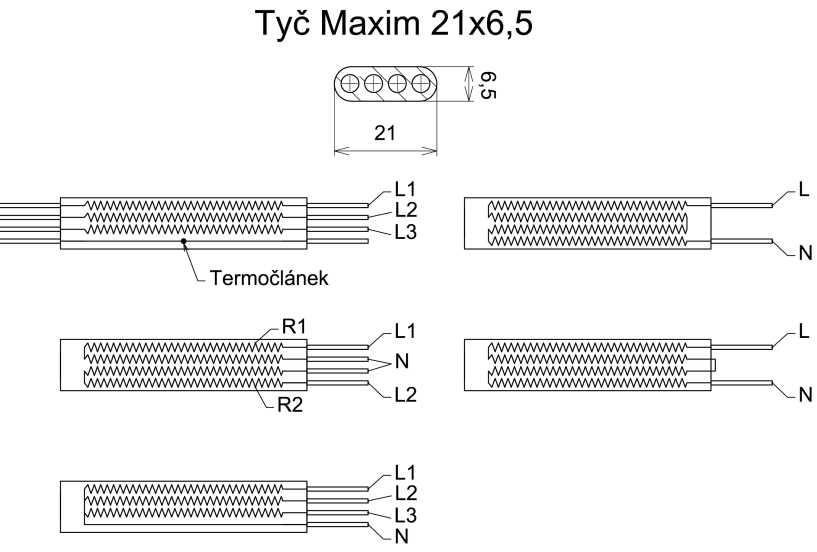

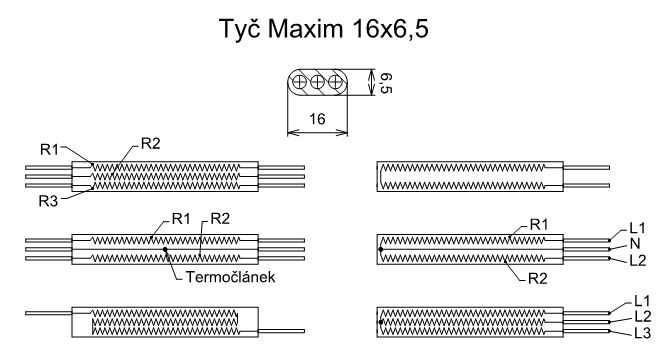

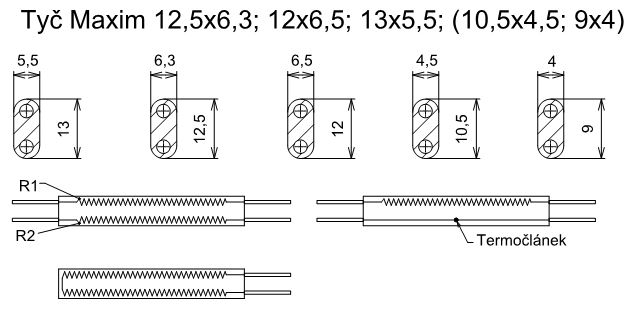

06-a-1 06-a-2 maxim_22x65

Standardní způsoby elektrického připojení – plochá trubková tělesa

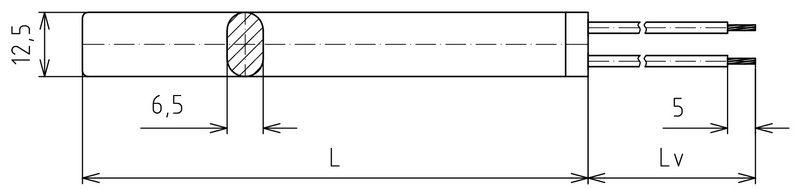

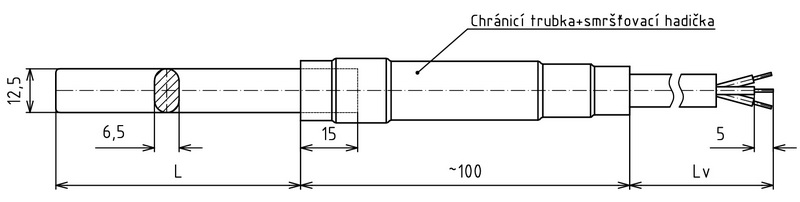

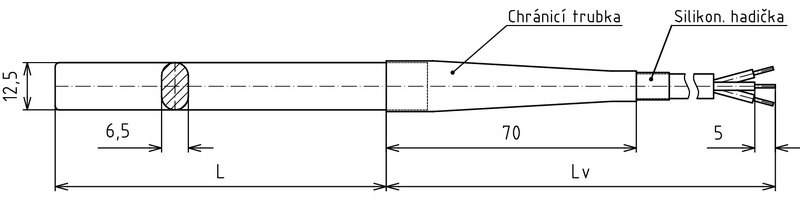

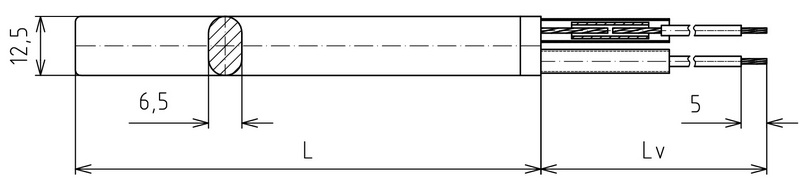

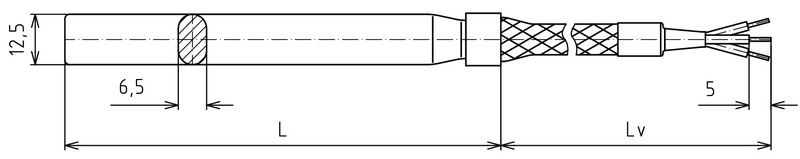

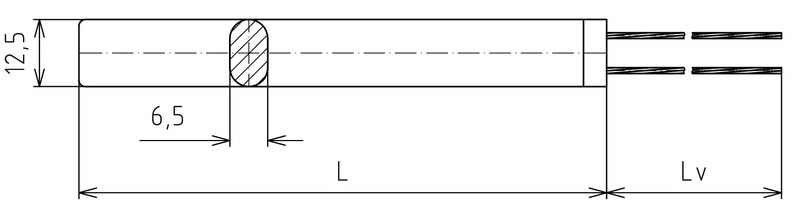

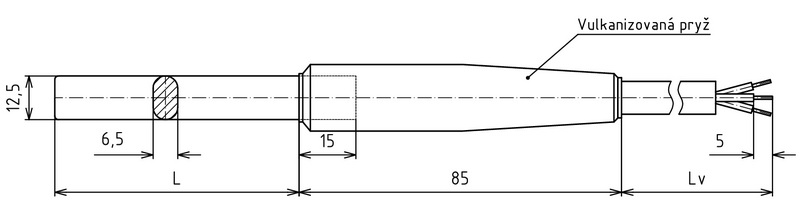

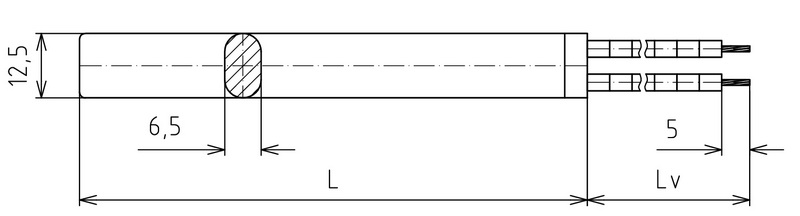

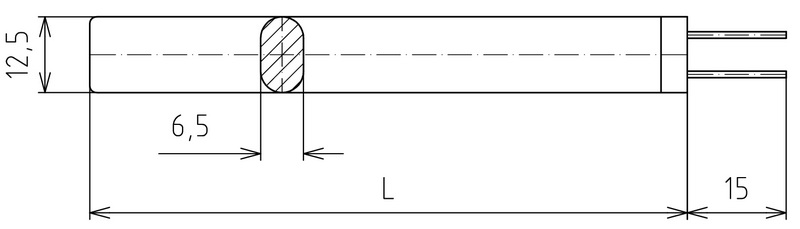

1) Provedení vývodů: Niklová (mosazná) lanka. Aplikovatelné u všech nabízených profilů plochých topných tyčí. pripojeni-trubkova-plocha-telesa-01 2) Provedení vývodů: Vývody s izolací napojeny vně topné tyče. Aplikovatelné u všech nabízených profilů plochých topných tyčí. Vodiče se PVC izolací a měděným jádrem (maximálně do70°C). Vodiče se silikonovou izolací a měděným pocínovaným jádrem (maximálně do 180°C). Vodiče s teflonovou izolací a měděným pocínovaným jádrem (maximálně do 205°C). Vodiče s teflonovou izolací a niklovým jádrem (maximálně do 260°C). Vodiče se sklotextilní izolací a niklovým jádrem (maximálně do 350°C). Vodiče s minerální izolací a niklovým jádrem (maximálně do 450°C). Možnost použití epoxidové zálivky (teplota v místě zálivky maximálně 250°C) – odolné vlhkosti a kontaminaci oleji apod. pripojeni-trubkova-plocha-telesa-02 3) Provedení vývodů: Niklová lanka s keramickou izolací (maximálně do 450°C). Aplikovatelné u všech nabízených profilů plochých topných tyčí. pripojeni-trubkova-plocha-telesa-03 4) Provedení vývodů: Niklový drát. Možnost použití epoxidové zálivky (teplota v místě zálivky maximálně 250°C) – odolné vlhkosti a kontaminaci oleji apod. Aplikovatelné u všech nabízených profilů plochých topných tyčí. pripojeni-trubkova-plocha-telesa-04 5) Provedení vývodů: Vodotěsné a proti poškození častým ohýbáním odolné napojení kabelu. Třížilový kabel s gumovou izolací a měděným jádrem (maximálně do 60°C). Není aplikovatelné u profilů plochých topných tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-05 6) Provedení vývodů: Napojení třížilového kabele. Třížilový kabel s gumovou izolací a měděným jádrem (maximálně do 60°C). Třížilový kabel s PVC izolací a měděným jádrem (maximálně do 70°C). Není aplikovatelné u profilů plochých topných tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-06 7) Provedení vývodů: Třížilový kabel se silikonovou izolací a měděným pocínovaným jádrem (maximálně do 180°C). Není aplikovatelné u profilů plochých topných tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-07 8) Provedení vývodů: Vodič se sklotextilní izolací zapuštěnou to topné tyče a niklovým jádrem (maximálně do 350°C). Aplikovatelné pouze u profilů plochých topných tyčí 12mm x 6.5mm a 12.5mm x 6.3mm. pripojeni-trubkova-plocha-telesa-08 9) Provedení vývodů: Tyč profilu 12 x 6.5mm, 12.5 x 6.3mm nebo 13 x 5.5mm -Trojžilový kabel s kovovým opletem a sklotextilní izolací a niklovým jádrem (maximálně do 350°C). Není aplikovatelné u profilů plochých topných tyčí 9mm x 4mm, 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-09

Maximální provozní teplota 550°C. Topný profil je dodáván v konkrétních délkách a výkonech. Vyrábí se i  ve variantě se zabudovaným termočlánkem typ J. Pro Vaši aplikaci vybírejte z rozměru dle tabulky:

Napětí [V] Výkon [W] Délka [mm]
230 225 260
230 250 310
230 290 360
230 330 410
230 400 460
230 350 525
230 470 560
230 550 660
230 620 760
230 700 860
230 800 960
230 950 1160
