Vyhrievacie telesá rúrková plochá



Vyhrievacie telesá rúrkové plochá (ploché vyhrievacie tyče) sú vďaka uskutočniteľnosti tvarovanie vhodné pre širokú škálu aplikácií. Možnosť jedno aj dvoch koncového ukončenie tyčí, alebo umiestnenie termočlánku vnútri tyče viď. varianty zapojenia pri jednotlivých profilov tyčí.

Vyrábané profily: 12×6.5mm; 12×6.3mm; 21×6.5mm; 17.2×5.5mm; 16×6.5mm; 13.5x5mm; 11.5×4.5; 10.5×3.8mm; 7.2×2.7mm; 4.2×2.2mm.



Špecifikácie plochých vyhrievacích tyčí

Profil tyče [mm] 7.2×2.7 10.5×3.8 11×4.1 11.5×4.5 12×6.5
(12.5×6.3)
13.5×5 16×6.5 17.2×5.5 21×6.5
Max. napätie 240V         240V          400V      400V         400V        400V 400V 400V 400V
Max. prúd na jednu špirálu 10A 12A 16A 16A 16A 12A 16A 16A 16A
Max. dĺžka [m] 3 m 3 m 6 m 6 m 10 m 10 m 10 m 10 m 6 m
Tolerancia dĺžky tyče [mm] +0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
+0
-2
Tolerancia šírky profilu [mm] +0
-0.2
+0.3
-0.3
+0.1
-0.5
+0
-0.6
+0
-0.3
+1
-0.5
+0.4
-0.3
+0.3
-0.3
+0.3
-0.2
Tolerancia hrúbky profilu [mm] +0.15
-0.15
+0.2
-0.1
+0.15
-0.15
+0.2
-0.2
+0
-0.3
+0.5
-0.3
+0.15
-0.4
+0.3
-0.1
+0.1
-0.3

Hodnota maximálne odporúčaného elektrického prúdu neplatí pre všetky typy vývodov.Tolerance příkonu:

  • +5%/-10%  nad 200W jmenovitého příkonu (měřeno při pracovní teplotě).
  • +10%/-10%  do 25W – 200W jmenovitého příkonu (měřeno při pracovní teplotě).

Materiál plášťa a odporúčané merné zaťaženie vyhrievacích tyčí (W / cm2) sa stanovuje podľa pracovných podmienok telesa (viď. Ohrev plynov, kvapalín a pevných látok). Používané materiály plášťa: AISI 304, AISI 321, AISI 316L, AISI 316Ti, INCOLOY 800, ocel 11 353, meď, hliník (všetky uvedené materiály sú okamžite dostupné alebo z technologického hľadiska aplikovateľné len pre profily 12.5mm x 6.3mm a 12mm x 6.5mm). U aplikácií k ohrevu plynov možnosť ovinu profilov 12.5×6.3; 12×6.5 nerezovou páskou zväčšujúci plochu prestupu tepla do priestoru a tým aj životnosť tyče, poprípade maximálnu odporúčanú hodnotu merného zaťaženia tyče pre špecifikované pracovné podmienky (viď. Ohrev plynov). Pre viac informácií alebo v prípade požiadavky iných parametrov ako vyššie uvedených nás kontaktujte.

Štandardne používané spôsoby tmelenie rúrkových telies

Polyuretánový tmel (do 135 ° C)– používa sa u telies s nízkou pracovnou teplotou, napr. Ohrev vody.

Epoxid (do 146 ° C)  – vykazuje vyššiu mechanickú odolnosť oproti polyuretánovým tmelom. Vysoká chemická odolnosť voči kyselinám a lúhom.

Silikónový tmel (garancia do 275 ° C) – telesa na vzduch. Nie je vhodný pre aplikácie s požiadavkou na zvýšenou odolnosťou tyčí proti vlhkosti.

Vysokoteplotné epoxid   – vzduch a kvapaliny do 250 ° C. Vysoká chemická odolnosť voči kyselinám a lúhom.

Keramický tmel (do 1500 ° C) – aplikácie s vysokými pracovnými teplotami. Nie je vhodný pre aplikácie s požiadavkou na zvýšenou odolnosťou tyčí proti vlhkosti.

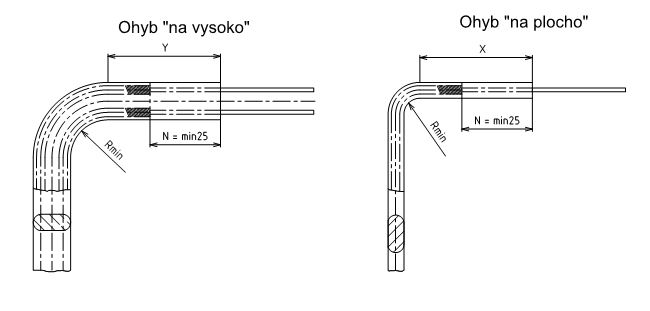

konštrukčné obmedzenia

06-b

Profil tyče (mm) 7.2×2.7 10.5×3.8
(11×4.1)
11.5×4.5 12×6.5
(12.5×6.3)
13.5×5 16×6.2
(17.2×5.5)
21×6.5
Min. polomer ohybu „na plocho“ Rpmin (mm) 10 10 10 10 10 13 18
Min. polomer ohybu „na vysoko“ Rvmin (mm) 15 15 15 15 20 20 75
X (mm) 13 20 25 10 10 10 50
Y (mm) 25 25 30 30 30 40 60

varianty zapojenia

06-a-1 06-a-2 maxim_22x65

Štandardné spôsoby elektrického pripojenia – plochá trubkové telesá

1) Prevedenie vývodov: Niklová (mosadzná) lanka. Aplikovateľné u všetkých ponúkaných profilov plochých vyhrievacích tyčí. pripojeni-trubkova-plocha-telesa-01 2) Prevedenie vývodov: Vývody s izoláciou napojené mimo vyhrievacej tyče. Aplikovateľné u všetkých ponúkaných profilov plochých vyhrievacích tyčí. Vodiče sa PVC izoláciou a medeným jadrom (maximálne do70 ° C). Vodiče so silikónovou izoláciou a medeným pocínovaným jadrom (maximálne do 180 ° C). Vodiče s teflónovou izoláciou a medeným pocínovaným jadrom (maximálne do 205 ° C). Vodiče s teflónovou izoláciou a niklovým jadrom (maximálne do 260 ° C). Vodiče sa sklotextilnou izoláciou a niklovým jadrom (maximálne do 350 ° C). Vodiče s minerálnou izoláciou a niklovým jadrom (maximálne do 450 ° C). Možnosť použitia epoxidové zálievky (teplota v mieste zálievky maximálne 250 ° C) – odolné vlhkosti a kontaminácii olejmi a pod. pripojeni-trubkova-plocha-telesa-02 3) Prevedenie vývodov: Niklová lanka s keramickou izoláciou (maximálne do 450 ° C).Aplikovateľné u všetkých ponúkaných profilov plochých vyhrievacích tyčí. pripojeni-trubkova-plocha-telesa-03 4) Prevedenie vývodov: Niklový drôt. Možnosť použitia epoxidové zálievky (teplota v mieste zálievky maximálne 250 ° C) – odolné vlhkosti a kontaminácii olejmi a pod. Aplikovateľné u všetkých ponúkaných profilov plochých vyhrievacích tyčí. pripojeni-trubkova-plocha-telesa-04 5) Prevedenie vývodov: Vodotesné a proti poškodeniu častým ohýbaním odolné napojenie kábla. Trojžilový kábel s gumovou izoláciou a medeným jadrom (maximálne do 60 ° C). Nie je aplikovateľné u profilov plochých vyhrievacích tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-05 6) Prevedenie vývodov: Zapojenie trojžilového kábla. Trojžilový kábel s gumovou izoláciou a medeným jadrom (maximálne do 60 ° C). Trojžilový kábel s PVC izoláciou a medeným jadrom (maximálne do 70 ° C). Nie je aplikovateľné u profilov plochých vyhrievacích tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-06 7) Prevedenie vývodov: Trojžilový kábel so silikónovou izoláciou a medeným pocínovaným jadrom (maximálne do 180 ° C). Nie je aplikovateľné u profilov plochých vyhrievacích tyčí 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-07 8) Prevedenie vývodov: Vodič sa sklotextilnou izoláciou zapustenou to vyhrievacie tyče a niklovým jadrom (maximálne do 350 ° C). Aplikovateľné len u profilov plochých vyhrievacích tyčí 12mm x 6.5mm a 12.5mm x 6.3mm. pripojeni-trubkova-plocha-telesa-08 9) Prevedenie vývodov: Tyč profilu 12 x 6.5mm, 12.5 x 6.3mm alebo 13 x 5.5mm -Trojžilový kábel s kovovým opletením a sklotextilná izoláciou a niklovým jadrom (maximálne do 350 ° C). Nie je aplikovateľné u profilov plochých vyhrievacích tyčí 9mm x 4mm, 16mm x 6.5mm a 22mm x 6.5mm. pripojeni-trubkova-plocha-telesa-09
