Vysocezatížené topné patrony s termočlánkem a PT100

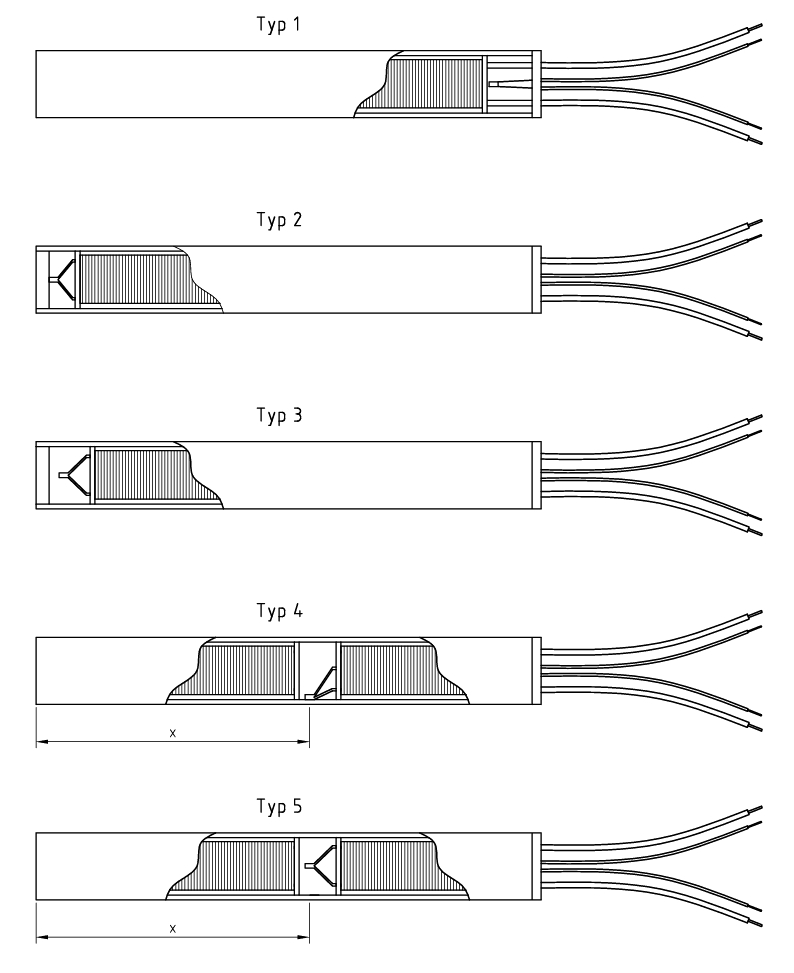

Pokud je termočlánek izolovaný od pláště topné patrony je nutné uzemnění topné patrony na straně regulace. Standardní způsoby umístění termočlánku u vysoko-zatížených patron je znázorněno na obrázku.

Typ 4 – ukostřený termočlánek uprostřed patrony lze provést jen u patrony o  průměru 10mm a více.

Topné patrony o průměru 10mm a více, lze vyrobit i s teplotním senzorem PT100, který je umístěn na začátku nebo na konci patrony.

Standardní typy termočlánků:

J – -20 °C – 750 °C Železo – magnetický  – kladný pól.
Měď/nikl – nemagnetický  – záporný pól.
K – -20 °C – 1 250 °C Nikl/chrom – nemagnetický –   kladný pól.
Nikl/hliník – magnetický – záporný pól.
