Katalógové ohrievače vzduchu
Ohrievač SKORPION™
Regulátory a príslušenstvo
Na stiahnutie
Ostatné informácie

Tutco SureHeat – technológia horúceho vzduchu, katalóg

Series I, II, III — kompaktné ohrievače z kremenného skla

Lacné aplikácie na bodový ohrev
Kremenná izolačná trubica
Otvorený koniec alebo tryska
Jednofázové

Výkon: 0,6 – 2,4 kW
Max. teplota: 871 °C
Max. tlak: 0,5 bar
S dúchadlom: Nie

Hot Air Tools — kompaktné oceľové s termočlánkom

Kompaktné rozmery
Zabudovaný termočlánok typu K
Presná regulácia teploty ±1 °F
Jednofázové

Výkon: 1,5 – 3,5 kW
Max. teplota: 760 °C
Max. tlak: 4 bar
S dúchadlom: Nie

Serpentine II Triple Pass

Trojitý výmenník tepla (Triple Pass)
Vyššia bezpečnosť a účinnosť
Jednoduchý servis a výmena telesa
Jednofázové

Výkon: 2,0 – 3,6 kW
Max. teplota: 815 °C
Max. tlak: 1,7 bar
S dúchadlom: Nie

Serpentine VI Triple Pass

Trojitý výmenník tepla (Triple Pass)
Vyššia bezpečnosť a účinnosť
Jednoduchý servis a výmena telesa
Jednofázové

Výkon: 5,0 – 8,0 kW
Max. teplota: 815 °C
Max. tlak: 1,7 bar
S dúchadlom: Nie

Závitové potrubné ohrievače

Aplikácie pre vysoké tlaky
Voliteľné pripojenie napájania
Kritické vysokoteplotné procesy
Jedno- alebo trojfázové

Výkon: 1,6 – 24,0 kW
Max. teplota: 760 °C
Max. tlak: 10 bar
S dúchadlom: Nie

Ohrievače vzduchu typu Jet

Univerzálny jednofázový ohrievač
Dva zabudované termočlánky typu K
Zabudovaná ochrana proti prehriatiu
Jednofázové

Výkon: 3,0 – 8,0 kW
Max. teplota: 760 °C
Max. tlak: 4 bar
S dúchadlom: Áno

F074718
F074719

Ohrievače vzduchu typu Max

Univerzálny trojfázový ohrievač
Dva zabudované termočlánky typu K
Zabudovaná ochrana proti prehriatiu
Jedno- alebo trojfázové

Výkon: 6,0 – 36,0 kW
Max. teplota: 760 °C
Max. tlak: 4 bar
S dúchadlom: Áno

Ohrievače vzduchu typu Max HT

Vysokoteplotné aplikácie
Dva zabudované termočlánky typu K
Zabudovaná ochrana proti prehriatiu
Trojfázové

Výkon: 18,0 – 36,0 kW
Max. teplota: 900 °C
Max. tlak: 4 bar
S dúchadlom: Áno

Regulátory a príslušenstvo

Náhradné vyhrievacie telesá

Series I, II, III — kompaktné ohrievače z kremenného skla

Series I

Series I — univerzálny kompaktný elektrický ohrievač vzduchu s drôtovým telesom Serpentine™ v kremenikom skle. Vyhotovenie A (otvorená trubica) alebo B (tryska na bodový ohrev). Manuálna regulácia (otvorená slučka).

Č. dielu	Vyhotovenie	Max W	Max V	Max A	Dĺžka A	Priemer B
F010226	A	1050 W	180 V	5,83 A	6,88″ (175 mm)	0,41″ (10 mm)
F014372	A	1000 W	130 V	7,69 A	7,75″ (197 mm)	0,41″ (10 mm)
F014682	B	680 W	145 V	4,69 A	7,88″ (200 mm)	0,41″ (10 mm)
F014683	B	650 W	105 V	6,19 A	8,75″ (222 mm)	0,41″ (10 mm)

Series II

Series II — kompaktný ohrievač Serpentine™ s kratšou vyhrievacou dĺžkou pre aplikácie v obmedzenom priestore.

Č. dielu	Vyhotovenie	Max W	Max V	Max A	Dĺžka A	Priemer B
F016501	A	1125 W	130 V	8,65 A	3,88″ (98 mm)	0,41″ (10 mm)
F016503	A	850 W	80 V	10,62 A	3,88″ (98 mm)	0,41″ (10 mm)
F016502	B	600 W	95 V	6,32 A	4,88″ (124 mm)	0,41″ (10 mm)
F016504	B	650 W	70 V	9,29 A	4,88″ (124 mm)	0,41″ (10 mm)

Series III

Series III — výkonnejšia variant Series s väčším priemerom (15 mm) pre vyššie prúdenie vzduchu.

Č. dielu	Vyhotovenie	Max W	Max V	Max A	Dĺžka A	Priemer B
F017558	A	2050 W	160 V	12,81 A	6,88″ (175 mm)	0,59″ (15 mm)
F017575	B	1450 W	135 V	10,74 A	7,88″ (200 mm)	0,59″ (15 mm)

Hot Air Tools — kompaktné oceľové s termočlánkom

Hot Air Tools

Hot Air Tools — kompaktný jednofázový ohrievač s telom z nehrdzavejúcej ocele 304 a zabudovaným termočlánkom pre presné riadenie teploty. Tlak až 4 bar, teplota do 760 °C.

Číslo dielu	Max W	Max V	Max A
F068462	1,5 kW	120 V	12,5 A
F068463	2,0 kW	240 V	8,3 A
F068464	3,5 kW	240 V	14,6 A

Serpentine II Triple Pass

Serpentine II Triple Pass — modulárny ohrievač s telesom v puzdre výmenníka s trojitým prechodom. Bezpečný na dotyk (vonkajší plášť chladený vstupným vzduchom). Výmena v prevádzke.

Číslo dielu	Max W	Max V	Max A	Dĺžka A	Priemer B
F029765	2,0 kW	240 V	8 A	8,20″ / 208 mm	0,63″ / 16 mm
F029766	2,8 kW	240 V	12 A	8,20″ / 208 mm	0,63″ / 16 mm
F029767	3,6 kW	240 V	15 A	8,20″ / 208 mm	0,63″ / 16 mm
F060418	3,6 kW (2 stupne)	240 V	15 A	8,63″ / 219 mm	0,63″ / 16 mm

Serpentine VI Triple Pass

Serpentine VI Triple Pass — výkonnejší ohrievač Serpentine s puzdrom 1,25″ pre vyššie výkony 5–8 kW.

Číslo dielu	Max W	Max V	Max A	Dĺžka A	Priemer B
F040291	5,0 kW	240 V	21 A	10,88″ / 276 mm	1,25″ / 32 mm
F040292	6,0 kW	240 V	25 A	10,88″ / 276 mm	1,25″ / 32 mm
F076634	6,0 kW (radius edge)	240 V	25 A	10,88″ / 276 mm	1,25″ / 32 mm
F061429	6,0 kW (2 stupne)	240 V	25 A	10,88″ / 276 mm	1,25″ / 32 mm
F056548	8,0 kW	240 V	33 A	10,88″ / 276 mm	1,25″ / 32 mm
F076635	8,0 kW (radius edge)	240 V	33 A	10,88″ / 276 mm	1,25″ / 32 mm

Závitové potrubné ohrievače

Závitový potrubný ohrievač

Závitový potrubný ohrievač — UL-certifikovaný produkt pre priemyselné aplikácie s intenzívnym ohrevom za vysokého tlaku. Puzdro z nehrdzavejúcej ocele 304, závity na oboch koncoch. Vyhotovenie A (bez úniku média) alebo B.

Rozmer (NPT)	Max výkon	Max V	Max A	Č. dielu A	Č. dielu B
3/8″	1,6 kW	170	9,4	F038821	F038822
1/2″	4,0 kW	220	18,2	F038823	F038824
1-1/4″	6,0 kW	220	27,3	F038825	F038826
1-1/4″	8,0 kW	240	33,3 (1f) / 19,2 (3f)	F077065	F077028
2-1/2″	18,0 kW	240	75,0 (1f) / 44,0 (3f)		F063007
2-1/2″	18,0 kW	480	21,7 (3f)		F076418
2-1/2″	24,0 kW	240	100,0 (1f) / 57,8 (3f)		F074439

Ohrievače vzduchu typu Jet

Jet

Jet — kompaktná jednofázová jednotka 240 V s dvoma termočlánkami typu K a blokom svoriek pre ľahkú inštaláciu. Pre teploty do 760 °C. Voliteľný ovládací panel Jet Control Panel.

Číslo dielu	Výkon kW	Max V / fáza	Max A
F074718	3,0	240 / 1	12,5
F074719	8,0	240 / 1	33,3

Ohrievače vzduchu typu Max

Max

Max — kompaktná jedno- aj trojfázová jednotka 240/380/480 V s výkonmi 6–36 kW. Dva termočlánky typu K, blok svoriek pre ľahkú inštaláciu. Pre teploty do 760 °C.

Číslo dielu	Výkon kW	Max V / fáza	Max A	Rozm. A	Rozm. B
F074723	6,0	240 / 1	25	12″ (304,8 mm)	8,21″ (208,53 mm)
F074724	6,0	240 / 3	14,5	12″ (304,8 mm)	8,21″ (208,53 mm)
F074725	6,0	380 / 3	9,1	12″ (304,8 mm)	8,21″ (208,53 mm)
F074726	6,0	480 / 3	7,2	12″ (304,8 mm)	8,21″ (208,53 mm)
F074727	10,0	240 / 1	41,7	12″ (304,8 mm)	8,21″ (208,53 mm)
F074728	10,0	240 / 3	24,1	12″ (304,8 mm)	8,21″ (208,53 mm)
F074729	10,0	380 / 3	15,2	12″ (304,8 mm)	8,21″ (208,53 mm)
F074731	10,0	480 / 3	12,0	12″ (304,8 mm)	8,21″ (208,53 mm)
F074732	18,0	240 / 3	43,4	16″ (406,4 mm)	12,21″ (310,2 mm)
F074733	18,0	380 / 3	27,4	16″ (406,4 mm)	12,21″ (310,2 mm)
F074734	18,0	480 / 3	21,7	16″ (406,4 mm)	12,21″ (310,2 mm)
F074735	30,0	380 / 3	45,6	16″ (406,4 mm)	12,21″ (310,2 mm)
F074736	36,0	480 / 3	43,4	16″ (406,4 mm)	12,21″ (310,2 mm)

Ohrievače vzduchu typu Max HT

Max HT

Max HT — vysokoteplotná variant Max pre teploty až 900 °C. Dvojitý termočlánok typu K (jeden pre reguláciu procesu, druhý pre sledovanie hornej hranice).

Číslo dielu	Výkon kW	Max V / fáza	Max A	Výmenné teleso
F077081	18,0	240 / 3	43,4	F206707
F077082	18,0	380 / 3	27,4	F206662
F077083	18,0	480 / 3	21,7	F206663
F077084	30,0	380 / 3	45,6	F206664
F077085	36,0	480 / 3	43,4	F206598

Regulátory a príslušenstvo

Regulátory výkonu a teploty

Výstupné regulátory na riadenie napájania ohrievačov Tutco SureHeat™ — fázovo riadené SCR výstupné regulátory pre 1- aj 3-fázové aplikácie (240/480 V alebo 380/400 V) a digitálny regulátor teploty s termočlánkovým vstupom. Certifikácia UL 508A, vybrané modely CE/RoHS.

Číslo dielu	Popis	Špecifikácia
F066823	Closed-Loop SCR Power Controller	UL-recognized, phase-angled SCR
F076361	Digitální regulátor teploty	UL-recognized, termočlánkový vstup
F078420	Výstupní regulátor 1-fáze	240 V / 1f / 40 A / 50–60 Hz · UL 508A, CE, RoHS
F078135	Výstupní regulátor 3-fáze	240/480 V / 3f / 30 A / 60 Hz · UL 508A, RoHS
F078136	Výstupní regulátor 3-fáze	240/480 V / 3f / 60 A / 60 Hz · UL 508A, RoHS
F078216	Výstupní regulátor 3-fáze	380/400 V / 3f / 30 A / 50–60 Hz · UL 508A, CE, RoHS
F078217	Výstupní regulátor 3-fáze	380/400 V / 3f / 60 A / 50–60 Hz · UL 508A, CE, RoHS

Príslušenstvo

Mechanické príslušenstvo k ohrievačom Tutco SureHeat™ — usmerňovacia dýza (flare) na nasmerovanie horúceho vzduchu na konkrétne miesto.

Číslo dielu	Popis	Špecifikácia
F068472	Flare Attachment (tryska)	—

Náhradné vyhrievacie telesá

Náhradné vyhrievacie prvky Series

Náhradné vyhrievacie prvky pre ohrievače radu Series. Pre Max HT sú náhradné vyhrievacie telesá (F206xxx) uvedené priamo v tabuľke pri príslušnom type ako stĺpec „Výmenné teleso".

Číslo dielu	Pre produkt	Popis
F015509	F014372	Topné těleso Series I
F057083	F010226	Topné těleso Series I
F017853	F016501, F016503	Topné těleso Series II

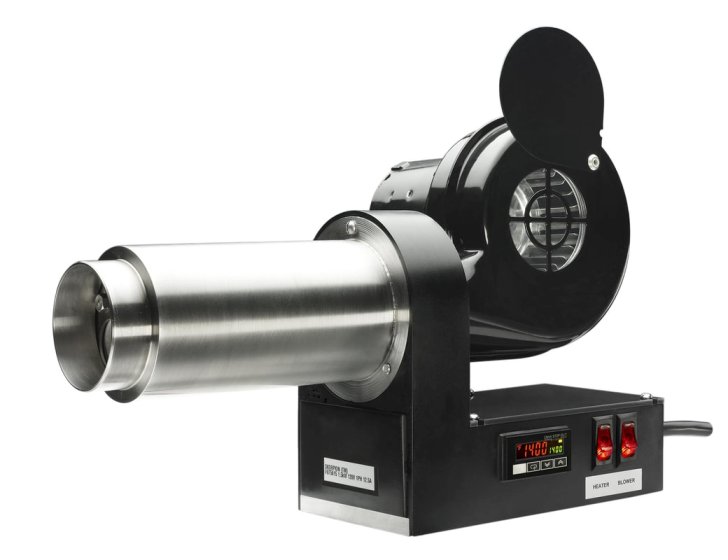

Priemyselný ohrievač vzduchu SKORPION™ – katalóg + manuál

Priemyselný ohrievač vzduchu SKORPION ™ od spoločnosti TUTCO SureHeat ponúka dokonale vyvážené parametre výkonu, rozmerov, spoľahlivosti a regulácia v oblasti technológií pre ohrev vzduchu.

Výstupná teplota: nastavitelná do 760°C

Výkon zariadenia: 1,5kW – 4,5kW

Max. vstupná teplota: 93°C

Min prúdenie vzduch: 3,4 m³/h

SKORPION™

Číslo modelu	Popis	W	V	A	Šírka [mm]	Výška [mm]
F075615	Skorpion™	1,5 kW	120 / 1f	12,5 A	345	233
F075616	Skorpion™	3,0 kW	230 / 1f	12,5 A	345	233
F076008	Skorpion™	4,5 kW	230 / 1f	20,0 A	366	275
F075869	Skorpion™ bez ventilátora	1,5 kW	120 / 1f	12,5 A	—	—
F075835	Skorpion™ bez ventilátora	3,0 kW	230 / 1f	12,5 A	—	—
F076029	Skorpion™ bez ventilátora	4,5 kW	230 / 1f	20,0 A	—	—

PRÍSLUŠENSTVO

Číslo dielu	Popis
F075744	Dýza na vysoký prietok, priemer 21 mm (1″)
F075745	Štandardná dýza, 150 mm × 12 mm (6″ × 0,5″)
F075746	Široká dýza, 300 mm × 4 mm (12″ × 0,16″)

Odporúčané regulátory (PDF)

Regulátory a ovládacie panely Tutco SureHeat™

Odporúčané regulátory výkonu, teploty a kompletné ovládacie panely pre elektrické ohrievače vzduchu Tutco SureHeat™. Výber regulátora závisí od typu ohrievača, jeho výkonu a požadovaného spôsobu riadenia (manuálne / digitálne PID).

Regulátory výkonu

F057081 — Manuálny regulátor napätia

Manuálny regulátor napätia pre 1-fázové ohrievače. Otvorená slučka, riadenie pomocou otočného potenciometra so stupnicou 0–10.

Vstup: 120-277 V AC, 50/60 Hz, 25 A
Výstup / výkon: 17-99 % vstupného napätia
Certifikácia: UL

F066823 — SCR výkonový regulátor

Fázovo riadený SCR výkonový regulátor s veľkým hliníkovým chladičom. Vhodný pre PID systémy s analógovým vstupom 4-20 mA. Na použitie s digitálnym regulátorom teploty F076361.

Vstup: 120/240 V AC, 50/60 Hz, 30 A; analógový vstup 4-20 mA DC
Výstup / výkon: Až 6 000 W (ohrievače vzduchu)
Certifikácia: UL

Regulátory teploty a bezpečnostné spínače

F076361 — Digitálny regulátor teploty 1/16 DIN

Digitálny PID regulátor teploty veľkosti 1/16 DIN s čelným panelom NEMA 4X (IP65). Termočlánkový vstup typu K, výstup 0-20 mA pre SCR výkonový regulátor, reléový alarm pre bezpečnosť ohrievača.

Vstup: 120/240 V AC, 50/60 Hz, 1f
Kľúčové vlastnosti: Čelný panel NEMA 4X (IP65), termočlánok typu K, reléový alarm
Certifikácia: UL, CSA, CE

F072808 — 2-zónový teplotný spínač

2-zónový teplotný spínač na použitie s SSR alebo SCR výkonovými regulátormi. Redukuje DC signál medzi teplotným a výkonovým regulátorom. Dva nastaviteľné body: 300 °F (149 °C) a 1 405 °F (763 °C).

Vstup: 120 V AC, 50/60 Hz, 1f
Kľúčové vlastnosti: Nastaviteľné body 149 °C a 763 °C
Certifikácia: UL, CE

F074835 — Analógový bezpečnostný spínač

Analógový bezpečnostný spínač pre ohrievače SureHeat® Jet a Max. Pri prekročení nastavenej teploty prerušuje hlavnú reguláciu. Nastaviteľný bod 300–1 405 °F (149–763 °C).

Vstup: 120-240 V AC, 50/60 Hz
Kľúčové vlastnosti: Nastaviteľný spínací bod 149-763 °C
Certifikácia: UL, CSA, CE

Kompletné ovládacie panely

Ovládacie panely Max & Max HT (1f a 3f vyhotovenie)

Kompletné hotové ovládacie panely v oceľových skriniach NEMA 12 (lakované). Obsahujú digitálny PID regulátor teploty, vstupný bezpečnostný limit, SSR/SCR výkonový regulátor, istič, tlačidlá štart/stop, indikátory prehriatia a Ethernet Modbus komunikáciu. Pripravené na zapojenie.

Spoločné vybavenie ovládacích panelov Max & Max HT:

SSR výkonový regulátor
1/16 DIN PID regulátor teploty
Spínač ON/OFF
LED indikátor napájania
Reset tlačidlo
3-pólový istič s pákou v dverách skrine
Ethernet Modbus komunikácia
Vysokoteplotný limit pre nízky prietok vzduchu

Č. dielu	Vstupné napätie	Prúd	Použitie s ohrievačmi	Certifikácia
F078420	120-240 V AC / 1-fáza	40 A	Hot Air Tools, Serpentine, Threaded Inline, Jet, Max (1f, do 8 kW)	UL 508A, CE
F078135	240/480 V AC / 3-fáza, 50/60 Hz	30 A	F074724, F074728 (240 V); F074726, F074731, F074734, F077083, F076418 (480 V)	UL 508A
F078216	380/400 V AC / 3-fáza, 50/60 Hz	30 A	F074725, F074729, F077082	UL 508A, CE
F078136	240/480 V AC / 3-fáza, 50/60 Hz	60 A	F074732, F077081, F063007 (240 V); F074736, F077085 (480 V)	UL 508A
F078217	380/400 V AC / 3-fáza, 50/60 Hz	60 A	F074735, F077084	UL 508A, CE

Technologie horkého vzduchu SERPENTINE™ – katalog

Průmyslový ohřívač vzduchu SKORPION™ – katalog + manuál

Doporučené regulátory

Správné nastavení regulace

Životnost tělesa a porušení ohřívače SERPENTINE™

Záruční podmínky

oblasti použitia

Spoločnosť TUTCO SureHeat dodala už niekoľko stoviek špeciálnych výrobkov pre tie najnáročnejšie aplikácie. Naše ohrievače vzduchu ponúkajú rýchlu a presnú reguláciu až do teploty 1652 ° F (900 ° C), a preto sa skvele uplatní v kľúčových priemyselných procesoch s horúcim vzduchom

Už dlhú dobu vytvárame unikátne riešenie pre priemyselný ohrev.

Divíziu priemyselného ohrevu odkúpila v októbri roku 2017 spoločnosť Smiths Group od spoločnosti OSRAM SYLVANIA Inc., poskytovateľa inovatívnych riešení osvetlenia s celosvetovou pôsobnosťou. Spoločnosť Tutco SureHeat tvoria teraz, po pôsobení v rámci divízie FlexTek skupiny Smiths Group, novú poddivízie skupiny Tutco Heating Group.

V roku 1968, kedy bol technický tím pre priemyselný ohrev súčasťou spoločnosti OSRAM SYLVANIA, Inc., sa mu podarilo vytvoriť inovatívne vyhrievacie teleso, ktoré naplnilo, a dokonca prekonalo vtedajšie požiadavky priemyslu na čistý, účinný a dobre regulovateľný zdroj tepla. Konštrukcia typu Serpentine vyriešila výrobné obmedzenia a umožnila lepší prenos tepla, rýchlejšie dosiahnutie vyšších teplôt, a priniesla tiež dlhšiu životnosť vyhrievacieho telesa, čo boli bezkonkurenčné parametre v celom odvetví.

Výrobky spoločnosti Tutco SureHeat vznikajú v Spojených štátoch a uplatňujú sa v letectve, automobilovom odvetví, priemyselnej výrobe, elektronike, potravinárstve, zdravotníctve, obalovom a plastikárskom priemysle, vo výrobe liekov, tlačiarenskom priemysle i ďalších odvetviach po celom svete. V spoločnosti Tutco SureHeat vieme, že prvoradé požiadavky priemyselného prevádzky sú produktivita, bezpečnosť a účinnosť. Výsledné prevádzkové náklady potom závisí na každej jednotlivé súčasti, na každom stroji aj na jednotlivom procesu. V dnešnom priemysle môže splnenie cieľa produktivity znamenať určujúci rozdiel medzi úspechom a zlyhaním. S tým, ako narastá potreba vyšších teplôt, zvyšujú sa aj nároky na produktivitu. Pre väčšinu ohrievačov vzduchu predstavuje táto kombinácia problém. Ak sa má požadovaná teplota dosiahnuť rýchlo, a potom udržať, môže sa dramaticky skracovať životnosť vyhrievacích súčastí.

Potrebujete variantu na mieru?

Návrh, cenník a dodacia lehota — odpovedáme do 24 hodín v pracovných dňoch.

Dopytovať na mieru +420 581 626 366
