Tutco SureHeat – technologie horkého vzduchu



     Patentovaná technologie SERPENTINE™, americké společnosti Tutco SureHeat, svým originálním řešením zaručuje dokonalý kontakt ohřívaného plynu s povrchem topného drátu spolu s mechanickou podporou každého závitu topného drátu. Výsledkem jsou parametry, tj. rychlost náběhu na cílovou teplotu a ochlazení, životnost a odolnost i při vertikálním umístění, pohybu nebo vibracích ohřívače a maximální výstupní teplota plynu, které nemají konkurenci.
Na základě padesáti let zkušeností z oblasti výzkumu a vývoje, letectví, automotive, textilního průmyslu, balící techniky a jiných průmyslových odvětví nabízíme řadu standardních skladových ohřívačů vzduchu, regulátorů a doplňkových příslušenství, které jsou osvědčené v celé řadě náročných aplikací, kde jiné technologie nevyhovují nebo jsou problematické.
    Zprostředkujeme i úpravu  standardních ohřívačů na míru dle specifikace zákazníka, stejně jako realizace projektů dle požadavků zákazníka až do výkonu několika MW.
     Pokud Vámi používaná technologie ohřevu vzduchu vykazuje nedostatky, jako je pomalý náběh na cílovou teplotu, krátká životnost, nekonzistentní výstupní teplota, nízká výstupní teplota nebo požadujete-li aby Vaše zařízení mělo v těchto ohledech prvotřídní parametry, je technologie SERPENTINE™ řešením.

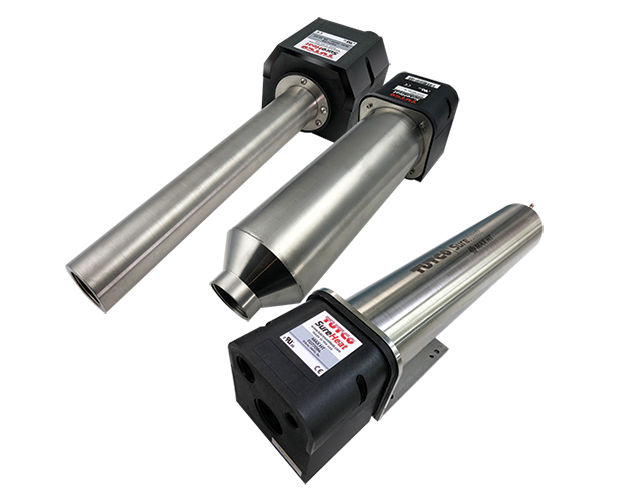

groupshot-heaters500_1_orig
SERIES I
SERPENTINE II
SERPENTINE VI
SureHeat JET
SureHeat JET

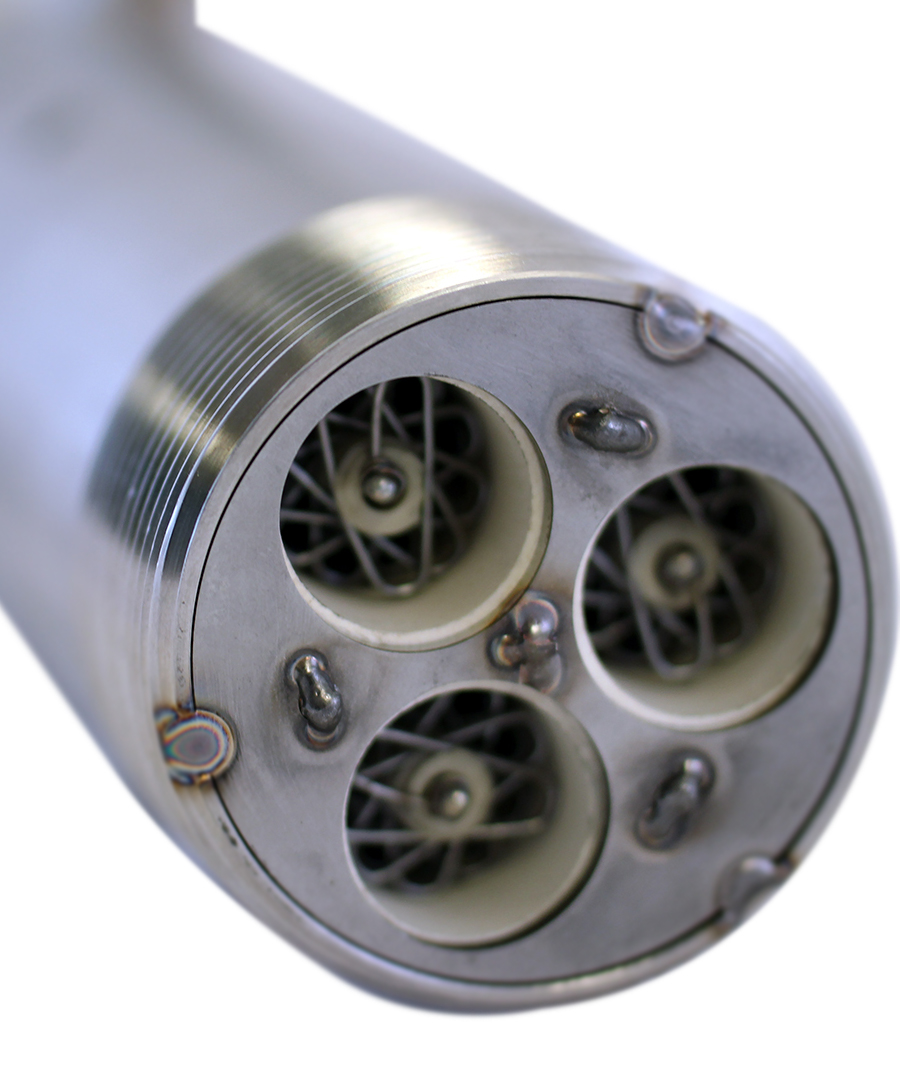

3xSERPENTINE

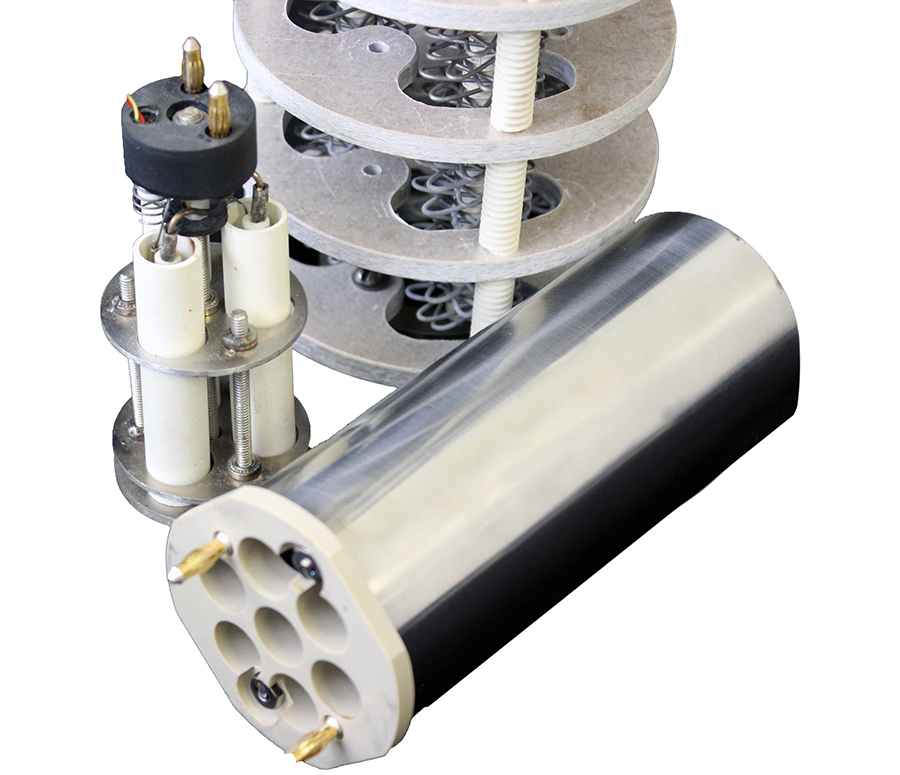

SERPENTINE - KONSTRUKCE

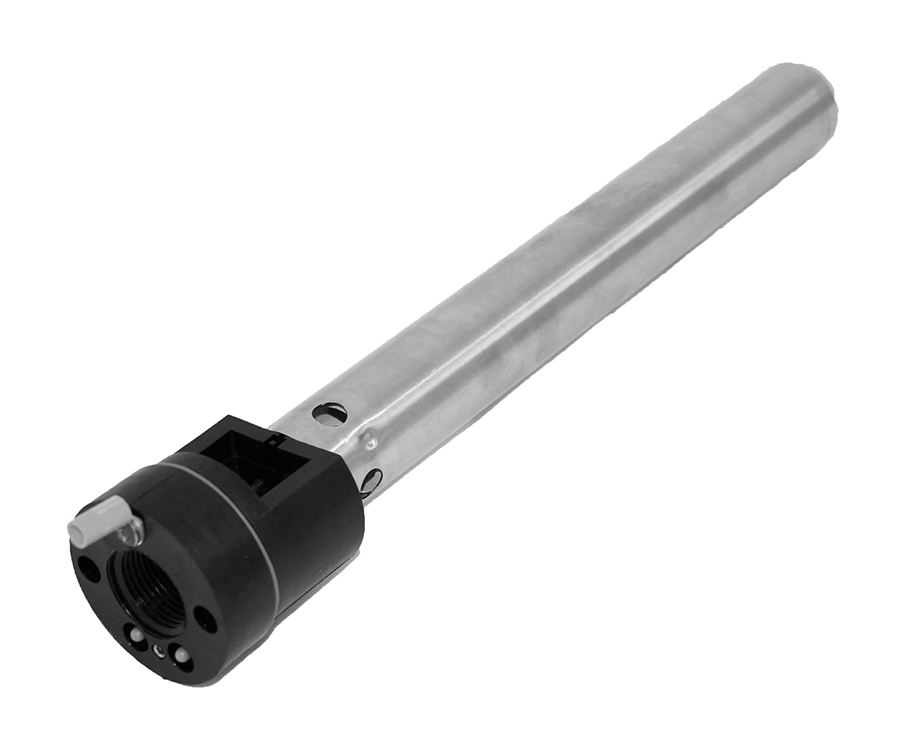

SERPENTINE ELEMENT A ADAPTER

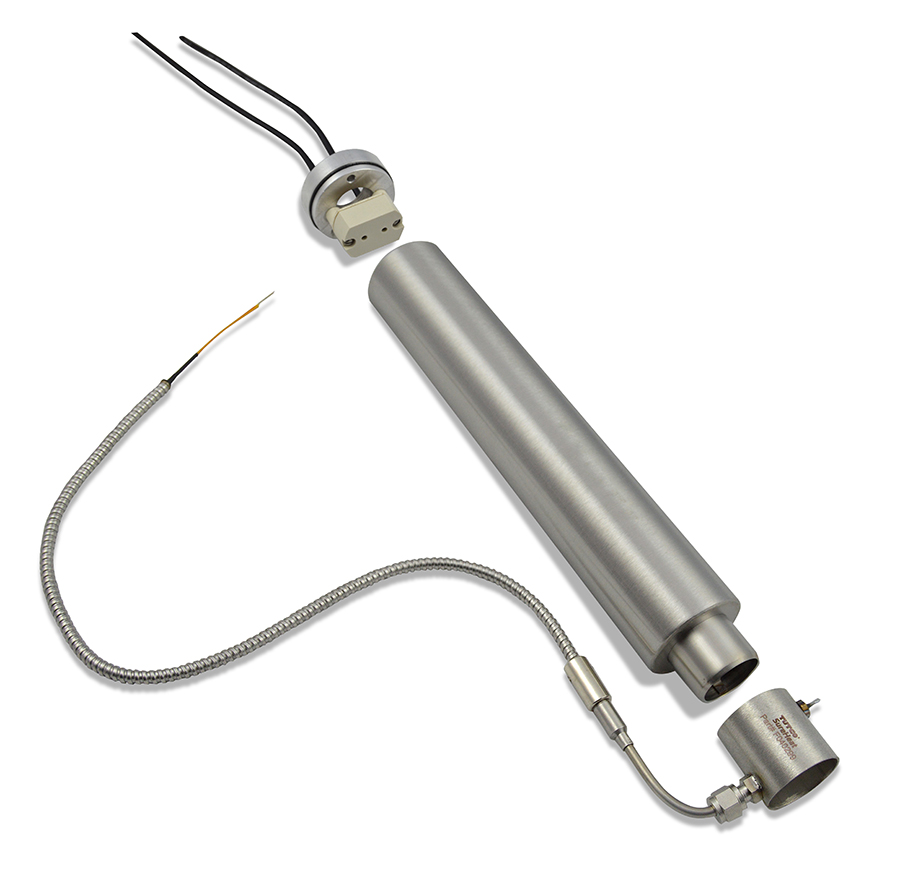

SERPENTINE EX
MAX HT

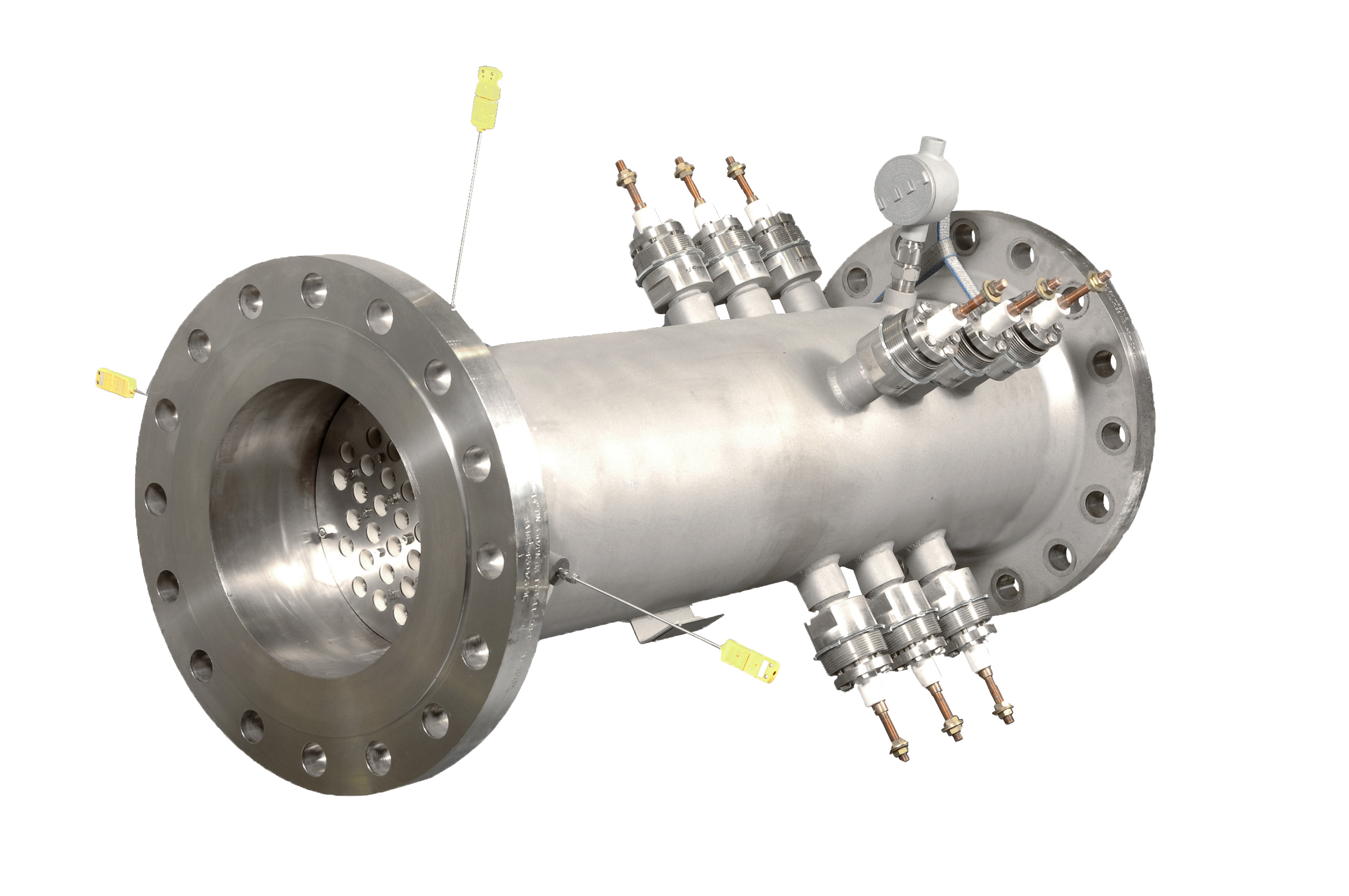

SFI-Axial

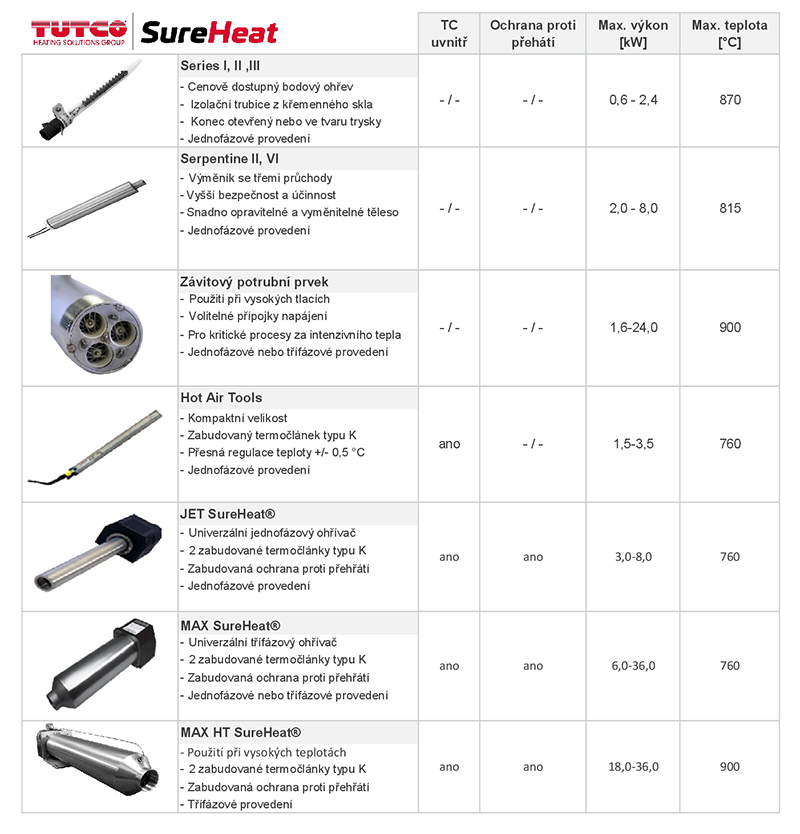

Tutco SureHeat – technologie horkého vzduchu, katalog

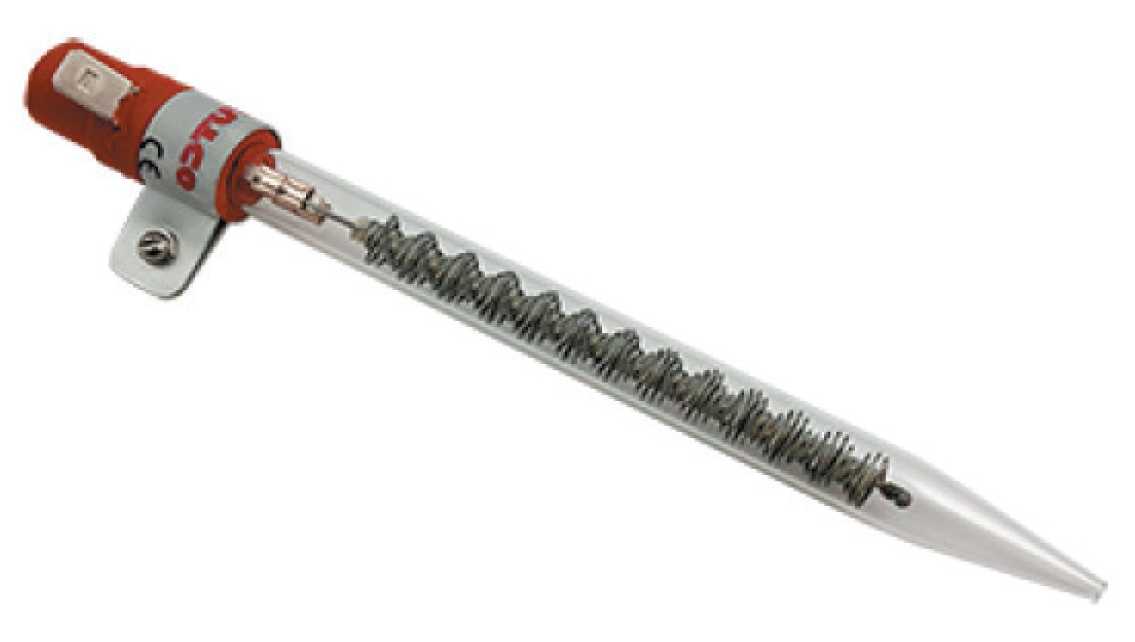

Series I, II, III — kompaktní ohřívače z křemenného skla

  • Levné aplikace pro bodový ohřev
  • Křemenná izolační trubice
  • Otevřený konec nebo tryska
  • Jednofázové
Výkon
0,6 – 2,4 kW
Max. teplota
871 °C
Max. tlak
0,5 bar
S dmychadlem
Ne

Hot Air Tools — kompaktní ocelové s termočlánkem

  • Kompaktní rozměry
  • Zabudovaný termočlánek typu K
  • Přesná regulace teploty ±1 °F
  • Jednofázové
Výkon
1,5 – 3,5 kW
Max. teplota
760 °C
Max. tlak
4 bar
S dmychadlem
Ne

Serpentine II Triple Pass

  • Trojitý výměník tepla (Triple Pass)
  • Vyšší bezpečnost a účinnost
  • Snadný servis a výměna tělesa
  • Jednofázové
Výkon
2,0 – 3,6 kW
Max. teplota
815 °C
Max. tlak
1,7 bar
S dmychadlem
Ne

Serpentine VI Triple Pass

  • Trojitý výměník tepla (Triple Pass)
  • Vyšší bezpečnost a účinnost
  • Snadný servis a výměna tělesa
  • Jednofázové
Výkon
5,0 – 8,0 kW
Max. teplota
815 °C
Max. tlak
1,7 bar
S dmychadlem
Ne

Závitové potrubní ohřívače

  • Aplikace pro vysoké tlaky
  • Volitelné připojení napájení
  • Kritické vysokoteplotní procesy
  • Jedno- nebo třífázové
Výkon
1,6 – 24,0 kW
Max. teplota
760 °C
Max. tlak
10 bar
S dmychadlem
Ne

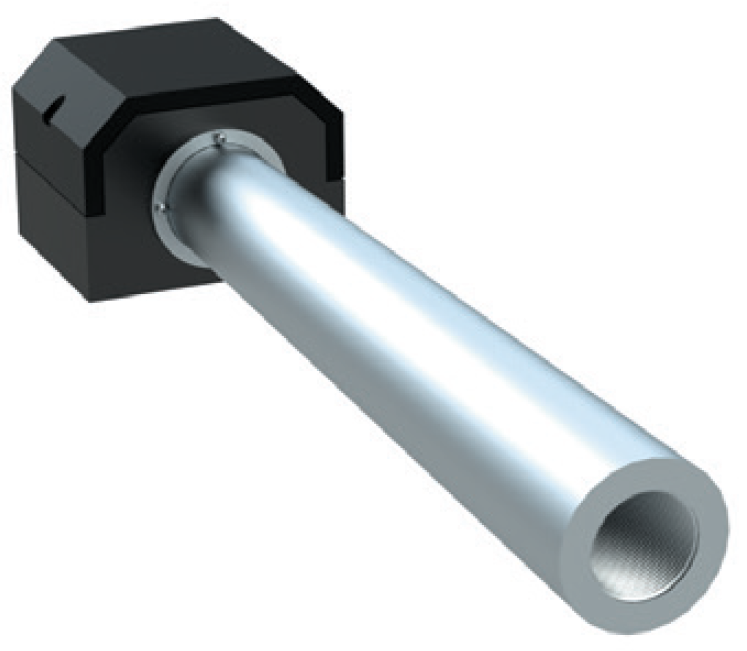

Ohřívače vzduchu typu Jet

  • Univerzální jednofázový ohřívač
  • Dva zabudované termočlánky typu K
  • Zabudovaná ochrana proti přehřátí
  • Jednofázové
Výkon
3,0 – 8,0 kW
Max. teplota
760 °C
Max. tlak
4 bar
S dmychadlem
Ano

Ohřívače vzduchu typu Max

  • Univerzální třífázový ohřívač
  • Dva zabudované termočlánky typu K
  • Zabudovaná ochrana proti přehřátí
  • Jedno- nebo třífázové
Výkon
6,0 – 36,0 kW
Max. teplota
760 °C
Max. tlak
4 bar
S dmychadlem
Ano

Ohřívače vzduchu typu Max HT

  • Vysokoteplotní aplikace
  • Dva zabudované termočlánky typu K
  • Zabudovaná ochrana proti přehřátí
  • Třífázové
Výkon
18,0 – 36,0 kW
Max. teplota
900 °C
Max. tlak
4 bar
S dmychadlem
Ano

Regulátory a příslušenství

Náhradní topná tělesa

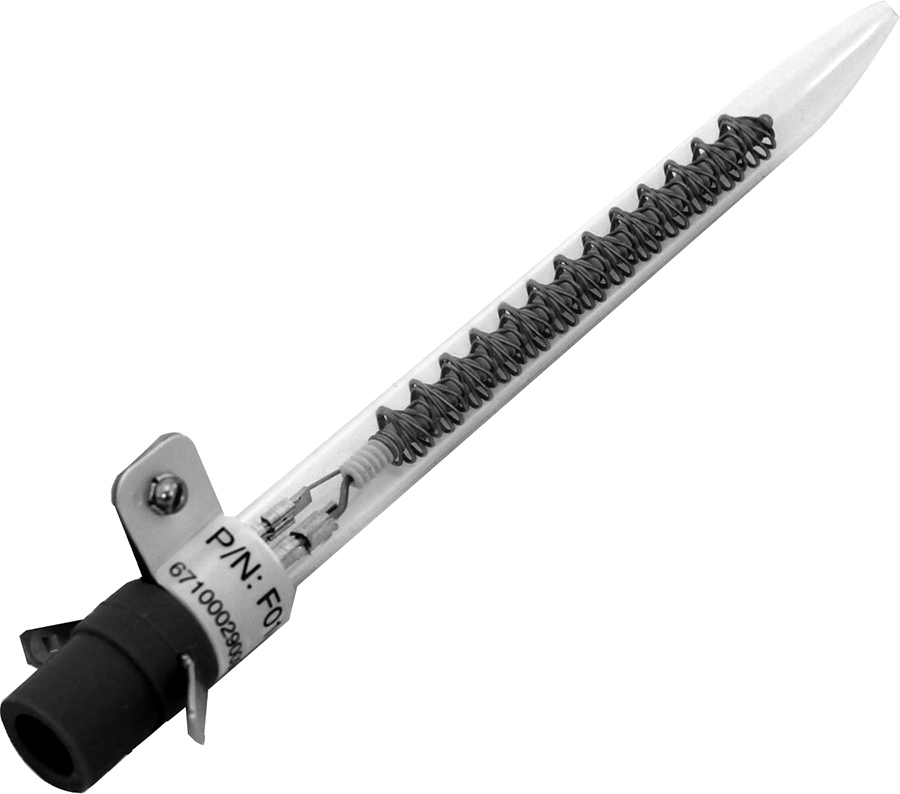

Series I, II, III — kompaktní ohřívače z křemenného skla

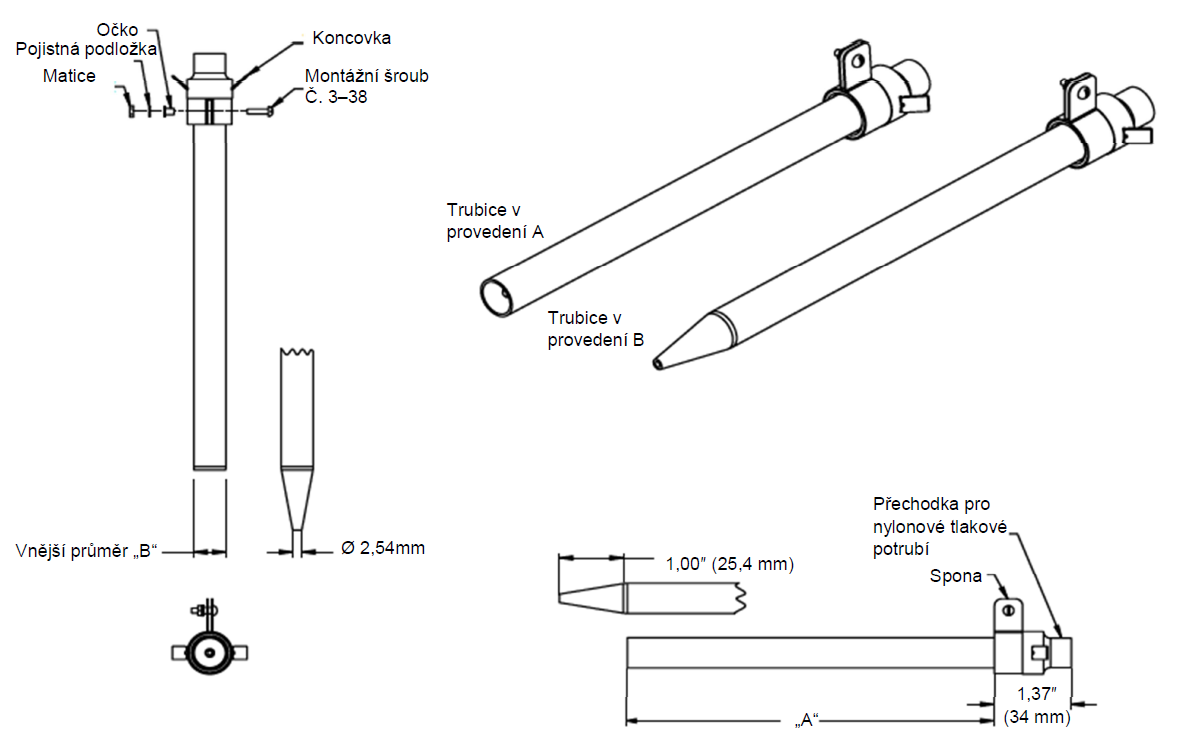

Series I

Series I

Series I — univerzální kompaktní elektrický ohřívač vzduchu s drátovým topným tělesem Serpentine™ v křemenné trubici. Provedení A (otevřená trubice) nebo B (tryska pro bodový ohřev). Manuální regulace (otevřená smyčka).

Č. dílu Provedení Max W Max V Max A Délka A Průměr B
F010226 A 1050 W 180 V 5,83 A 6,88″ (175 mm) 0,41″ (10 mm)
F014372 A 1000 W 130 V 7,69 A 7,75″ (197 mm) 0,41″ (10 mm)
F014682 B 680 W 145 V 4,69 A 7,88″ (200 mm) 0,41″ (10 mm)
F014683 B 650 W 105 V 6,19 A 8,75″ (222 mm) 0,41″ (10 mm)

Series II

Series II

Series II — kompaktní ohřívač Serpentine™ s kratší topnou délkou pro aplikace v omezeném prostoru.

Č. dílu Provedení Max W Max V Max A Délka A Průměr B
F016501 A 1125 W 130 V 8,65 A 3,88″ (98 mm) 0,41″ (10 mm)
F016503 A 850 W 80 V 10,62 A 3,88″ (98 mm) 0,41″ (10 mm)
F016502 B 600 W 95 V 6,32 A 4,88″ (124 mm) 0,41″ (10 mm)
F016504 B 650 W 70 V 9,29 A 4,88″ (124 mm) 0,41″ (10 mm)

Series III

Series III

Series III — výkonnější varianta Series s větším průměrem (15 mm) pro vyšší proudění vzduchu.

Č. dílu Provedení Max W Max V Max A Délka A Průměr B
F017558 A 2050 W 160 V 12,81 A 6,88″ (175 mm) 0,59″ (15 mm)
F017575 B 1450 W 135 V 10,74 A 7,88″ (200 mm) 0,59″ (15 mm)

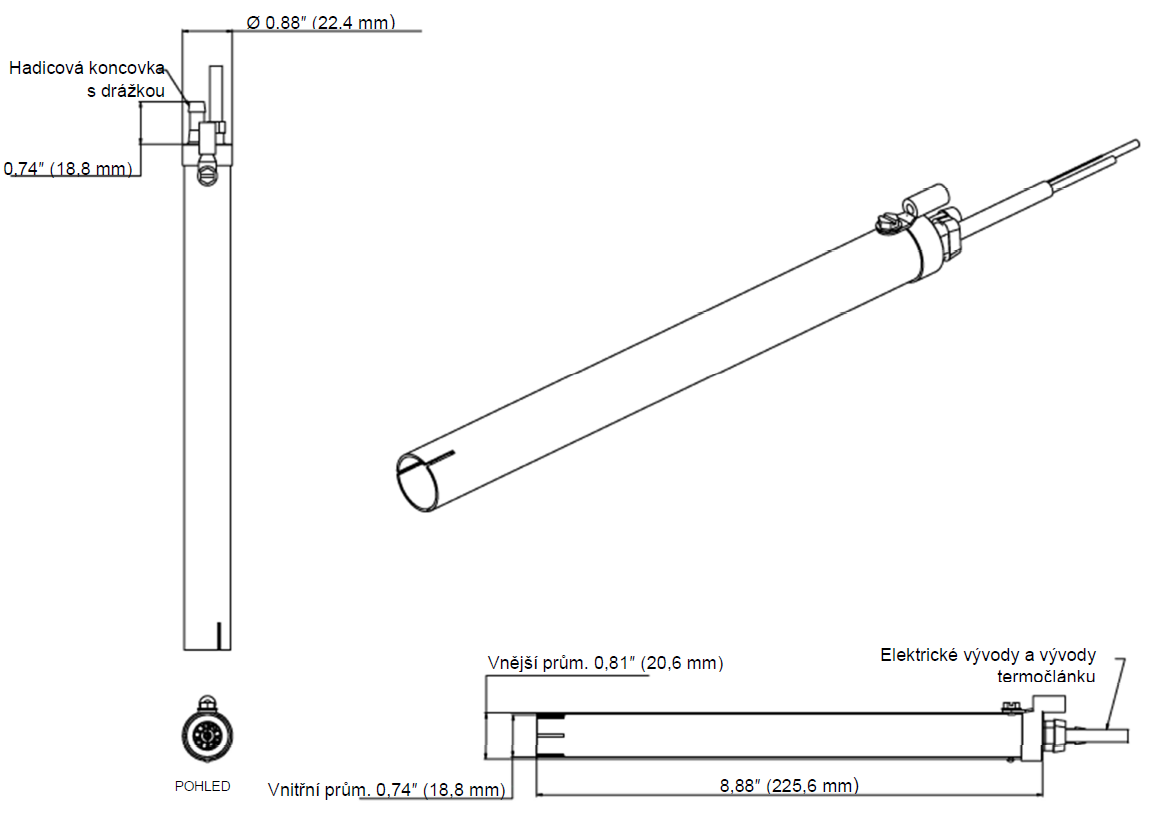

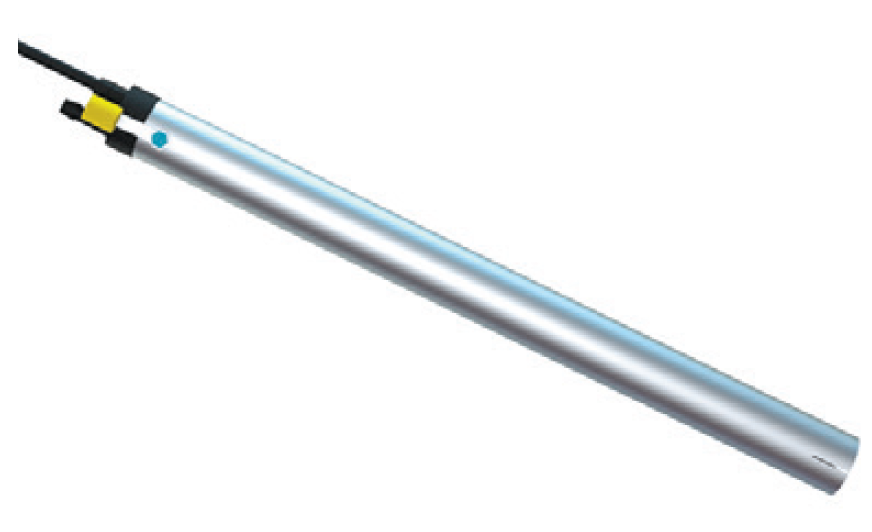

Hot Air Tools — kompaktní ocelové s termočlánkem

Hot Air Tools

Hot Air Tools

Hot Air Tools — kompaktní jednofázový ohřívač s tělem z nerezavějící oceli 304 a zabudovaným termočlánkem pro přesné řízení teploty. Tlak až 4 bar, teplota do 760 °C.

Číslo dílu Max W Max V Max A
F068462 1,5 kW 120 V 12,5 A
F068463 2,0 kW 240 V 8,3 A
F068464 3,5 kW 240 V 14,6 A

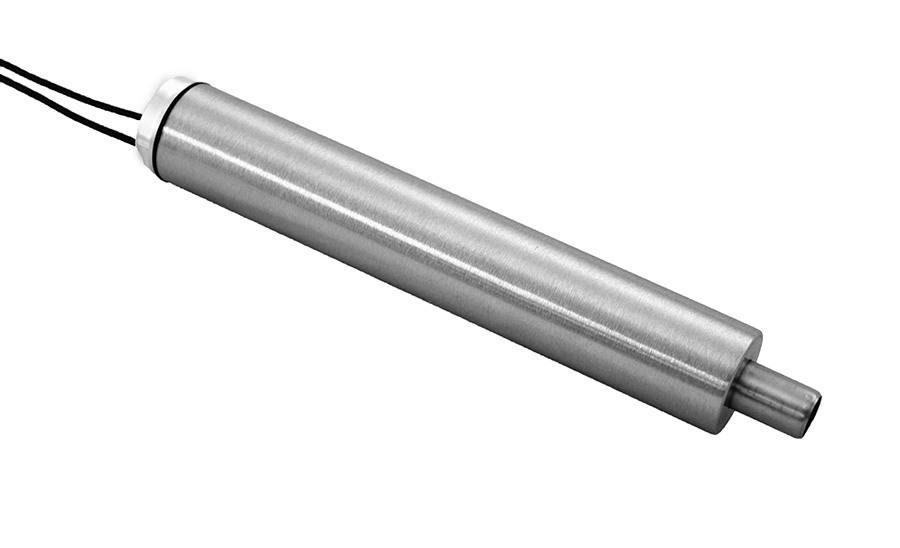

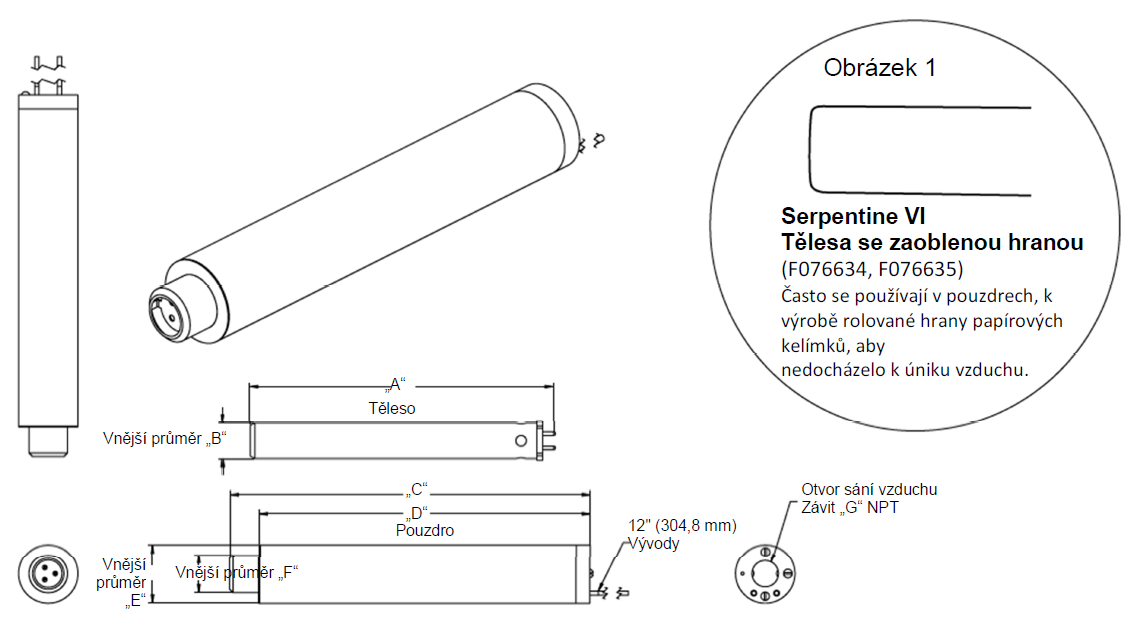

Serpentine II Triple Pass

Serpentine II Triple Pass

Serpentine II Triple Pass

Serpentine II Triple Pass — modulární ohřívač s tělesem v pouzdře výměníku s trojitým průchodem. Bezpečný na dotek (vnější plášť chlazený vstupním vzduchem). Výměna v provozu.

Číslo dílu Max W Max V Max A Délka A Průměr B
F029765 2,0 kW 240 V 8 A 8,20″ / 208 mm 0,63″ / 16 mm
F029766 2,8 kW 240 V 12 A 8,20″ / 208 mm 0,63″ / 16 mm
F029767 3,6 kW 240 V 15 A 8,20″ / 208 mm 0,63″ / 16 mm
F060418 3,6 kW (2 stupně) 240 V 15 A 8,63″ / 219 mm 0,63″ / 16 mm

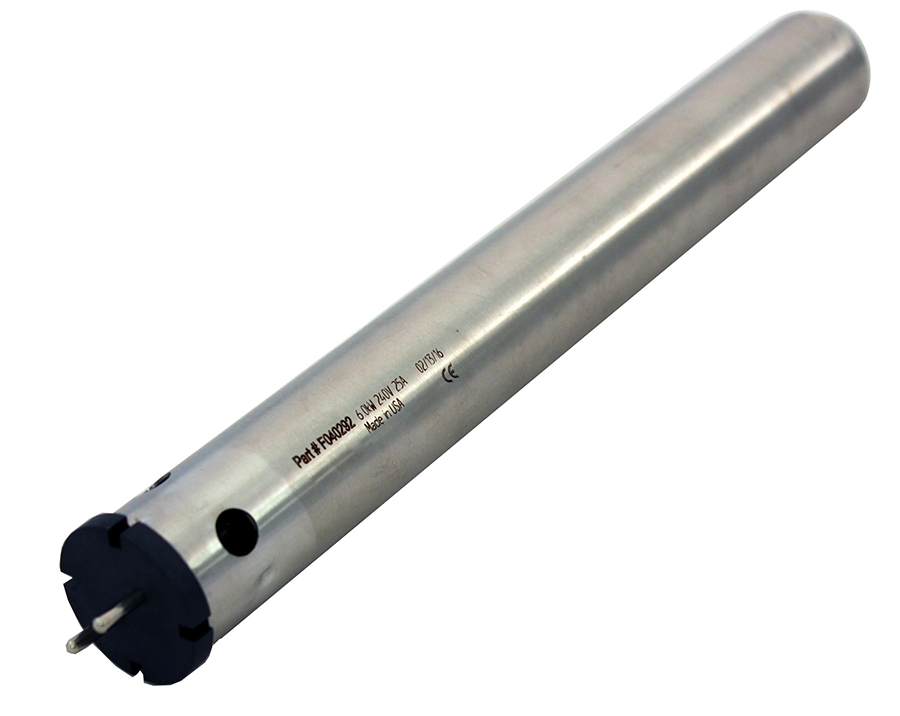

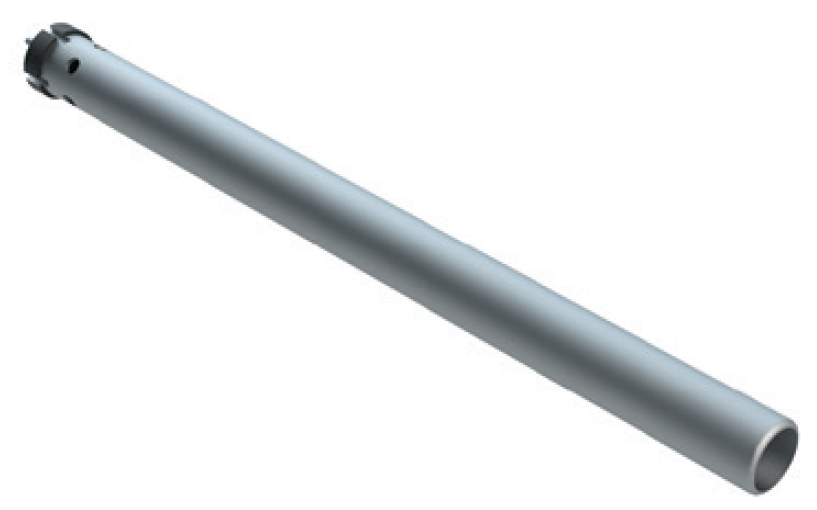

Serpentine VI Triple Pass

Serpentine VI Triple Pass

Serpentine VI Triple Pass

Serpentine VI Triple Pass — výkonnější ohřívač Serpentine s pouzdrem 1,25″ pro vyšší výkony 5–8 kW.

Číslo dílu Max W Max V Max A Délka A Průměr B
F040291 5,0 kW 240 V 21 A 10,88″ / 276 mm 1,25″ / 32 mm
F040292 6,0 kW 240 V 25 A 10,88″ / 276 mm 1,25″ / 32 mm
F076634 6,0 kW (radius edge) 240 V 25 A 10,88″ / 276 mm 1,25″ / 32 mm
F061429 6,0 kW (2 stupně) 240 V 25 A 10,88″ / 276 mm 1,25″ / 32 mm
F056548 8,0 kW 240 V 33 A 10,88″ / 276 mm 1,25″ / 32 mm
F076635 8,0 kW (radius edge) 240 V 33 A 10,88″ / 276 mm 1,25″ / 32 mm

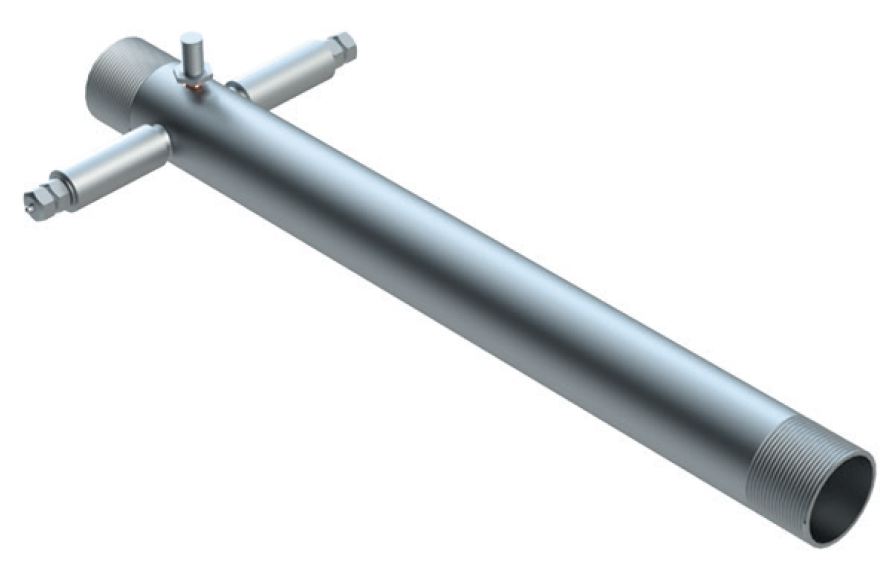

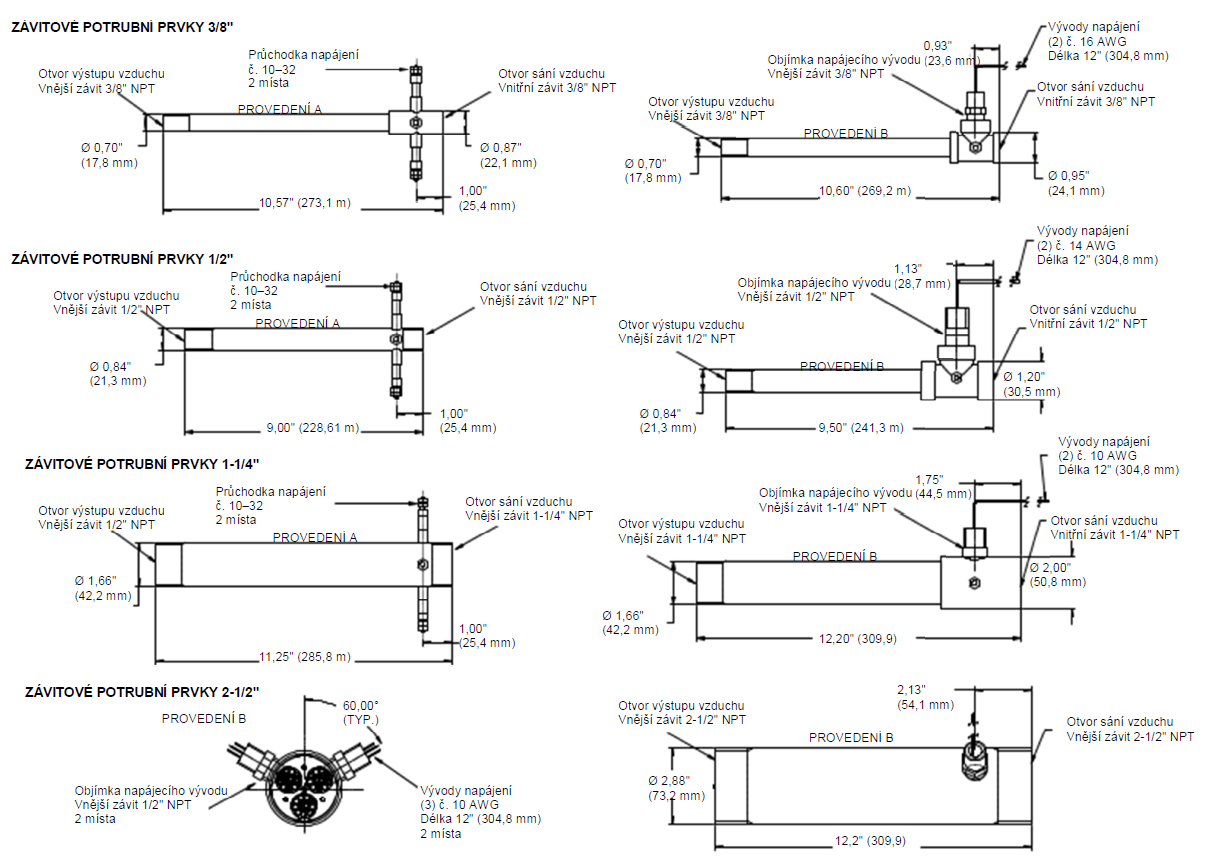

Závitové potrubní ohřívače

Závitový potrubní ohřívač

Závitový potrubní ohřívač

Závitový potrubní ohřívač — UL-certifikovaný produkt pro průmyslové aplikace s intenzivním ohřevem za vysokého tlaku. Pouzdro z nerezavějící oceli 304, závity na obou koncích. Provedení A (bez úniku média) nebo B.

Rozměr (NPT) Max výkon Max V Max A Č. dílu A Č. dílu B
3/8″ 1,6 kW 170 9,4 F038821 F038822
1/2″ 4,0 kW 220 18,2 F038823 F038824
1-1/4″ 6,0 kW 220 27,3 F038825 F038826
1-1/4″ 8,0 kW 240 33,3 (1f) / 19,2 (3f) F077065 F077028
2-1/2″ 18,0 kW 240 75,0 (1f) / 44,0 (3f) F063007
2-1/2″ 18,0 kW 480 21,7 (3f) F076418
2-1/2″ 24,0 kW 240 100,0 (1f) / 57,8 (3f) F074439

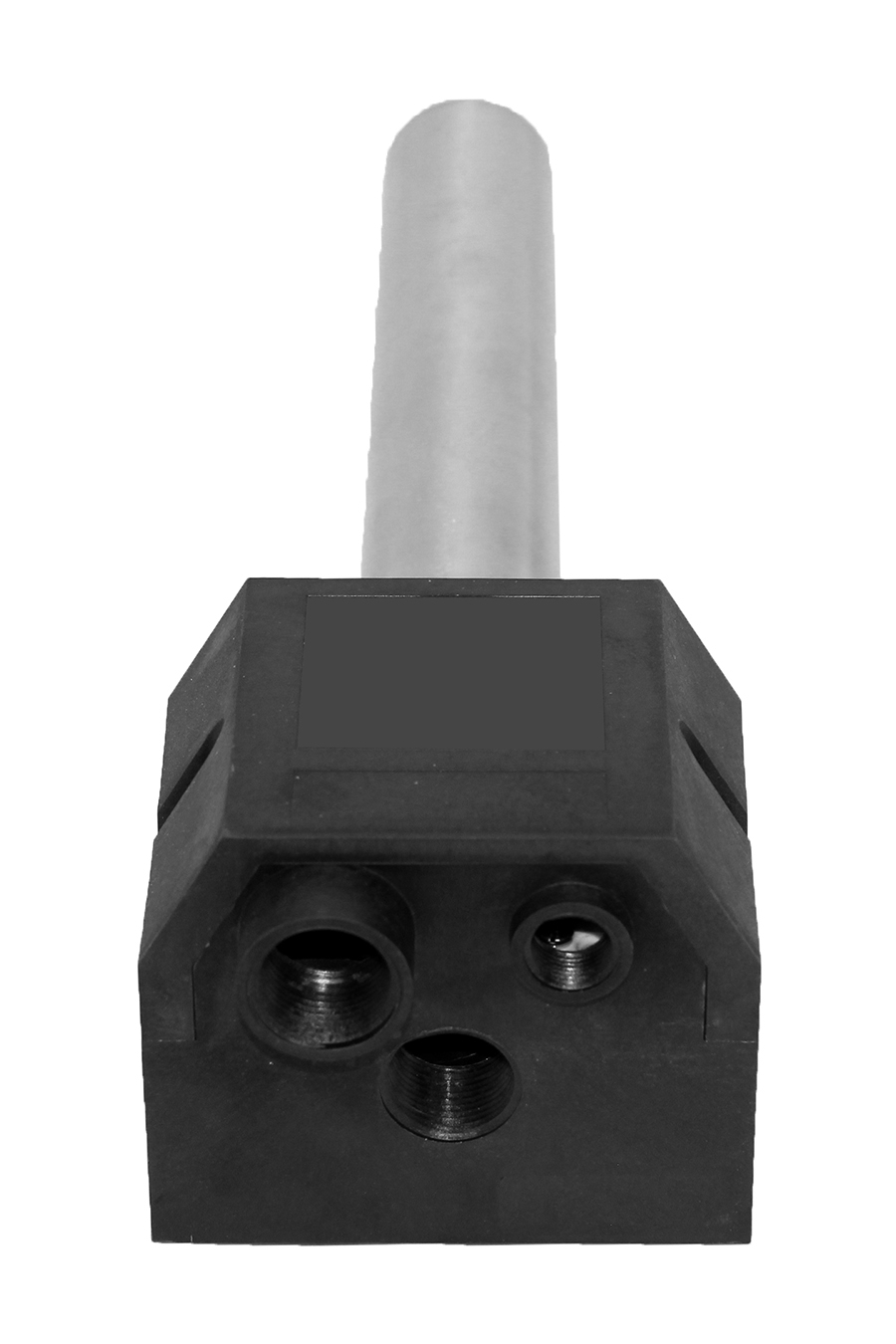

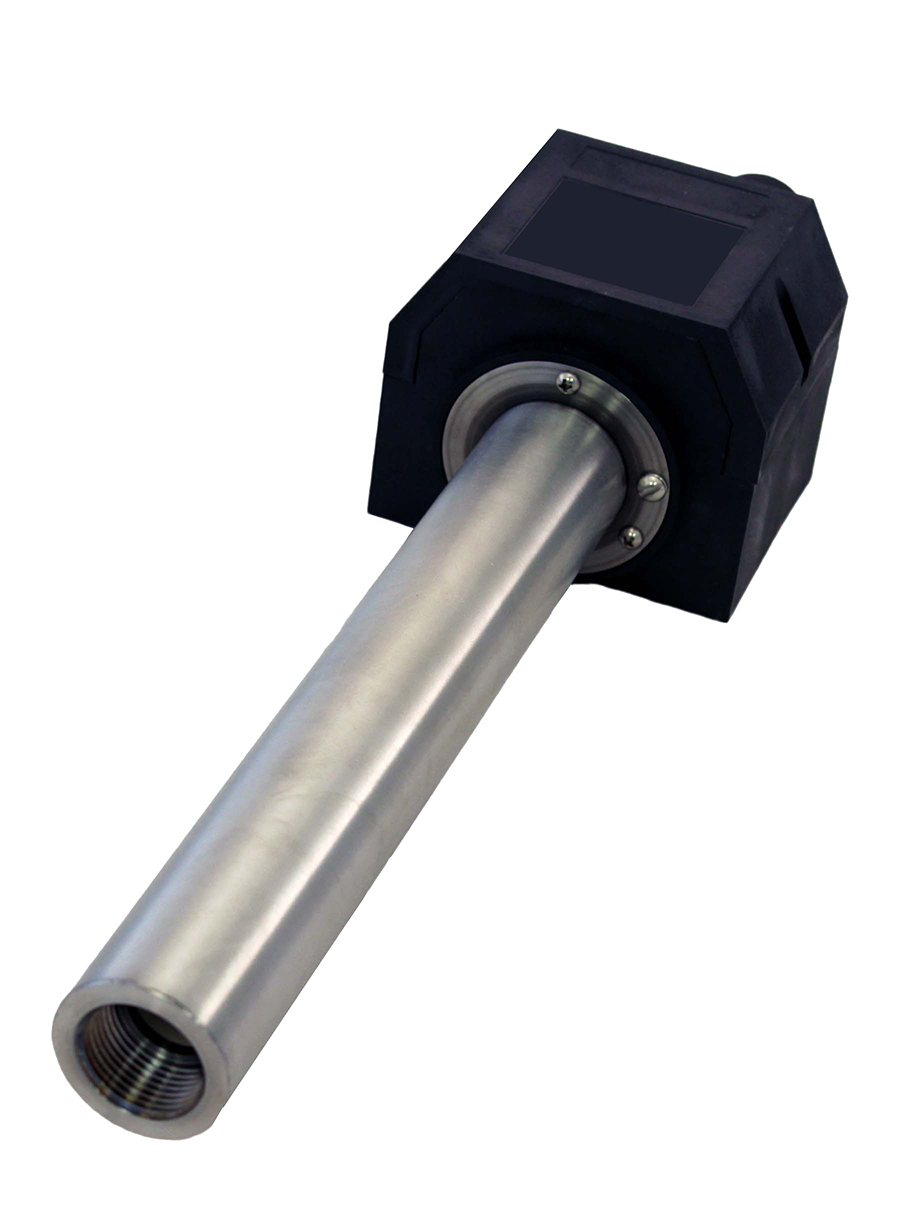

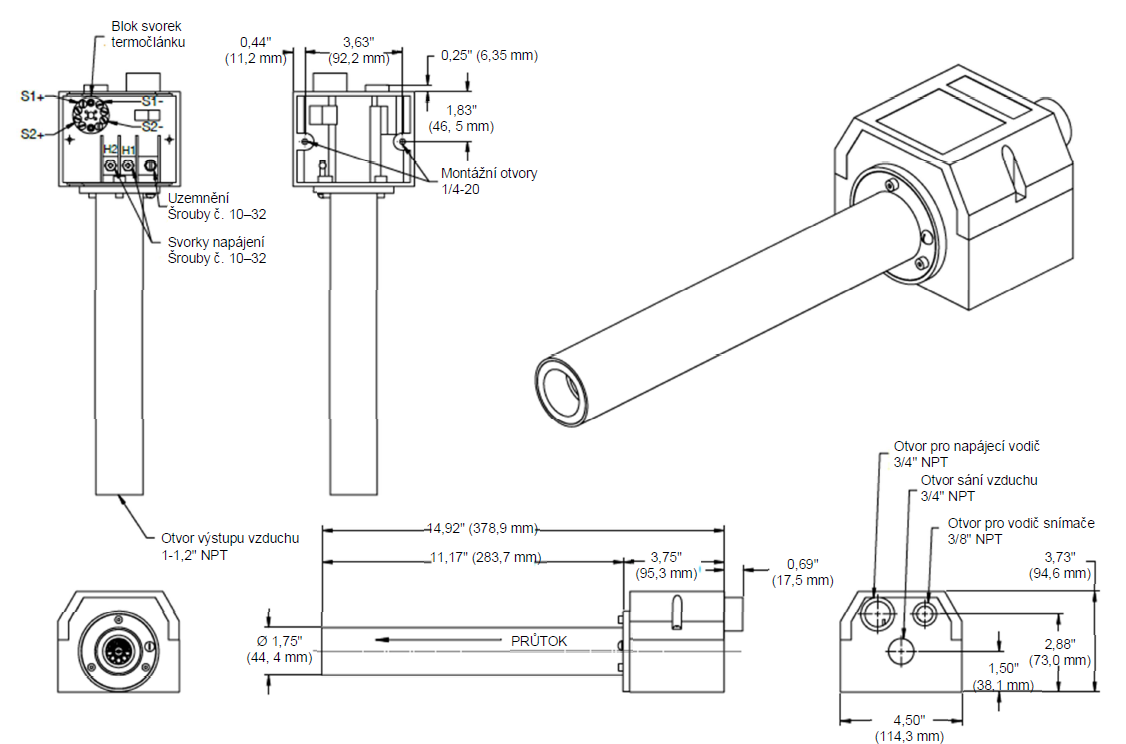

Ohřívače vzduchu typu Jet

Jet

Jet

Jet — kompaktní jednofázová jednotka 240 V s dvěma termočlánky typu K a blokem svorek pro snadnou instalaci. Pro teploty do 760 °C. Volitelný ovládací panel Jet Control Panel.

Číslo dílu Výkon kW Max V / fáze Max A
F074718 3,0 240 / 1 12,5
F074719 8,0 240 / 1 33,3

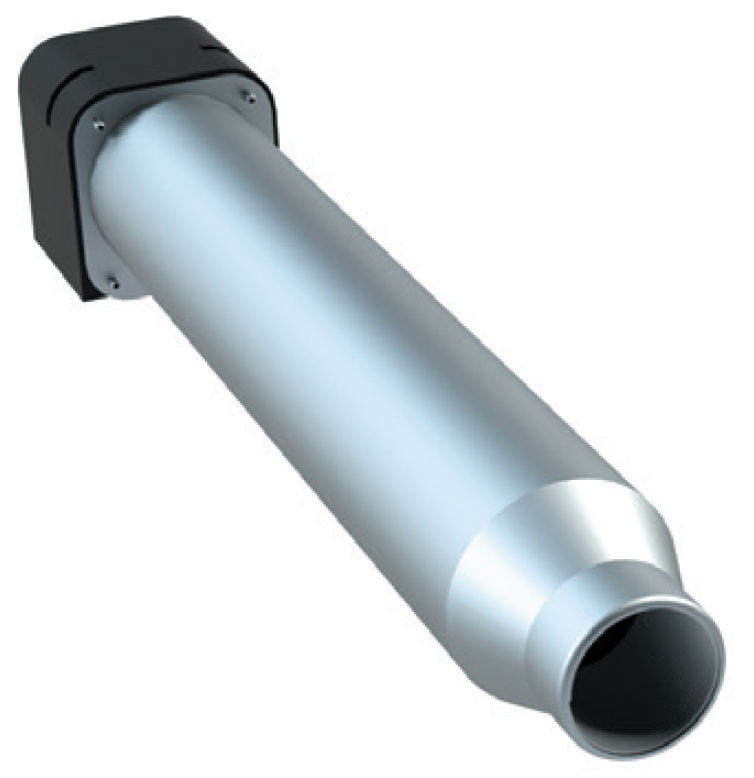

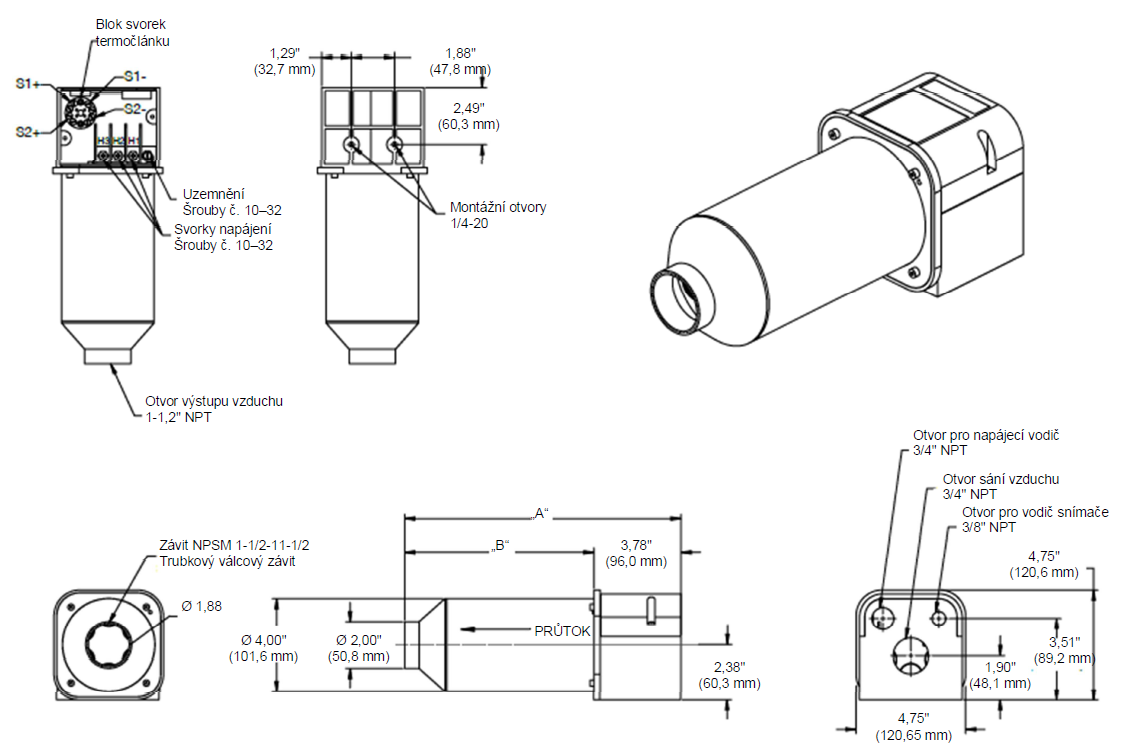

Ohřívače vzduchu typu Max

Max

Max

Max — kompaktní jedno- i třífázová jednotka 240/380/480 V o výkonech 6–36 kW. Dva termočlánky typu K, blok svorek pro snadnou instalaci. Pro teploty do 760 °C.

Číslo dílu Výkon kW Max V / fáze Max A Rozm. A Rozm. B
F074723 6,0 240 / 1 25 12″ (304,8 mm) 8,21″ (208,53 mm)
F074724 6,0 240 / 3 14,5 12″ (304,8 mm) 8,21″ (208,53 mm)
F074725 6,0 380 / 3 9,1 12″ (304,8 mm) 8,21″ (208,53 mm)
F074726 6,0 480 / 3 7,2 12″ (304,8 mm) 8,21″ (208,53 mm)
F074727 10,0 240 / 1 41,7 12″ (304,8 mm) 8,21″ (208,53 mm)
F074728 10,0 240 / 3 24,1 12″ (304,8 mm) 8,21″ (208,53 mm)
F074729 10,0 380 / 3 15,2 12″ (304,8 mm) 8,21″ (208,53 mm)
F074731 10,0 480 / 3 12,0 12″ (304,8 mm) 8,21″ (208,53 mm)
F074732 18,0 240 / 3 43,4 16″ (406,4 mm) 12,21″ (310,2 mm)
F074733 18,0 380 / 3 27,4 16″ (406,4 mm) 12,21″ (310,2 mm)
F074734 18,0 480 / 3 21,7 16″ (406,4 mm) 12,21″ (310,2 mm)
F074735 30,0 380 / 3 45,6 16″ (406,4 mm) 12,21″ (310,2 mm)
F074736 36,0 480 / 3 43,4 16″ (406,4 mm) 12,21″ (310,2 mm)

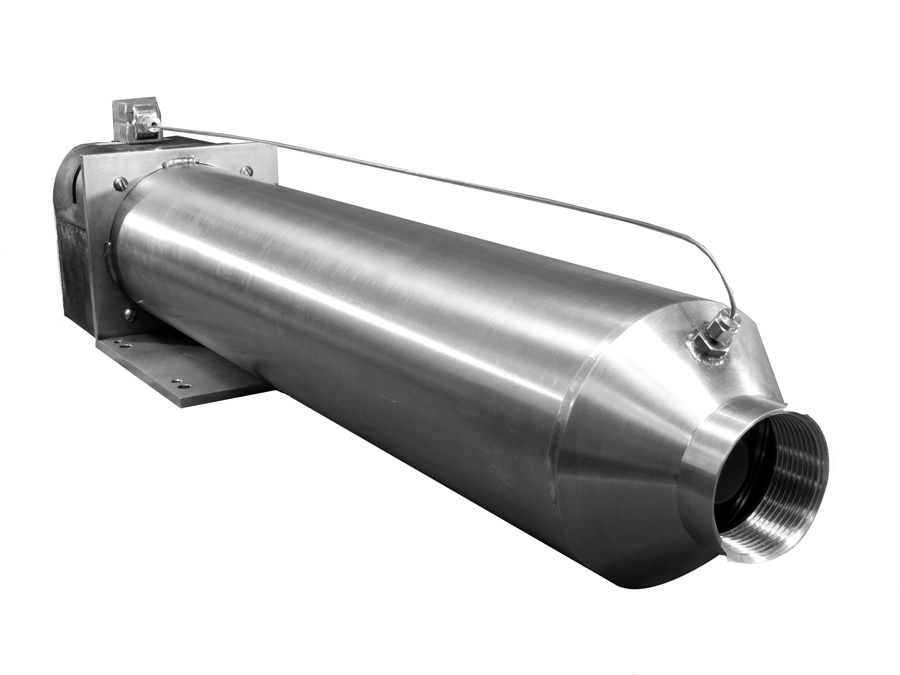

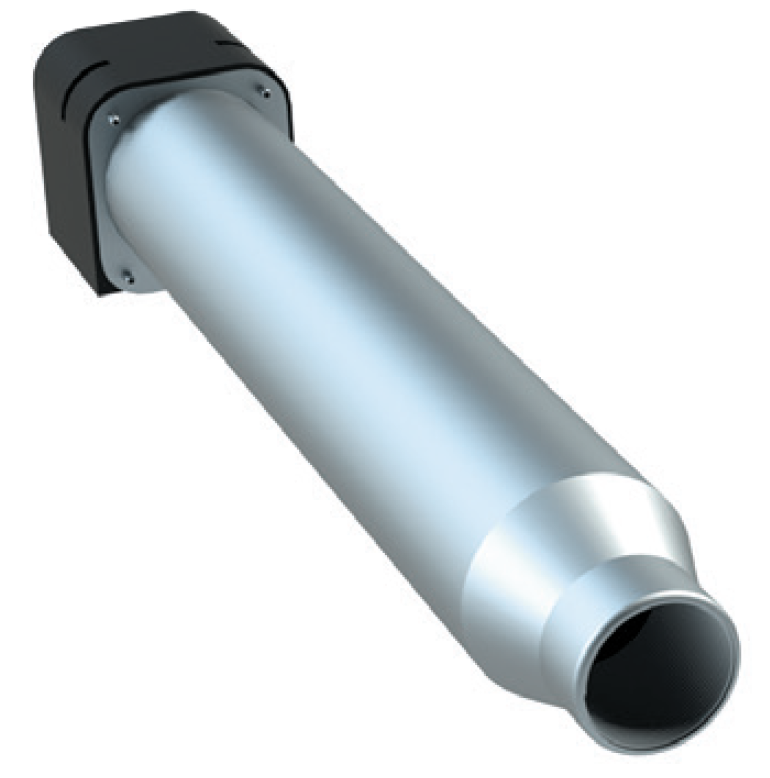

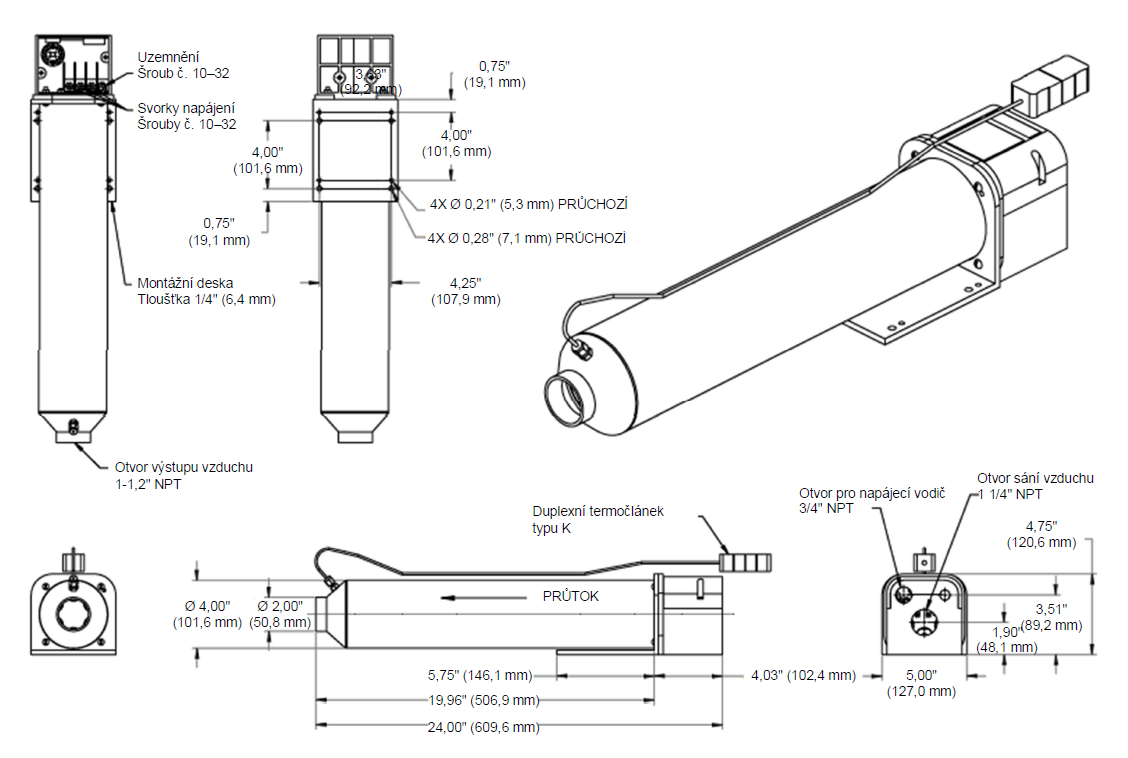

Ohřívače vzduchu typu Max HT

Max HT

Max HT

Max HT — vysokoteplotní varianta Max pro teploty až 900 °C. Dvojitý termočlánek typu K (jeden pro regulaci procesu, druhý pro sledování horní meze).

Číslo dílu Výkon kW Max V / fáze Max A Výměnné těleso
F077081 18,0 240 / 3 43,4 F206707
F077082 18,0 380 / 3 27,4 F206662
F077083 18,0 480 / 3 21,7 F206663
F077084 30,0 380 / 3 45,6 F206664
F077085 36,0 480 / 3 43,4 F206598

Regulátory a příslušenství

Regulátory výkonu a teploty

Výstupní regulátory pro řízení napájení ohřívačů Tutco SureHeat™ — fázově řízené SCR výstupní regulátory pro 1- i 3-fázové aplikace (240/480 V nebo 380/400 V) a digitální regulátor teploty s termočlánkovým vstupem. Certifikace UL 508A, vybrané modely CE/RoHS.

Číslo dílu Popis Specifikace
F066823 Closed-Loop SCR Power Controller UL-recognized, phase-angled SCR
F076361 Digitální regulátor teploty UL-recognized, termočlánkový vstup
F078420 Výstupní regulátor 1-fáze 240 V / 1f / 40 A / 50–60 Hz · UL 508A, CE, RoHS
F078135 Výstupní regulátor 3-fáze 240/480 V / 3f / 30 A / 60 Hz · UL 508A, RoHS
F078136 Výstupní regulátor 3-fáze 240/480 V / 3f / 60 A / 60 Hz · UL 508A, RoHS
F078216 Výstupní regulátor 3-fáze 380/400 V / 3f / 30 A / 50–60 Hz · UL 508A, CE, RoHS
F078217 Výstupní regulátor 3-fáze 380/400 V / 3f / 60 A / 50–60 Hz · UL 508A, CE, RoHS

Příslušenství

Mechanické příslušenství k ohřívačům Tutco SureHeat™ — usměrňovací tryska (flare) pro nasměrování horkého vzduchu na konkrétní místo.

Číslo dílu Popis Specifikace
F068472 Flare Attachment (tryska) —

Náhradní topná tělesa

Náhradní topné prvky Series

Náhradní topné prvky pro ohřívače řady Series. Pro Max HT jsou náhradní topná tělesa (F206xxx) uvedena přímo v tabulce u příslušného typu jako sloupec „Výměnné těleso".

Číslo dílu Pro produkt Popis
F015509 F014372 Topné těleso Series I
F057083 F010226 Topné těleso Series I
F017853 F016501, F016503 Topné těleso Series II

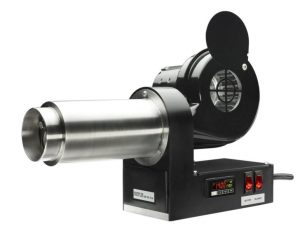

Průmyslový ohřívač vzduchu SKORPION™ – katalog + manuál

Průmyslový ohřívač vzduchu SKORPION™ od společnosti TUTCO SureHeat nabízí dokonale vyvážené parametry výkonu, rozměrů, spolehlivosti a regulace v oblasti technologií pro ohřev vzduchu.

Výstupní teplota nastavitelná do 760°C

Výkon zařízení: 1,5kW, 4,5kW.

Max. vstupní teplota: 93°C

Min proudění vzduch: 3,4 m³/h

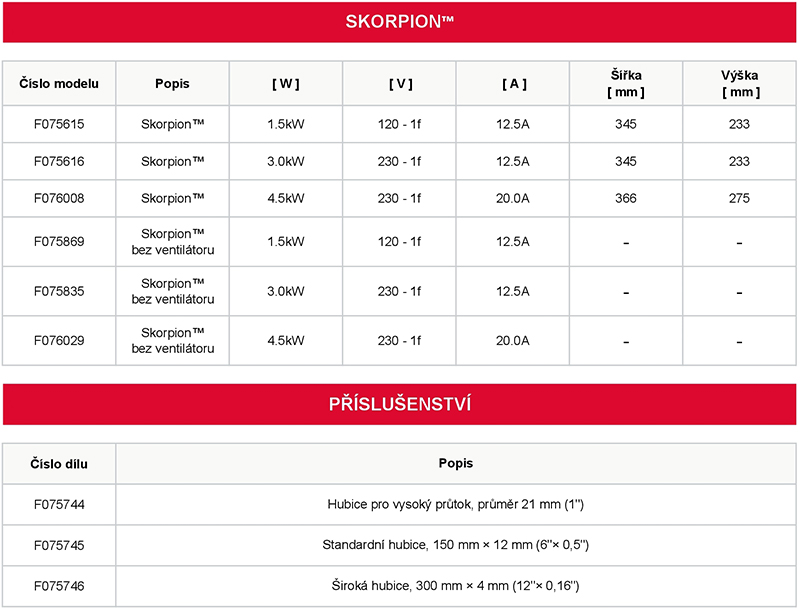

SKORPION™

Číslo modelu Popis W V A Šířka [mm] Výška [mm]
F075615 Skorpion™ 1,5 kW 120 / 1f 12,5 A 345 233
F075616 Skorpion™ 3,0 kW 230 / 1f 12,5 A 345 233
F076008 Skorpion™ 4,5 kW 230 / 1f 20,0 A 366 275
F075869 Skorpion™ bez ventilátoru 1,5 kW 120 / 1f 12,5 A — —
F075835 Skorpion™ bez ventilátoru 3,0 kW 230 / 1f 12,5 A — —
F076029 Skorpion™ bez ventilátoru 4,5 kW 230 / 1f 20,0 A — —

PŘÍSLUŠENSTVÍ

Číslo dílu Popis
F075744 Hubice pro vysoký průtok, průměr 21 mm (1″)
F075745 Standardní hubice, 150 mm × 12 mm (6″ × 0,5″)
F075746 Široká hubice, 300 mm × 4 mm (12″ × 0,16″)

Doporučené regulátory (PDF)

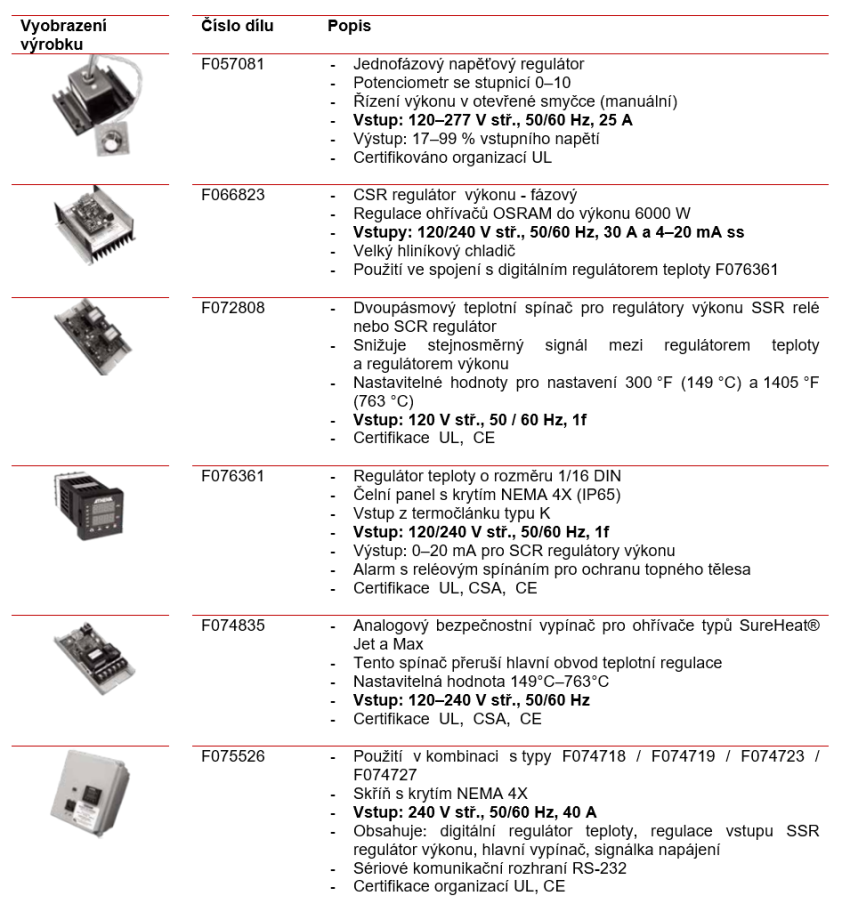

Regulátory a ovládací panely Tutco SureHeat™

Doporučené regulátory výkonu, teploty a kompletní ovládací panely pre elektrické ohřívače vzduchu Tutco SureHeat™. Výběr regulátoru závisí na typu ohřívače, jeho výkonu a požadovaném způsobu řízení (manuální / digitální PID).

Regulátory výkonu

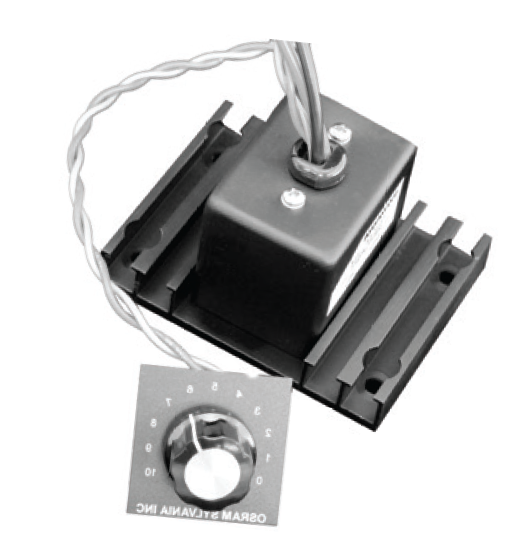

F057081 — Manuální regulátor napětí

F057081

Manuální regulátor napětí pro 1-fázové ohřívače. Otevřená smyčka, řízení pomocí otočného potenciometru se stupnicí 0–10.

  • Vstup: 120-277 V AC, 50/60 Hz, 25 A
  • Výstup / výkon: 17-99 % vstupního napětí
  • Certifikace: UL

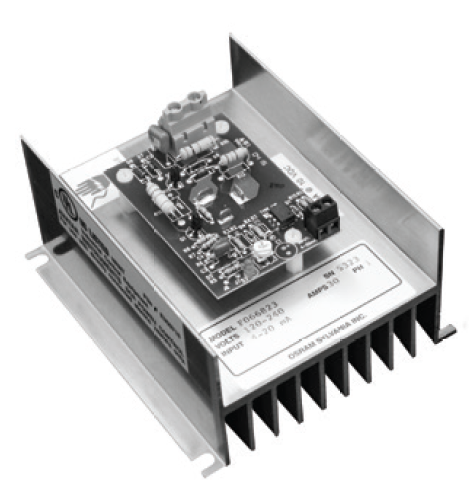

F066823 — SCR výkonový regulátor

F066823

Fázově řízený SCR výkonový regulátor s velkým hliníkovým chladičem. Vhodný pro PID systémy s analogovým vstupem 4-20 mA. Pro použití s digitálním regulátorem teploty F076361.

  • Vstup: 120/240 V AC, 50/60 Hz, 30 A; analogový vstup 4-20 mA DC
  • Výstup / výkon: Až 6 000 W (ohřívače vzduchu)
  • Certifikace: UL

Regulátory teploty a bezpečnostní spínače

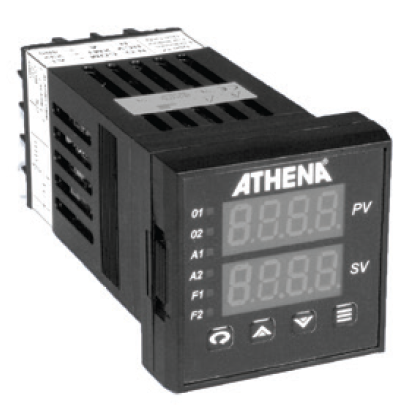

F076361 — Digitální regulátor teploty 1/16 DIN

F076361

Digitální PID regulátor teploty velikosti 1/16 DIN s čelním panelem NEMA 4X (IP65). Termočlánkový vstup typu K, výstup 0-20 mA pro SCR výkonový regulátor, reléový alarm pro bezpečnost ohřívače.

  • Vstup: 120/240 V AC, 50/60 Hz, 1f
  • Klíčové vlastnosti: Čelní panel NEMA 4X (IP65), termočlánek typu K, reléový alarm
  • Certifikace: UL, CSA, CE

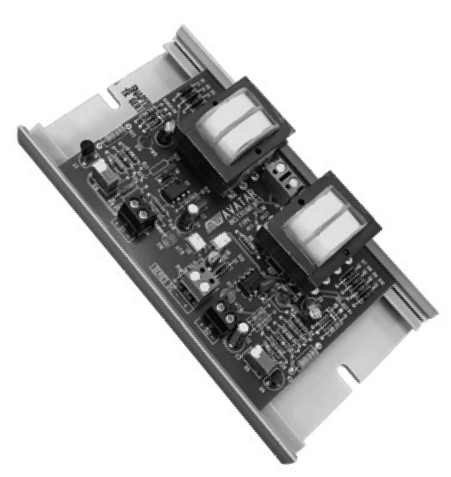

F072808 — 2-zónový teplotní spínač

F072808

2-zónový teplotní spínač pro použití s SSR nebo SCR výkonovými regulátory. Redukuje DC signál mezi teplotním a výkonovým regulátorem. Dva nastavitelné body: 300 °F (149 °C) a 1 405 °F (763 °C).

  • Vstup: 120 V AC, 50/60 Hz, 1f
  • Klíčové vlastnosti: Nastavitelné body 149 °C a 763 °C
  • Certifikace: UL, CE

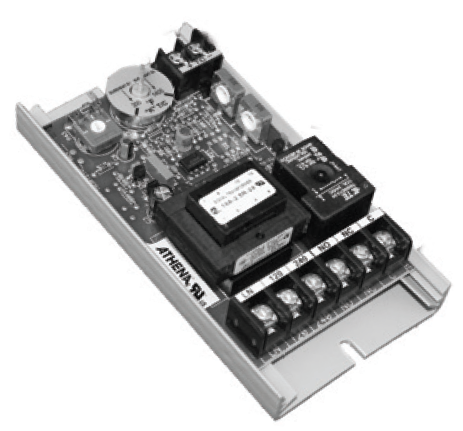

F074835 — Analogový bezpečnostní spínač

F074835

Analogový bezpečnostní spínač pro ohřívače SureHeat® Jet a Max. Při překročení nastavené teploty přerušuje hlavní regulaci. Nastavitelný bod 300–1 405 °F (149–763 °C).

  • Vstup: 120-240 V AC, 50/60 Hz
  • Klíčové vlastnosti: Nastavitelný spínací bod 149-763 °C
  • Certifikace: UL, CSA, CE

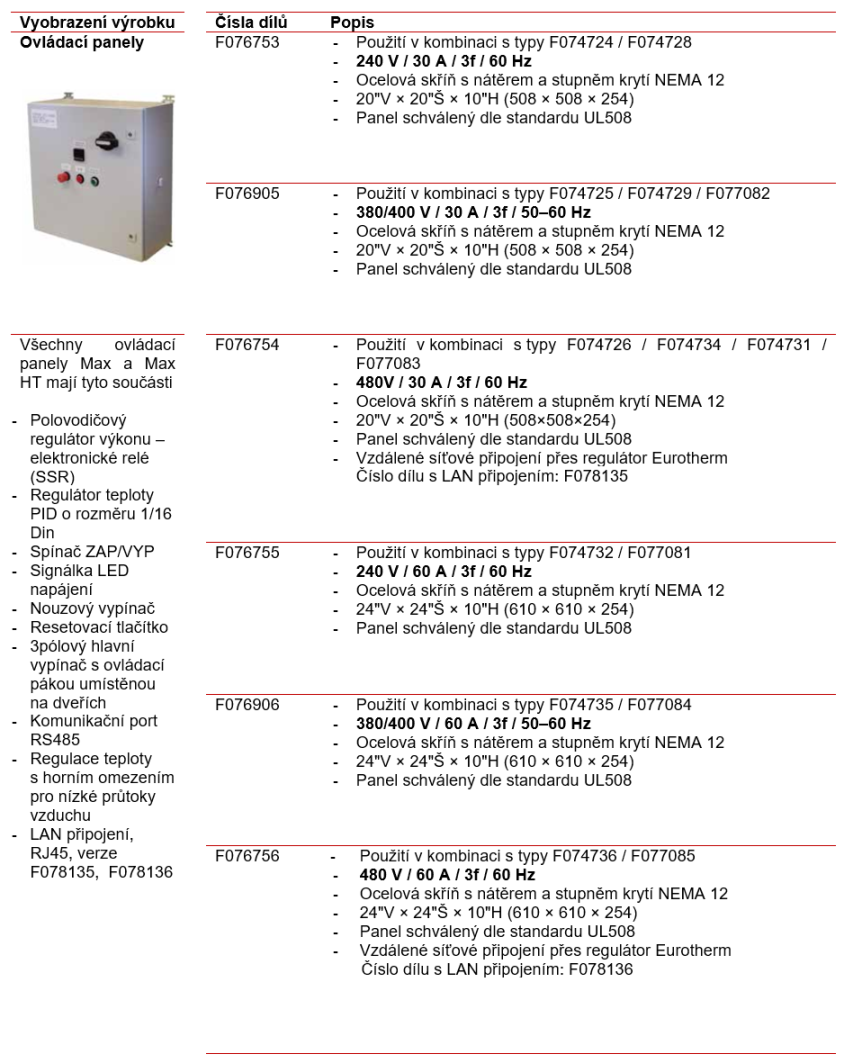

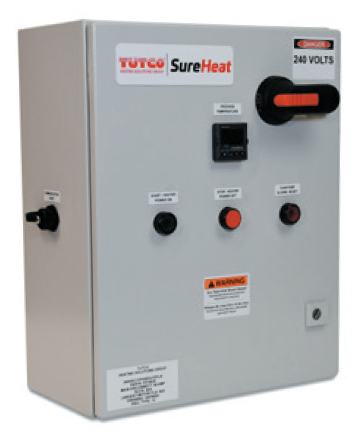

Kompletní ovládací panely

Ovládací panely Max & Max HT (1f a 3f provedení)

Kompletní ovládací panely

Kompletní hotové ovládací panely v ocelových skříních NEMA 12 (lakované). Obsahují digitální PID regulátor teploty, vstupní bezpečnostní limit, SSR/SCR výkonový regulátor, jistič, tlačítka start/stop, indikátory přehřátí a Ethernet Modbus komunikaci. Připravené k zapojení.

Společné vybavení ovládacích panelů Max & Max HT:

  • SSR výkonový regulátor
  • 1/16 DIN PID regulátor teploty
  • Spínač ON/OFF
  • LED indikátor napájení
  • Reset tlačítko
  • 3-pólový jistič s páčkou ve dveřích skříně
  • Ethernet Modbus komunikace
  • Vysokoteplotní limit pro nízký průtok vzduchu
Č. dílu Vstupní napětí Proud Použití s ohřívači Certifikace
F078420 120-240 V AC / 1-fáze 40 A Hot Air Tools, Serpentine, Threaded Inline, Jet, Max (1f, do 8 kW) UL 508A, CE
F078135 240/480 V AC / 3-fáze, 50/60 Hz 30 A F074724, F074728 (240 V); F074726, F074731, F074734, F077083, F076418 (480 V) UL 508A
F078216 380/400 V AC / 3-fáze, 50/60 Hz 30 A F074725, F074729, F077082 UL 508A, CE
F078136 240/480 V AC / 3-fáze, 50/60 Hz 60 A F074732, F077081, F063007 (240 V); F074736, F077085 (480 V) UL 508A
F078217 380/400 V AC / 3-fáze, 50/60 Hz 60 A F074735, F077084 UL 508A, CE

Oblasti použití

       Společnost TUTCO SureHeat dodala již několik stovek speciálních výrobků pro ty nejnáročnější aplikace. Naše ohřívače vzduchu nabízejí rychlou a přesnou regulaci až do teploty 1652 °F (900 °C), a proto se skvěle uplatní v klíčových průmyslových procesech s horkým vzduchem





Již dlouhou dobu vytváříme unikátní řešení pro průmyslový ohřev.

      Divizi průmyslového ohřevu odkoupila v říjnu roku 2017 společnost Smiths Group od společnosti OSRAM SYLVANIA Inc., poskytovatele inovativních řešení osvětlení s celosvětovou působností. Společnost Tutco SureHeat tvoří nyní, po působení v rámci divize FlexTek skupiny Smiths Group, novou poddivizi skupiny Tutco Heating Group.

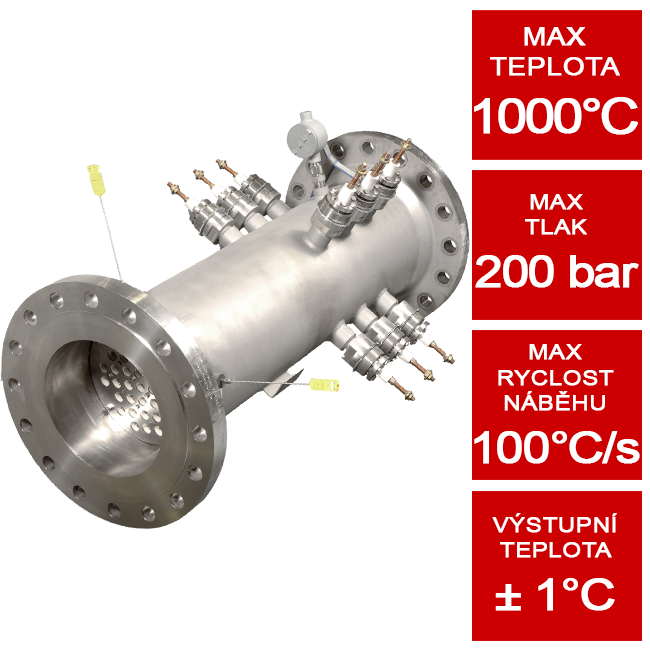

      V roce 1968, kdy byl technický tým pro průmyslový ohřev součástí společnosti OSRAM SYLVANIA, Inc., se mu podařilo vytvořit inovativní topné těleso, které naplnilo, a dokonce překonalo tehdejší požadavky průmyslu na čistý, účinný a dobře regulovatelný zdroj tepla. Konstrukce typu Serpentine vyřešila výrobní omezení a umožnila lepší přenos tepla, rychlejší dosažení vyšších teplot, a přinesla také delší životnost topného tělesa, což byly bezkonkurenční parametry v celém odvětví.

      Výrobky společnosti Tutco SureHeat vznikají ve Spojených státech a uplatňují se v letectví, automobilovém odvětví, průmyslové výrobě, elektronice, potravinářství, zdravotnictví, obalovém a plastikářském průmyslu, ve výrobě léků, tiskařském průmyslu i dalších odvětvích po celém světě. Ve společnosti Tutco SureHeat víme, že prvořadé požadavky průmyslového provozu jsou produktivita, bezpečnost a účinnost. Výsledné provozní náklady pak závisí na každé jednotlivé součásti, na každém stroji i na jednotlivém procesu. V dnešním průmyslu může splnění cíle produktivity znamenat určující rozdíl mezi úspěchem a selháním. S tím, jak narůstá potřeba vyšších teplot, zvyšují se i nároky na produktivitu. Pro většinu ohřívačů vzduchu představuje tato kombinace problém. Pokud se má požadovaná teplota dosáhnout rychle, a poté udržet, může se dramaticky zkracovat životnost topných součástí.

Potřebujete variantu na míru?

Návrh, ceník a dodací lhůta — odpovídáme do 24 hodin v pracovní dny.

Poptat na míru +420 581 626 366


+420 581 626 366 info@etto.cz
CZ SK EN DE HU PL
